Ouverture de l'appareil de commande

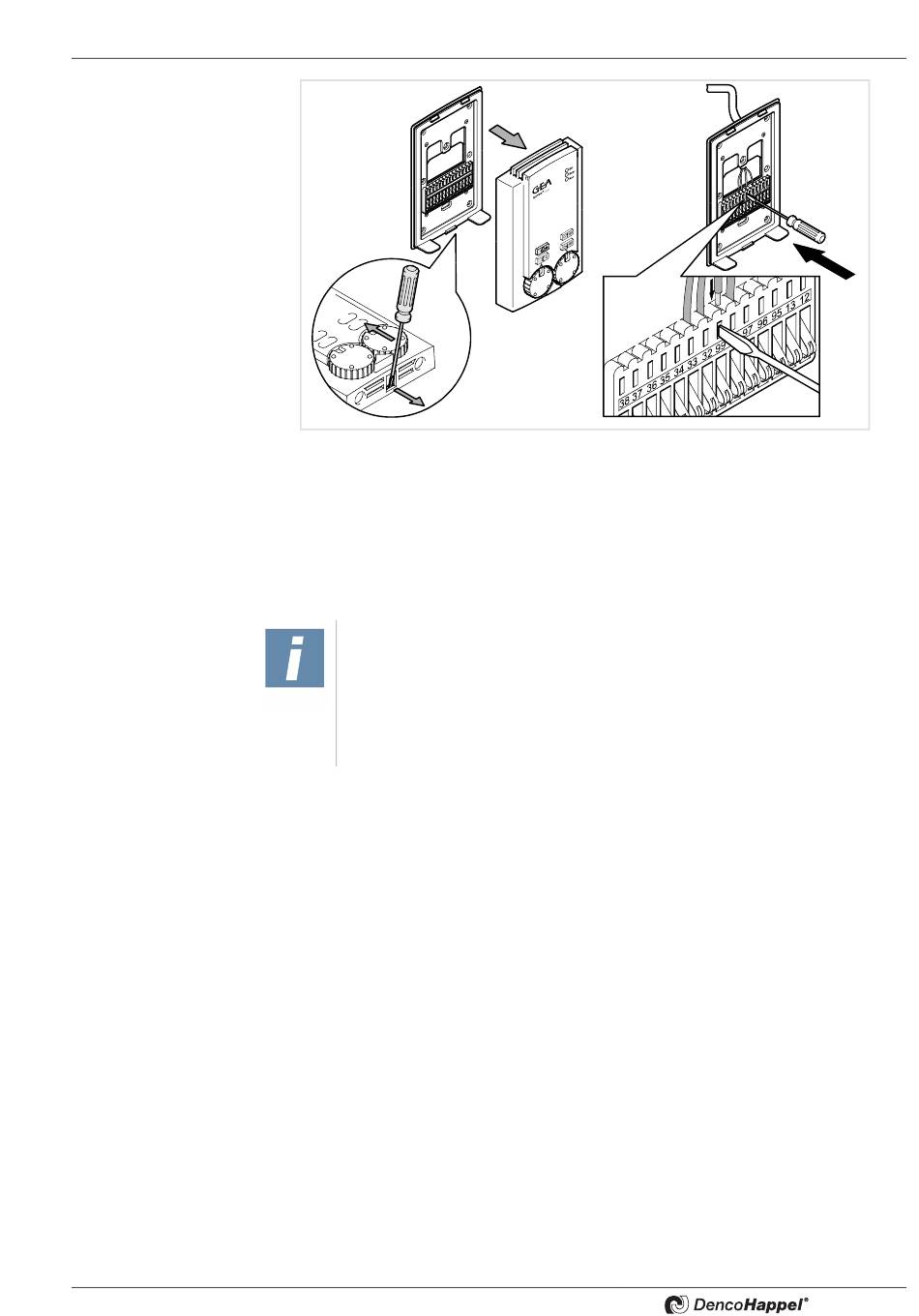

Fig. 6-15:
Pos. 1: Plaque de montage
Pos. 2: Couvercle
•
Glissez un tournevis dans la partie inférieure de l'appareil et dégagez le couvercle
comme indiqué à la Fig. 6-15. Séparez-le de la plaque de montage en le soulevant.
REMARQUE !
Selon le système de régulation MATRIX considéré, les types de câble et le
nombre de fils sont différents.
L'affectation des bornes et le type de câble spécifiques de l'appareil sont indi-
qués au paragraphe « Raccordement électrique avec la MATRIX », Page 48 .
Posez le câble d'alimentation et le câble basse tension séparément avec un
écartement d'au moins 150 mm.
•
Tirez le câble de raccordement au coffret électrique du MultiMAXX à travers l'orifice
de raccordement de la plaque de montage de l'appareil de commande (voir Fig. 6-
15) et connectez tous les fils aux bornes.
Pour ce faire, écartez la borne à l'aide d'un tournevis approprié (voir Fig. 6-15) et
introduisez le fil dans l'orifice de la borne. La borne à ressort se referme dès que vous
retirez le tournevis.
2
Raccordements électriques
47
