MultiMAXX HN

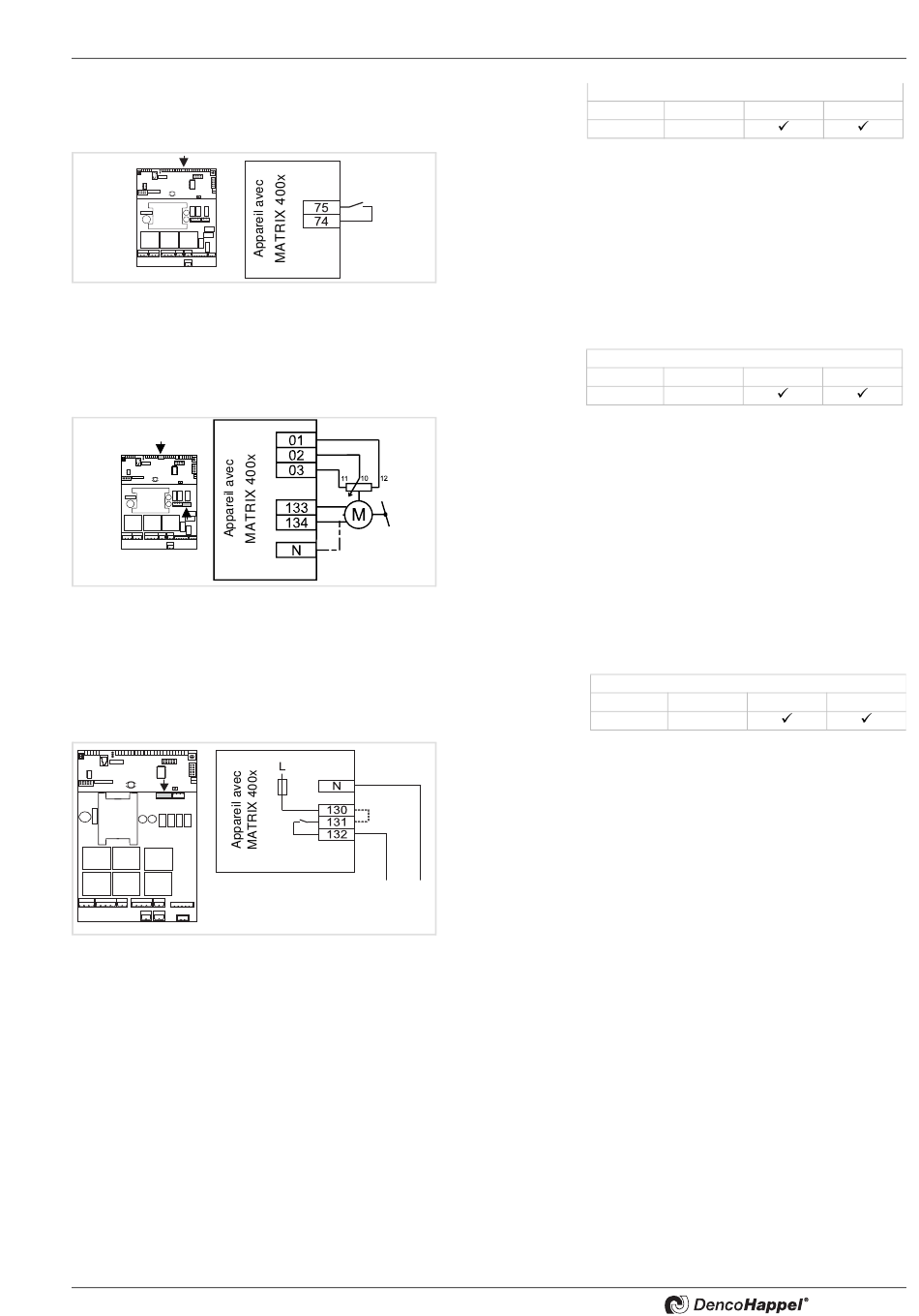

6.11.17 Raccordement pressostat différentiel
Fig. 6-35: Raccordement pressostat différentiel
6.11.18 Raccordement registre de mélange
Fig. 6-36: Raccordement du servomoteur des registres

6.11.19 Raccordement de la commande de l'extracteur

Fig. 6-37: Raccordement de la commande de l'extracteur
6.12 Réseau MATRIX.Net et raccordement du blindage
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
marron
gris
noir
noir
marron
gris
Pont sur
site
Sortie de commande
230 V
pour commande d'extracteur externe
Dans ce chapitre, vous trouverez des informations relatives au réseau MATRIX.Net et
à l'élaboration correcte de celui-ci. Le MATRIX.Net est un réseau reliant les différents
composants du système de régulation DencoHappel (périphériques réseau) par un
bus de données. Il permet l'échange entre les périphériques réseau de toutes les infor-
mations nécessaires à la commande et la régulation.
Les éléments suivants peuvent constituer des périphériques réseau :
– Régulateur
– Boîtiers de commande
– Modules globaux
– Horloge de commande centrale
– Interfaces LON,
– Logiciel de service
200x
•
Raccordez la bouche à induction conformément au schéma
de câblage. (Contact ouvert: niveau d'encrassement du
filtre en-dessous de la valeur limite.)
200x
•
Raccordez la vanne de mélange conformément au schéma
de câblage.
– La commande de fermeture se trouve sur la borne 133.
– La commande d'ouverture se trouve sur la borne 134.
– Le commun du potentiomètre doit être mis à la borne 02 ,
les autres branchements du potentiomêtre sont indifférents.
200x
En régime air neuf, on peut valider un extracteur externe.
– Après le pontage des bornes 130-131, il y a une tension de
230 V au niveau de la borne 132 qui peut servir pour enclen-
cher le fonctionnement d'un extracteur externe sur site.
– Contact de relais max. 4 A ohmique / 2 A inductif.
– Protection interne pour toutes les sorties du régulateur 4 A.
•
Raccorder conformément au schéma de câblage.
Raccordements électriques
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
MATRIX
300x 400x 400x+IO
