MultiMAXX HN
6.11.2
Raccordement de l'alimentation pour des appareils avec une tension de fonctionnement de 400 V
borne de mise
à la terre
borne de mise
à la terre

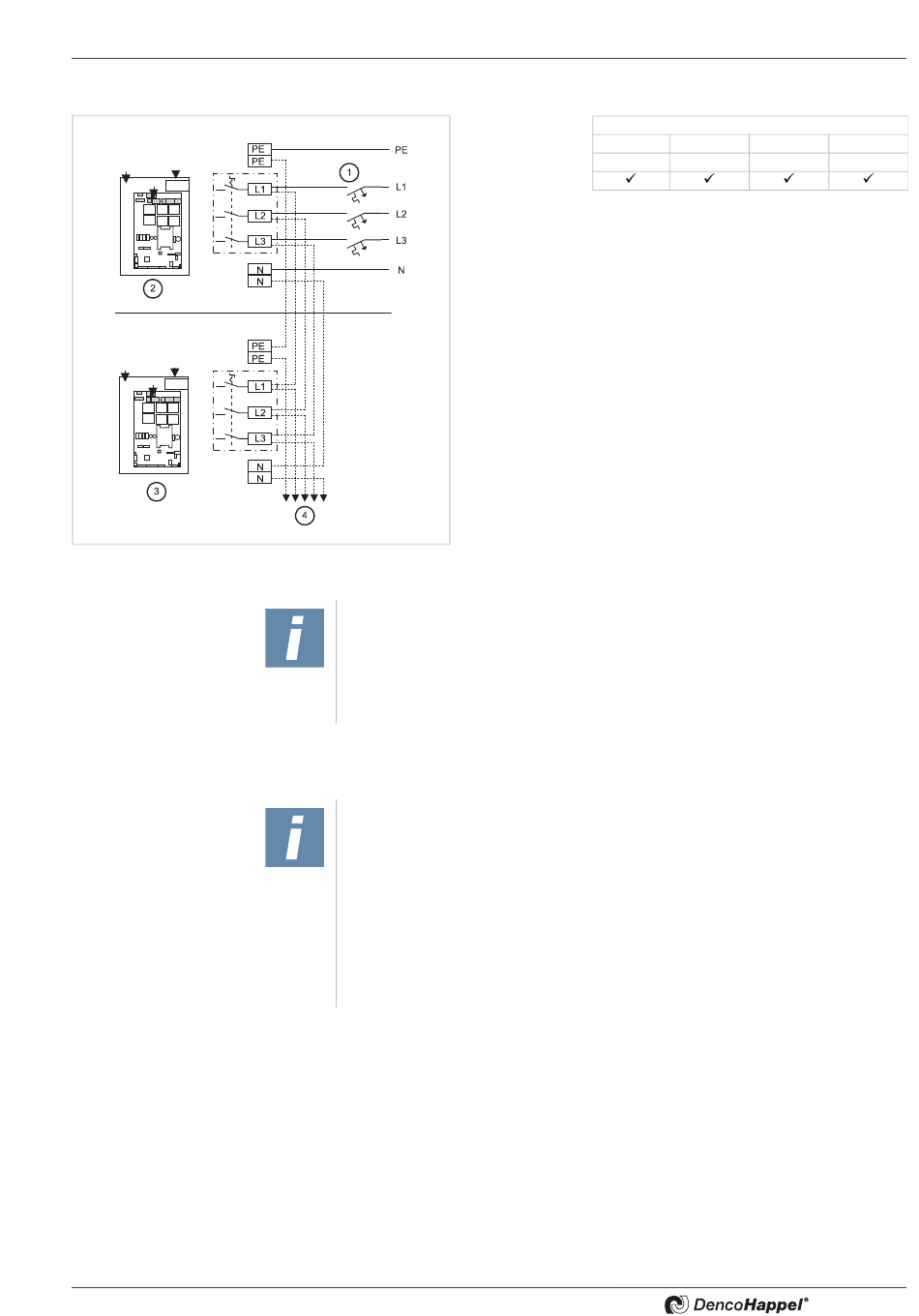

Fig. 6-17:
Raccordement de l'alimentation électrique
6.11.3
Raccordement des câbles de commande
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
Pos. 1: Alimentation 400 V CA / 50 Hz, protection à prévoir sur
site (hors fourniture DencoHappel) par fusible B 16 A
maxi.
Pos. 2: Raccordement au 1er appareil; L1, L2, L3 au commuta-
teur du ventilateur.
Pos. 3: Raccordement au 2e appareil; L1, L2, L3 au commuta-
teur du ventilateur.
Pos. 4: Raccordement aux autres appareils
Reliez la tension d'alimentation conformément au plan de
câblage.
REMARQUE !
D'autres appareils peuvent être alimentés à partir du premier (voir Fig. 6-17,
Pos. 3 et Pos. 4). Dans ce cas,vous devez tenir compte du courant total absor-
bé. (voir Tab. 6-1). Si nécessaire, mettre en place une deuxième alimenta-
tion.Conformément aux normes en vigueur, un dispositif de coupure est à
prévoir sur site.
REMARQUE !
Utiliser pour le raccordement les câbles suivants:
– pour des distances de raccordement courtes et/ou en environnement non
parasité:
câble de commande multiconducteur 0,5 mm2 avec blindage en film plastique
aluminisé, p. ex. J-Y(ST)Y 1x2x0,8 / 3x2x0,8 / 4x2x0,8
– pour les distances de raccordement longues et/ou en environnement parasi-
té: câble de commande multiconducteur de 0,5 mm² avec tresse de blindage
en cuivre.
Raccordements électriques
MATRIX
2002
3002
4002
2003
3003
4003
4002+IO
4003+IO
49
