MultiMAXX HN
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016

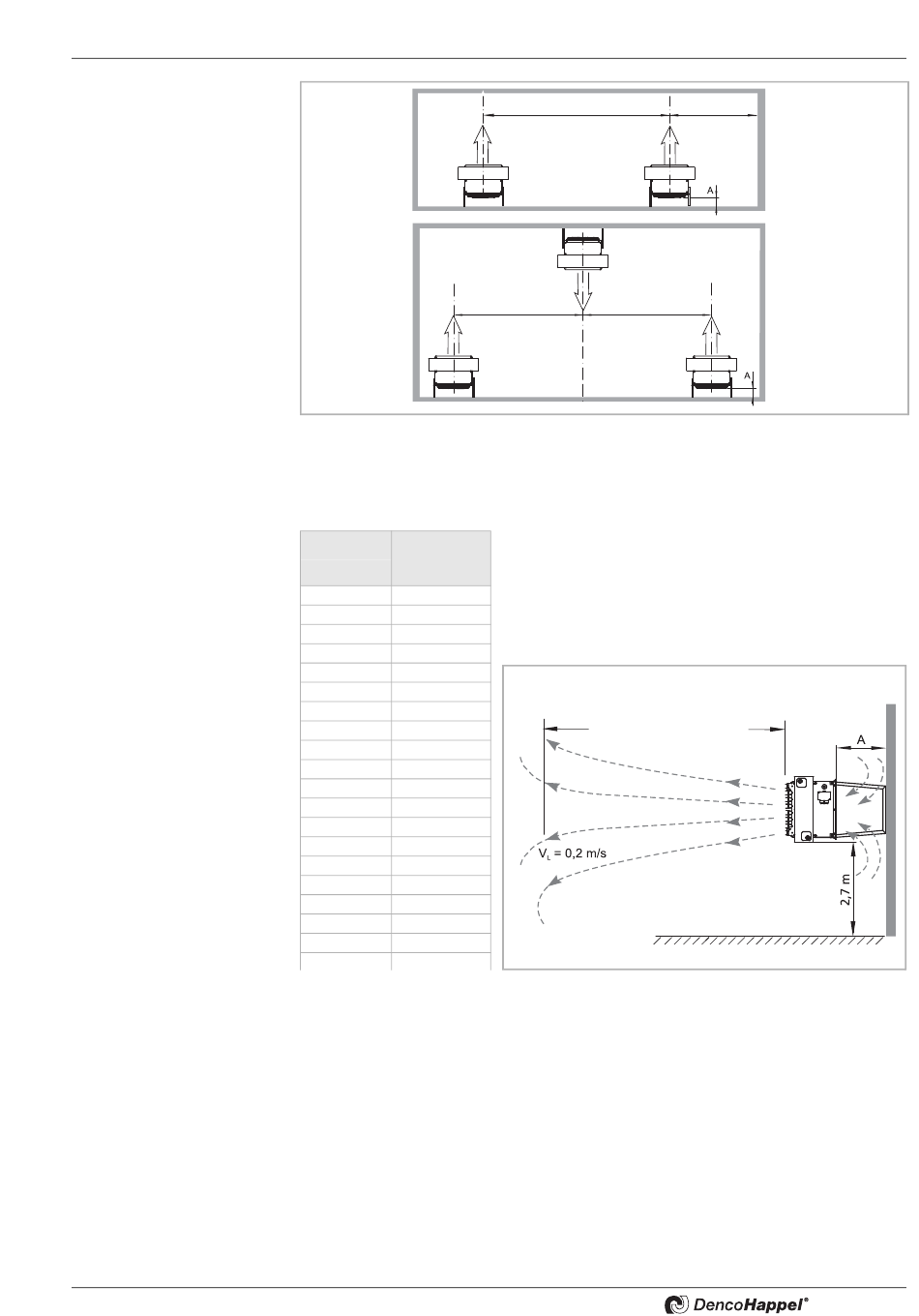

Fig. 4-3:
Distances entre appareils en vis-à-vis, montage mural
Portées de soufflage
Tableau – portées de soufflage en montage mural
Taille de l'appa-
Portées de souf-
reil
flage max. (m)
- bouche de
soufflage U, W
HX11
8,2
HX12
7,7
HX13
7,1
HX14
6,8
HX21
9,5
HX22
9,1
HX23
8,7
HX24
8,3
HX31
9,3
HX32
8,9
HX33
8,1
HX34
7,5
HX41
10,8
HX42
10,2
HX43
9,6
HX44
8,9
HX51
10,2
HX52
9,8
HX53
9,3
HX54
9,0
Les données indiquées dans
les tableaux sont
des valeurs indicatives et sont
valables pour une
température de soufflage de
Δ15 à 20 K
au dessus de la température
ambiante.
Montage mural de l'appareil en recyclage avec support „compact C" (ZHx.5300) voir
Fig. 4-6, avec support „modulaire" (ZHx.5500) voir Fig. 4-7, avec support „studio"
(ZHx.5400) voir Fig. 4-8, et de l'appareil de mélange avec support "modulaire"
(ZHx.5503) voir Fig. 4-10
de 10 à 15 m
de 8 à 11 m
de 8 à 11 m
Portée de soufflage
max.
Fig. 4-4:
Portées de soufflage en montage mural
Montage
de 5 à 7 m
27
