Raccordements électriques
6.7
Plan du bornier moteur pour moteur mono-phasé et 1 vitesse 1 x 230V, 50 Hz (types de
moteur D, E)
6.7.1
Fonctionnement à 1 vitesses avec tension de fonctionnement 1 x 230 V
6.7.2
Fonctionnement 1 vitesse avec tension de fonctionnement 1 x 230 V (commande externe)
38
fonctionnement 1 vitesse en vitesse II (Δ)
fonctionnement 1 vitesse en vitesse I (Y)

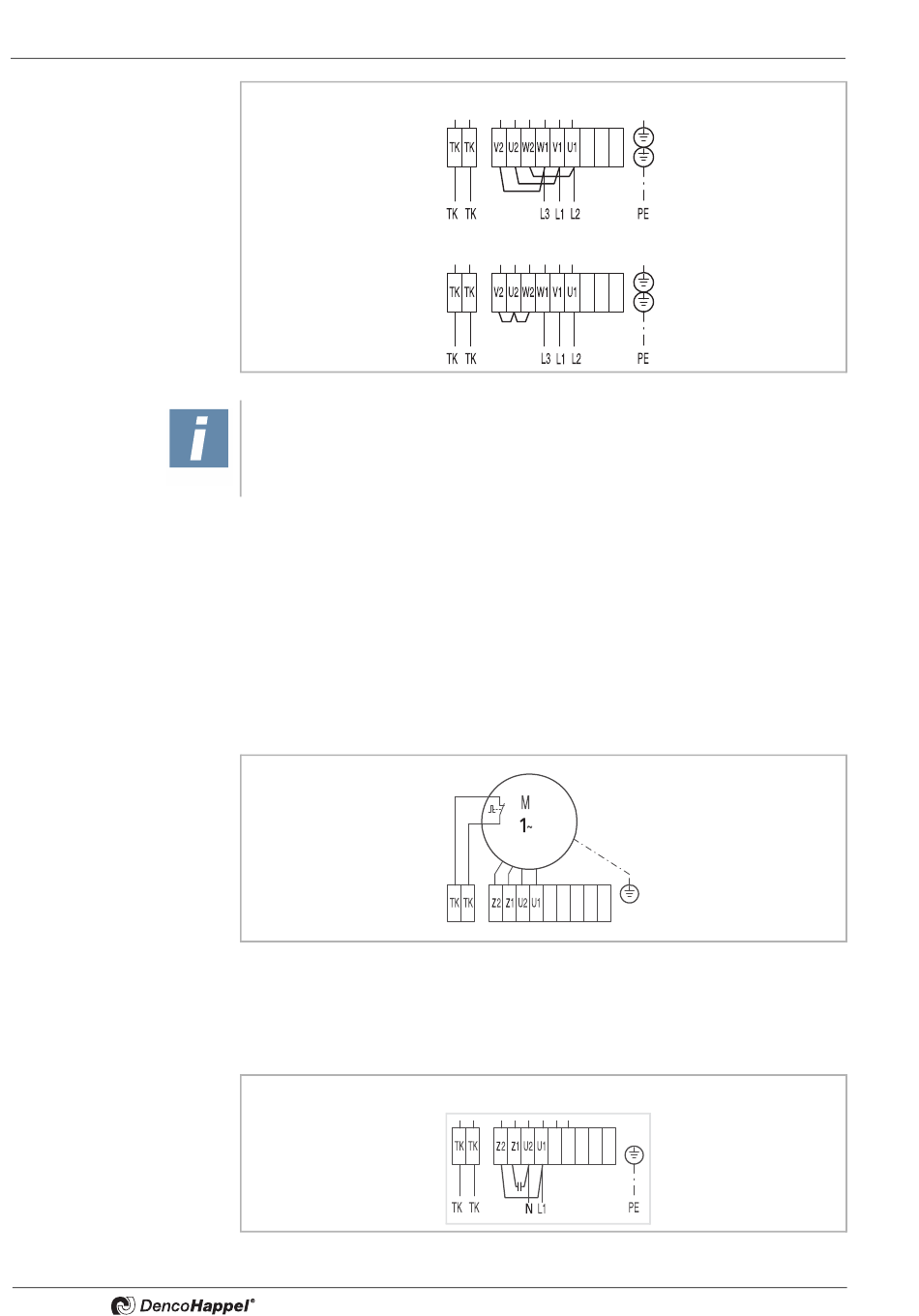

Fig. 6-5:
plan du bornier moteur - fonctionnement 1 vitesse
REMARQUE !
Afin d'assurer le bon fonctionnement de l'appareil, il faut que le sens de rotation soit
celui indiqué par la flèche apposée sur la roue du ventilateur. Si le sens de rotation
de la roue n'est pas correcte, il est possible de le corriger en inversant 2 phases.
– avec thermocontacts
– Tension de fonctionnement: 1 x 230 V, 50 Hz
– avec commutateur 1 vitesse MC 3x1
– Câble de raccordement: 2 + PE = 3 fils
– Câble blindé: 2 fils TK (Thermocontact)
Fig. 6-6:
plan du bornier moteur - fonctionnement 1 vitesse
– Câble de raccordement: 2 + PE = 3 fils
– Câble blindé: 2 fils TK (Thermocontact)
Fig. 6-7:
plan du bornier moteur - fonctionnement 1 vitesse
Fonctionnement 1 vitesse
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MultiMAXX HN
