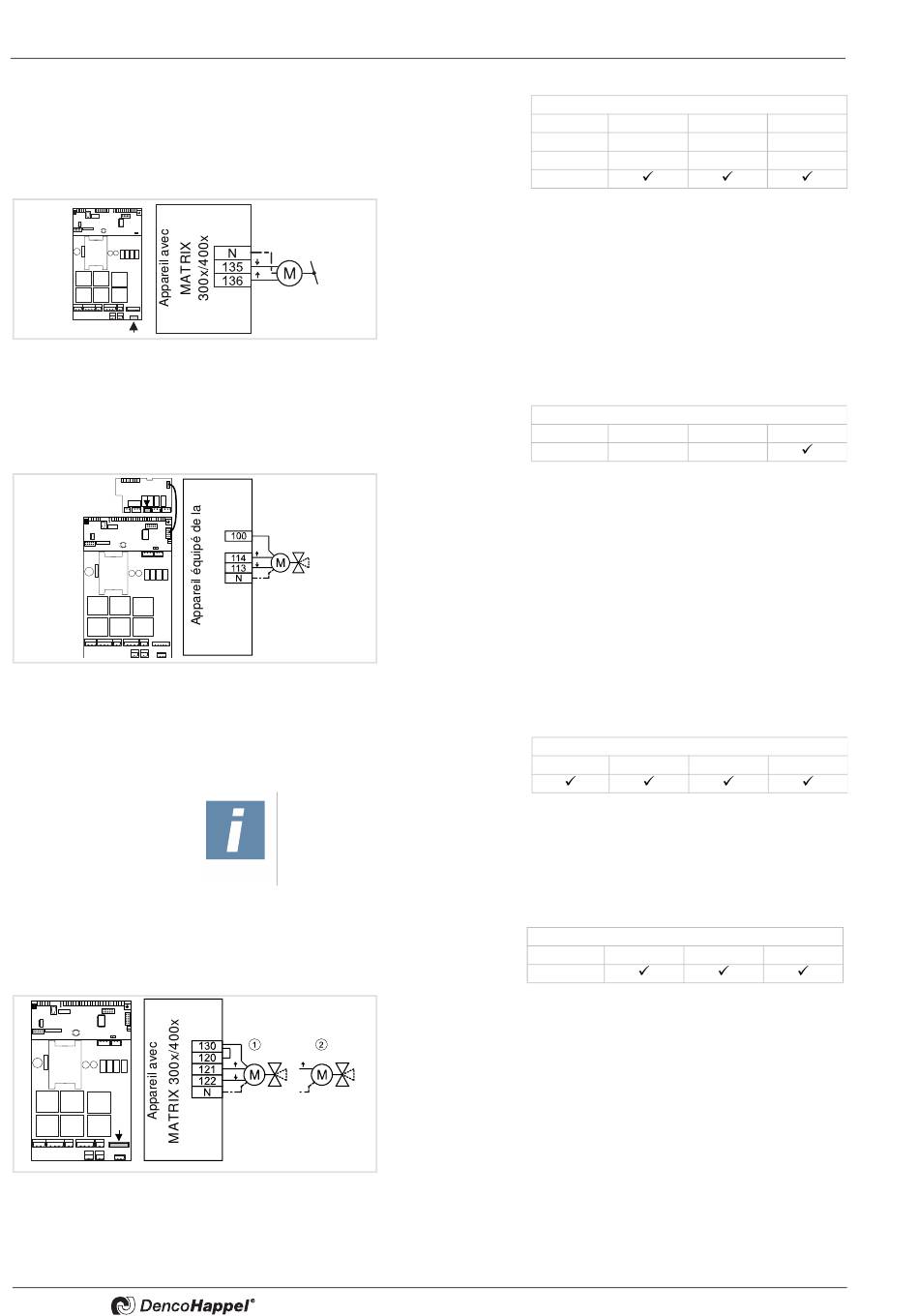

Raccordements électriques
Fig. 6-32:
Raccordement de la bouche à induction secondaire
6.11.14 Raccordement vanne - appareil
Fig. 6-33:
Raccordement de la vanne
6.11.15 Raccordement vanne - module de vanne
6.11.16 Raccordement de la vanne d'arrêt
Fig. 6-34:
Raccordement de la vanne
56
•
Raccordez la bouche à induction conformément au schéma
de câblage.
•
Raccordez la vanne de la série 934.xxx conformément au
schéma de câblage.
•
Les bornes de raccordement se trouvent sur le module I/O.
•
Pour une vanne externe sans tension continue à 230V
(borne 100), le raccordement est à effectuer à la borne 113-
114-N.
•
La vanne s'ouvre - borne 114
•
La vanne se ferme - borne 113
REMARQUE !
Pour le raccordement des servo-moteurs au module de vanne MATRIX V voir
la notice d'utilisation " Modules globaux".
1 = 230V vanne de la série 934xxx.
2 = 230V vanne avec retour à ressort
•
Raccordez la vanne d'arrêt conformément au schéma de
câblage.
•
Pour une vanne externe sans tension continue à 230V
(borne 130), le raccordement est à effectuer à la borne 121-
122-N.
•
Pontage 120-130 à prévoir en externe.
•
La vanne s'ouvre - borne 121
•
La vanne se ferme - borne 122
2002
3002
2003
3003
200x
300x
200x
300x
200x
300x
PR-2011-0143-FR • sous réserve de modifications • R2-04/2016
MultiMAXX HN
MATRIX
4002
4002+IO
4003
4003+IO
4004
4004+IO
MATRIX
400x
400x+IO
MATRIX
400x
400x+IO
MATRIX
400x
400x+IO
