Raccordements électriques
66
Thermostat
d'ambiance
Alimentation
Commutateur
MC 33x

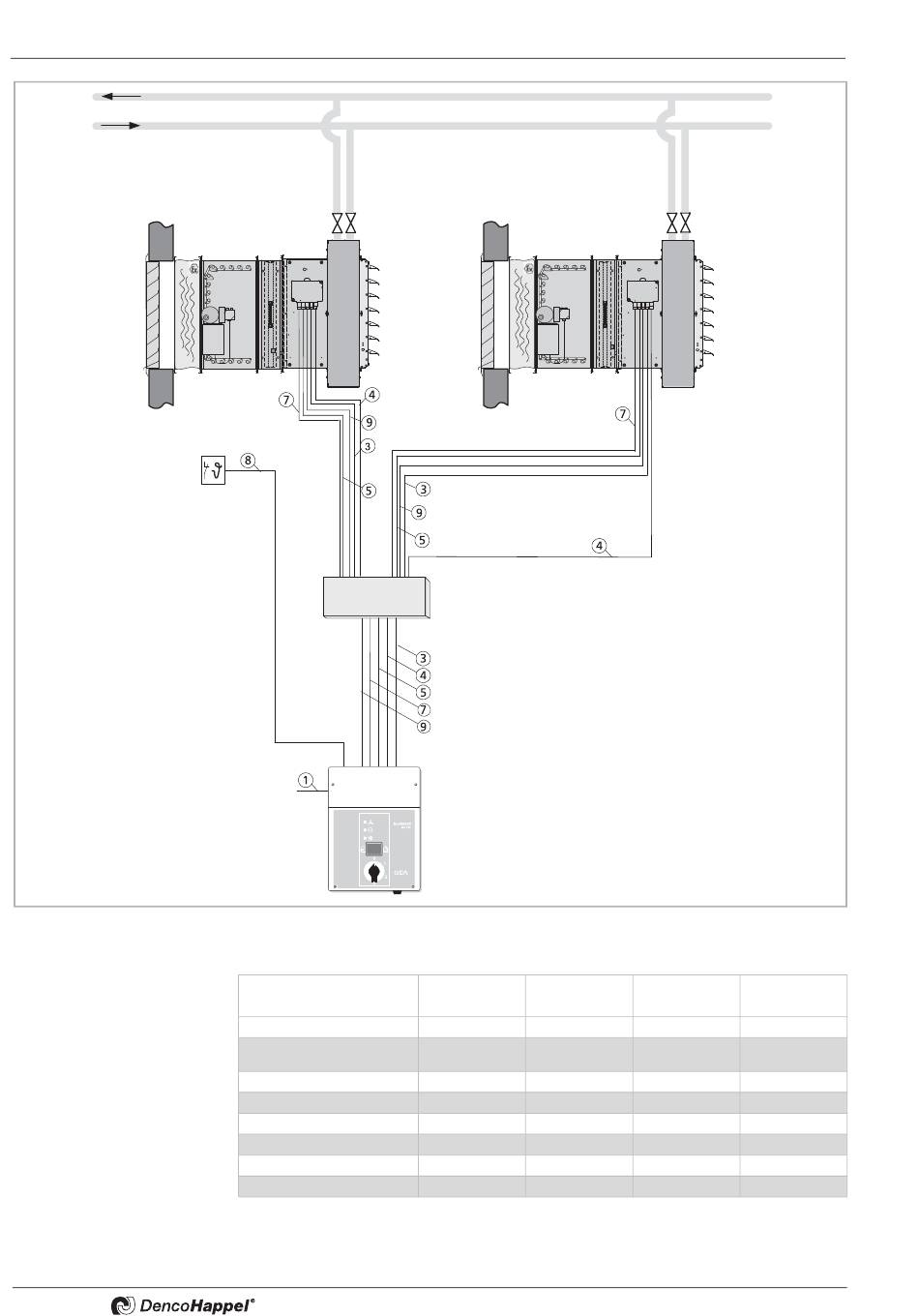

Fig. 6-44: Groupe d'appareils composé d'appareils en air mélangé MultiMAXX HN avec com-
mutateur MC 33x
Nombre de conducteurs nécessaires
Commutateur
Câble 1 (alimentation)
Câble 2* (commande bouche à
induction)
Câble 3 (protection antigel)
Câble 3a (protection antigel)
Câble 4 (moteur du ventilateur)
Câble 5 (caisson de mélange)
Câble 6 (thermostat d'ambiance)
Câble 7** (thermocontact)
* uniquement pour MC 33xK
** câble blindé par ex. J-Y(ST)Y 1x2x0,8
bornier intermédiaire
MC 332 MC 333
3x400V/50Hz 3x400V/50Hz
5 5
4 4
4 4
5 5
7 10
4 4
4 4
2 2
