Manuels Connexes pour EOS EmoTouch 3
Sommaire des Matières pour EOS EmoTouch 3

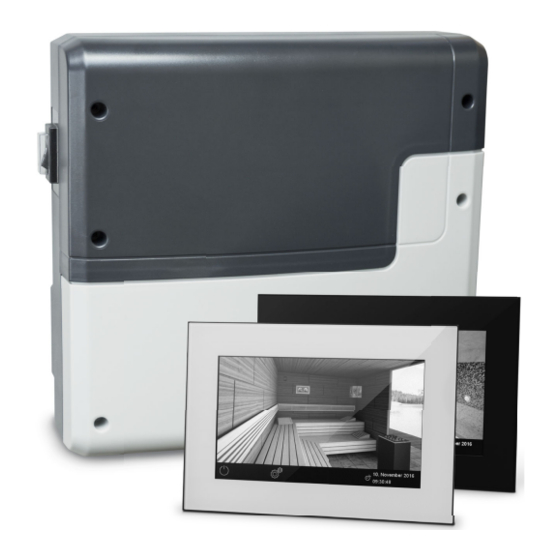

- Page 1 EmoTouch 3 Appareil de commande pour cabines sauna Notice d’utilisation Made in Germany Druck-Nr.: 2904 5151 Stand: 32/20...
- Page 2 Site web www.eos-sauna.com Notice de montage FR L'entreprise EOS Saunatechnik GmbH conserve tous les droits d'auteur sur cette notice de montage. Avis de droit de propriété conforme à la norme DIN ISO 16016 : Toute transmission ou reproduction de ce document ainsi que toute exploitation ou communication de son contenu sont interdites, sauf autori- sation expresse.
-
Page 3: Table Des Matières
Niveaux de sécurité ..................5 Utilisation et paramètres................6 Initiation de l'opérateur ................7 Normes et dispositions ................. 9 2 Identification ......................10 Unité de commande EmoTouch 3 ............10 Utilisation conforme aux dispositions...........11 3 Description des appareils ..................12 Contenu de la livraison ................12 Données techniques..................14 4 Mise en service .......................15... - Page 4 Transfert de données, mise à jour ............103 6.2.1 Sauvegarde de la configuration ..........104 6.2.2 Actualisation du micrologiciel (mise à jour).....107 6.2.3 Exportation de données de fonctionnement ....110 7 Conditions générales de service après-vente ........112 8 Mise au rebut......................115 Notice d’utilisation - EmoTouch 3...
-
Page 5: Instructions Générales De Sécurité
MISE EN GARDE Remarque Signale une situation de danger pouvant entraîner un endomma- gement de l'appareil si l'instruction de sécurité n'est pas prise en compte. EmoTouch 3 - Notice d’utilisation... -
Page 6: Utilisation Et Paramètres
Les milieux corrosifs et à haute teneur en sel endommagent les l'appareil contacts dans l'unité de commande, dans le boîtier relais et dans les sondes. N'installez pas l'unité de commande et les sondes dans un mi- lieu corrosif ou à haute teneur en sel. Notice d’utilisation - EmoTouch 3... -
Page 7: Initiation De L'opérateur
Inspectez la cabine avant la mise en service. En cas d'utilisation d'appareils de commande offrant la possibi- lité d'un télécontrôle (voir EN 60335-1), une protection contre le démarrage avec le poêle à sauna couvert est nécessaire. EmoTouch 3 - Notice d’utilisation... - Page 8 Les enfants ainsi que les personnes n'ayant reçu aucune instruc- tion ne peuvent réaliser aucune tâche de nettoyage ou de maintenance. Notice d’utilisation - EmoTouch 3...
-
Page 9: Normes Et Dispositions
Compatibilité électromagnétique - Exigences pour les appareils électrodomes- tiques, outillages électriques et appareils analogues - Partie 1 : émission DIN EN 55014-2 Compatibilité électromagnétique - Exigences pour les appareils électrodomes- tiques, outillages électriques et appareils analogues - Partie 2 : immunité EmoTouch 3 - Notice d’utilisation... -
Page 10: Identification
Identification Identification La commande EmoTouch 3 est composée d'un boîtier relais, d'une unité de commande, d'une sonde de température et de câbles de connexion ; elle est utilisée pour le fonctionnement d'une cabine sauna. Unité de commande EmoTouch 3 La plaque signalétique est apposée sur la face arrière de l'unité de com- mande. -
Page 11: Utilisation Conforme Aux Dispositions
Le boîtier relais est prévu pour l'utilisation de poêles à sauna en mode sauna finlandais et en mode humide. Unité de commande EmoTouch 3 L'unité de commande EmoTouch 3 est destinée à la commande des cabines sauna dans les installations privées et commerciales. Elle peut uni- quement être montée sur une paroi. -
Page 12: Description Des Appareils
Contenu de la livraison Les éléments suivants sont inclus à la livraison : A Boîtier relais avec couvercle avant en 2 parties F Unité de commande EmoTouch 3 avec boîtier pour B 8 passe-câbles montage intégré à la paroi C 3 vis à bois de 4 x 25 mm G Notices de montage et d'utilisation D Câble de connexion de 5 m avec connecteur modulaire... -
Page 13: Accessoires Facultatifs
Récepteur IR pour les modules d'éclairage coloré et de son 94.6810 Module de bus SBM-GLT-MOD HOME 94.7077 Module KNX SBM-GLT-MOD HOME 94.7078 Répartiteur modulaire RJ 12 pour le câble de connexion de 2001.5298 l'unité de commande et du bus sauna EmoTouch 3 - Notice d’utilisation... -
Page 14: Données Techniques
Ampoule basse consommation à gradation, max. 35 W Lampes sur transformateurs conventionnels, max. 60 VA. N'utiliser que des lampes à gradation. * Les raccordements du ventilateur et de l'éclairage sont protégés par un fusible 2AF commun. Notice d’utilisation - EmoTouch 3... -
Page 15: Mise En Service
Le boîtier relais est entièrement désactivé. Certains composants du circuit imprimé sont toujours sous tension. Position II : L'éclairage de la cabine est allumé, le boîtier relais est activé. Paramétrage destiné aux travaux de maintenance et de nettoyage. EmoTouch 3 - Notice d’utilisation... -
Page 16: Configuration Après Le Premier Allumage Ou Après Une Réinitialisation
Réglage de la langue de l'interface utilisateur Sélectionnez la langue souhaitée. Réglage Langue 01. Juin 2019 08:44:40 Appuyez à nouveau sur la langue pour confirmer votre choix. Après confirmation, l'écran passe au réglage correspondant suivant. Notice d’utilisation - EmoTouch 3... -
Page 17: Réglage De L'heure
Réglage de la date Réglez le jour, le mois et l'année à l'aide des touches , puis confirmez. Réglage Date 01.06.2019 01. Juin 2019 08:42:40 La position de saisie active apparaît en bleu. EmoTouch 3 - Notice d’utilisation... -
Page 18: Définition Du Lieu D'utilisation
4 chacun jusqu'au 4 chacun jusqu'au 2 générateurs à générateurs à générateurs à vapeur & facultatif vapeur vapeur & facultatif jusqu'au 4 cabines jusqu'au 4 cabines en plus en plus 01. Juin 2019 08:44:40 Notice d’utilisation - EmoTouch 3... -
Page 19: Réglage Du Type D'utilisation
Réglage Utilisation Utilisation privée 01. Juin 2019 08:45:40 Utilisation privée. Utilisation commerciale. Certaines mesures de sécurité particulières s'appliquent à ce paramètre. Voir 1.3 Initiation de l'opérateur, 7 Confirmez votre choix avec la touche EmoTouch 3 - Notice d’utilisation... - Page 20 Sélection du type de poêle À l'aide des touches , sélectionnez si le poêle à sauna est uti- lisé avec ou sans évaporateur. Réglage type de poêle avec évaporateur 01. Juin 2019 Cabine 1 09:16:42 Notice d’utilisation - EmoTouch 3...
- Page 21 Sélection de fond d'écran 01. Juin 2019 Cabine 1 10:32:14 Seuls les modules installés et reconnus sont affichés à l'écran. Vous trouverez des informations sur la configuration des modules dans les notices d'utilisation et de montage correspondantes. EmoTouch 3 - Notice d’utilisation...
- Page 22 à nouveau affichée. Confirmez votre choix avec la touche La configuration initiale est alors terminée. Dans une installation multi- cabines, l'image de la cabine et l'image du poêle doivent être configurées pour chaque cabine. Notice d’utilisation - EmoTouch 3...
-
Page 23: Montage Manuel De La Lampe
Ne montez pas l'éclairage à proximité du flux de vapeur ascen- dant. L'éclairage doit être conforme à l'indice de protection IP65 et être résistant aux températures ambiantes. Ne raccordez que des lampes à gradation. Il convient de déconnecter l'éclairage pour effectuer ce réglage. EmoTouch 3 - Notice d’utilisation... - Page 24 Code 8001 : Charge inductive / ohmique, par exemple lors de l'utilisation d'ampoules électriques. Code 8002 : Charge capacitive. Débranchez le boîtier relais de l'alimentation électrique et reconnectez la lampe. Refermez le boîtier. Rebranchez le boîtier relais à l'alimentation électrique et allumez-le. Notice d’utilisation - EmoTouch 3...
- Page 25 Appuyez sur le symbole de lampe à l'écran pendant 3 secondes. 01. Juin 2019 12:45:40 Réglage Lumière 100% 01. Juin 2019 12:45:40 Le symbole du réglage actuel de la charge d'éclairage s'affiche. Vérifiez le réglage à l'aide de l'affichage à l'écran. EmoTouch 3 - Notice d’utilisation...
-
Page 26: Utilisation
E Marche/arrêt (cabine) mode humide N Enceinte (en option) F Statut actuel, par exemple temps J Cabine actuelle (dans les O Éclairage coloré (en option) restant installations multi-cabines) Schéma de l'interface utilisateur EmoTouch 3 : exemple Notice d’utilisation - EmoTouch 3... - Page 27 Tous les paramètres de la cabine sont définis au moyen de l'unité de com- mande. Lors de la mise en service, au moins une cabine doit être configu- rée. EmoTouch 3 - Notice d’utilisation...
-
Page 28: Utilisation De L'interface Utilisateur Graphique
La cabine peut être commandée et paramétrée à différents niveaux : Niveau utilisa- Utilisation privée teur Utilisation commer- Paramètres directs (par cabine) ciale Paramètres avancés (avec code PIN) Niveau service Paramètres technicien service après-vente (avec code PIN) après-vente Notice d’utilisation - EmoTouch 3... -
Page 29: Allumage/Extinction Du Dispositif
Pour éviter une surcharge du réseau, le démarrage de chaque cabine est légèrement retardé. 01. Juin 2019 12:45:40 Exemple : installation individuelle L'installation est démarrée avec les paramètres réglés pour la cabine correspondante. EmoTouch 3 - Notice d’utilisation... - Page 30 Pour éviter une surcharge du réseau, le démarrage de chaque cabine est légèrement retardé. Appuyez sur pendant 3 secondes. L'installation est démarrée avec les paramètres réglés pour la cabine correspondante. Notice d’utilisation - EmoTouch 3...
-
Page 31: Extinction
Après le mode humide, le ventilateur de séchage de la cabine est activé et fonctionne pendant la durée définie. L'installation passe alors en mode veille. Si nécessaire, appuyez à nouveau sur pour mettre fin prématurément au processus de séchage. EmoTouch 3 - Notice d’utilisation... -
Page 32: Paramètres Directs
Réglage de l'humidité, 37 Réglage de la température des cabines Appuyez sur l'image du poêle à sauna pendant 3 secondes. 01. Juin 2019 12:45:40 Exemple d'installation Le sous-menu avec la dernière température enregistrée s'affiche. Notice d’utilisation - EmoTouch 3... -
Page 33: Sélection Du Mode De Fonctionnement
évaporateur supplémentaire ou un poêle à sauna. Les symboles suivants sont affichés dans la barre de statut : Mode humide Mode sauna finlandais Démarrage du mode Bi-O, 34 Démarrage du mode sauna finlandais, 34 EmoTouch 3 - Notice d’utilisation... - Page 34 Réglage de l'humidité, 37 Démarrage du mode sauna finlandais Dans la barre de statut, appuyez sur Le symbole de mode sauna finlandais est affiché dans la barre de statut. Notice d’utilisation - EmoTouch 3...
-
Page 35: Définition De L'humidité Pour Le Mode Bi-O
Lors du réglage d'un paramètre, par exemple la température, le réglage de l'autre paramètre est automatiquement ajusté. Les valeurs au-delà de la courbe caractéristique ne peuvent pas être sélectionnées. EmoTouch 3 - Notice d’utilisation... - Page 36 L'évaporateur est activé pendant environ 40 % du temps de fonctionnement total. Ce réglage ne prend pas en compte la véritable humidité de la cabine sauna et permet, par exemple, une production constante d'une quantité de vapeur spécifique. Notice d’utilisation - EmoTouch 3...
-
Page 37: Réglage De L'humidité
La valeur de la température est automatiquement abaissée lorsqu'elle n'est pas compatible avec l'humidité définie. Voir Courbe caractéristique pour la température/l'humidité selon la norme EN 60335-2-53, 36 La température est toujours abaissée, elle n'est jamais augmentée. EmoTouch 3 - Notice d’utilisation... -
Page 38: Allumage, Extinction Ou Variation De L'éclairage
Variation de l'éclairage, 39 Allumage/extinction de l'éclairage Appuyez sur l'image de la lampe. 01. Juin 2019 12:45:40 Exemple : installation individuelle L'éclairage est allumé ou éteint selon la situation initiale. Notice d’utilisation - EmoTouch 3... -
Page 39: Variation De L'éclairage
01. Juin 2019 12:45:40 Exemple : installation individuelle Le menu contenant le réglage actuel s'affiche. Déplacez le curseur sur l'intensité lumineuse souhaitée. Réglage Lumière 100% 01. Juin 2019 12:45:40 L'éclairage est ajusté immédiatement. EmoTouch 3 - Notice d’utilisation... -
Page 40: Consultation Des Valeurs De Température
En mode humide, les valeurs de température et d'humidité sont affichées ; voir 5.4.3 Définition de l'humidité pour le mode Bi-O, 35 01. Juin 2019 12:45:40 Les valeurs réelle et de consigne des sondes connectées s'affichent pendant env. 50 secondes. Notice d’utilisation - EmoTouch 3... -
Page 41: Activation/Désactivation Du Mode Eco
Via le menu principal. Désactivation du mode ECO dans le menu principal, 43 Cette méthode permet de désactiver le mode ECO prématurément, indépendamment de la durée préréglée. À l'aide d'un bouton optionnel (recommandé). EmoTouch 3 - Notice d’utilisation... - Page 42 Le menu Info vous permet de vérifier la température actuelle lors du fonctionnement ECO. Vérification de la température ECO, 43 Dans l'installation multi-cabines, le mode ECO de la cabine est affiché. Réglages Sélection Cabine 01. Juin 2019 09:16:42 Notice d’utilisation - EmoTouch 3...
- Page 43 Désactivation du mode ECO dans le menu principal Appuyez sur l'image du poêle activé. : sélectionnez cette option et confirmez. Le mode ECO est désactivé. Le chauffage est redémarré avec les paramètres correspondants. EmoTouch 3 - Notice d’utilisation...
-
Page 44: Activation Du Mode Hot
Appuyez sur l'image du poêle activé. : sélectionnez cette option et confirmez. Info Désact. toucher brèvement 01. Juin 2019 0:45:40 18:45:40 Le mode HOT est activé. Le symbole HOT clignote dans la ligne de statut. Notice d’utilisation - EmoTouch 3... - Page 45 Si la fonction HOT est activée, la durée de fonctionnement HOT est affichée alternativement avec la durée de l'arrêt automatique. Dans l'installation multi-cabines, le mode HOT de la cabine est affiché. Réglages Sélection Cabine 01. Juin 2019 09:16:42 EmoTouch 3 - Notice d’utilisation...
-
Page 46: Activation/Désactivation Du Contact Hors Tension
5.4.8 Activation/désactivation du contact hors tension Vous pouvez activer ou désactiver manuellement un appareil externe via la commande EmoTouch 3. À cette fin, l'activation du contact hors tension doit être réglée sur l'activation manuelle dans les paramètres de services à... -
Page 47: Paramètres Avancés
Réglage de l'arrêt auto du temps de chauffage, 66 Minuteur Définition d'une programmation individuelle, 70, Programmation des prochaines programmations en série, 74 Couplage de l'éclairage coloré Couplage de l'éclairage coloré au système de chauffage, 81 EmoTouch 3 - Notice d’utilisation... -
Page 48: Paramètres Avancés - Installation Individuelle
Dans une installation individuelle, tous les paramètres disponibles sont affichés dans un sous-menu. Ouverture des paramètres généraux en utilisation commerciale 1 Appuyez pendant 3 secondes sur Réglage Code 1 2 3 4 5 6 7 8 9 01. Juin 2019 08:44:40 Notice d’utilisation - EmoTouch 3... -
Page 49: Paramètres Avancés - Installation Multi-Cabines
Les réglages suivants sont fixés conjointement pour toutes les cabines dans une installation multi-cabines : Langue Heure Date Économiseur d'écran Mode veille Verrouillage Luminosité de l'écran Mode maison de vacances Coordonnées EmoTouch 3 - Notice d’utilisation... - Page 50 Exemple : Paramètres généraux dans une installation multi-cabines privée Installation privée : Ouverture des paramètres des cabines Sélectionnez la cabine dans la vue d'ensemble de la cabine. Réglages Sélection Cabine 01. Juin 2019 07:44:40 Notice d’utilisation - EmoTouch 3...
- Page 51 Installation commerciale : Ouverture des paramètres généraux Dans la vue d'ensemble de la cabine, appuyez pendant 3 secondes s Réglage Code 1 2 3 4 5 6 7 8 9 01. Juin 2019 08:44:40 EmoTouch 3 - Notice d’utilisation...
- Page 52 Exemple : Paramètres généraux dans une installation multi-cabines commerciale Installation commerciale : Ouverture des paramètres des cabines Sélectionnez la cabine dans la vue d'ensemble de la cabine. Réglages Sélection Cabine 01. Juin 2019 07:44:40 Notice d’utilisation - EmoTouch 3...
- Page 53 1 2 3 4 5 6 7 8 9 01. Juin 2019 08:44:40 5645 Saisissez le code Réglages Réglages de cabine 01. Juin 2019 08:15:42 Exemple : Paramètres des cabines dans une installation multi-cabines commerciale EmoTouch 3 - Notice d’utilisation...
-
Page 54: Sélection De La Langue
Modification de la langue d'affichage Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 Exemple : installation individuelle Appuyez sur la langue souhaitée. Réglages Langue EN FIN HR HU 01. Juin 2019 12:45:40 Notice d’utilisation - EmoTouch 3... -
Page 55: Économiseur D'écran
Dans l'installation multi-cabines, la nouvelle langue est appliquée à toutes les cabines. 5.5.4 Économiseur d'écran Vous pouvez régler la durée au terme de laquelle EmoTouch 3 passe à l'économiseur d'écran. Réglage de la durée relative à l'économiseur d'écran Ouvrez les paramètres avancés. -
Page 56: Mode Veille
Lorsque vous appuyez sur l'écran, le mode veille est désactivé. Réglage de la durée relative au mode veille Ouvrez les paramètres avancés. Voir 5.5 Paramètres avancés, 47 Cet exemple montre les réglages dans une installation individuelle. Notice d’utilisation - EmoTouch 3... - Page 57 La position de saisie active apparaît en bleu. Appuyez sur et confirmez la sélection. Réglez la durée en minutes à l'aide des touches Appuyez sur et confirmez la sélection. La durée est enregistrée. En mode veille, l'écran est entièrement noir. EmoTouch 3 - Notice d’utilisation...
-
Page 58: Verrouillage/Contrôle Parental
Lorsque le code PIN n'est pas connu, la commande ne peut plus être utilisée. Conservez le code PIN dans un endroit sûr. Adressez-vous à votre revendeur spécialisé ou au service EOS lorsque le code PIN a été perdu. Saisie et activation du code PIN spécifique au verrouillage/contrôle parental Ouvrez les paramètres avancés. -
Page 59: Désactivation Du Verrouillage/Contrôle Parental
Désactivation du verrouillage/contrôle parental : Sélectionnez cette option et confirmez. : Sélectionnez cette option et confirmez. Saisissez le code PIN et confirmez. L'affichage passe à l'écran de veille. Toutes les fonctions restent disponibles. EmoTouch 3 - Notice d’utilisation... -
Page 60: Luminosité De L'écran
Cet exemple montre les réglages dans une installation individuelle. Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 Déplacez le curseur sur la luminosité en % souhaitée. Réglages Luminosité écran 01. Juin 2019 12:45:40 La luminosité est immédiatement ajustée. Notice d’utilisation - EmoTouch 3... -
Page 61: Mode Maison De Vacances
être utilisée. Conservez le code PIN dans un endroit sûr. Adressez-vous à votre revendeur spécialisé ou au service EOS lorsque le code PIN a été perdu. Saisie et activation du code PIN spécifique au mode maison de vacances Ouvrez les paramètres avancés. - Page 62 Désactiver le mode maison de vacances Ouvrez les paramètres avancés. Voir 5.5 Paramètres avancés, 47 Saisissez le code PIN et confirmez. L'affichage passe à l'écran de veille. Toutes les fonctions restent disponibles. Notice d’utilisation - EmoTouch 3...
-
Page 63: Données De Fonctionnement
Consultation de la version du micrologiciel et du numéro de série de l'appareil Ouvrez les paramètres avancés. Voir 5.5 Paramètres avancés, 47 Cet exemple montre les réglages dans une installation individuelle. Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 EmoTouch 3 - Notice d’utilisation... - Page 64 Consultation de la prochaine maintenance Ouvrez les paramètres avancés. Voir 5.5 Paramètres avancés, 47 Cet exemple montre les réglages dans une installation individuelle. Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 Notice d’utilisation - EmoTouch 3...
-
Page 65: Temps De Chauffage - Arrêt Automatique
à chauffer jusqu'à 30 minutes, démarre après l'arrêt. La durée de fonctionnement du programme de séchage peut être modifiée dans la configuration de base. Voir 6.1.10 Période de post-fonctionnement du chauffage, 96. EmoTouch 3 - Notice d’utilisation... -
Page 66: Arrêt Auto (Temps De Chauffage)
La position de saisie active apparaît en bleu. En cas d'utilisation privée, le temps de chauffage est limité à 6 heures. Il ne peut donc être que réduit. En cas d'utilisation commerciale, veuillez respecter les temps de pause. Notice d’utilisation - EmoTouch 3... -
Page 67: Heure De Démarrage Automatique
Une heure de démarrage automatique ne peut être réglée que si le sauna est équipé d'un dispositif de sécurité conforme aux normes. Ce dispositif doit être confirmé lors de la configuration. À ce sujet, voir Paramètres de sécurité, 20 EmoTouch 3 - Notice d’utilisation... - Page 68 Voir 5.5 Paramètres avancés, 47 Cet exemple montre les réglages dans une installation individuelle. Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 Appuyez sur Réglage Minuterie démarrage automatique 01. Juin 2019 12:45:40 Notice d’utilisation - EmoTouch 3...
-
Page 69: Programmation Individuelle
à l'heure paramétrée de l'arrêt auto, voir Réglage de l'arrêt auto du temps de chauffage, 66 Avec une installation commerciale, vous pouvez définir des programma- tions de commutation récurrentes par cabine. EmoTouch 3 - Notice d’utilisation... -
Page 70: Définition D'une Programmation Individuelle
Cet exemple montre les réglages dans une installation individuelle. Appuyez sur et confirmez la sélection. Réglages 01. Juin 2019 12:45:40 Appuyez sur et confirmez la sélection. Réglage Minuterie évén. unique 01. Juin 2019 12:45:40 Notice d’utilisation - EmoTouch 3... - Page 71 Réglez le jour, le mois et l'année à l'aide des touches Réglage évén. unique Date 25.06.2019 01. Juin 2019 12:45:40 La position de saisie active apparaît en bleu. Appuyez sur et confirmez la sélection. La date est enregistrée et le sous-menu Température s'affiche. EmoTouch 3 - Notice d’utilisation...
- Page 72 Dans l'installation multi-cabines, le symbole due minuteur est affiché en bleu sur l'image de la cabine. Le temps de chauffage correspond à l'heure paramétrée de l'arrêt auto, voir Réglage de l'arrêt auto du temps de chauffage, 66 Notice d’utilisation - EmoTouch 3...
-
Page 73: Programmation En Série
Causes possibles : dépassement de la limite du temps de chauffage ou non-respect du temps de pause prescrit. Les programmations en série définies sont affichées comme suit : Réglages évén. récurrent 01. Juin 2019 08:15:42 EmoTouch 3 - Notice d’utilisation... -
Page 74: Programmation Des Prochaines Programmations En Série
Voir 5.5.2 Paramètres avancés - Installation multi-cabines, 49 Cet exemple montre les réglages dans une installation multi-cabines commerciale. Appuyez sur et confirmez la sélection. Réglages Réglages de cabine 01. Juin 2019 08:15:42 Notice d’utilisation - EmoTouch 3... - Page 75 01. Juin 2019 08:15:42 Appuyez sur le jour de la semaine et confirmez la sélection. Réglages évén. récurrent Lundi 01. Juin 2019 08:15:42 Une série de quatre programmations est possible par jour de la semaine. EmoTouch 3 - Notice d’utilisation...
- Page 76 Saisissez l'heure de début et l'heure d'arrêt de chaque temps de chauffage. Réglez l'heure de début à l'aide des touches , puis confirmez avec Réglages évén. récurrent Lundi Heure de démarrage 10:00 01. Juin 2019 08:16:42 La position de saisie active apparaît en bleu. Notice d’utilisation - EmoTouch 3...
- Page 77 Définissez la température souhaitée à l'aide du curseur. Réglages Température °C 01. Juin 2019 08:16:52 Exemple de mode sauna finlandais En mode Bi-O, l'humidité peut aussi être réglée. La première programmation de la série est ainsi paramétrée. EmoTouch 3 - Notice d’utilisation...
- Page 78 Appuyez sur le numéro du temps de chauffage et confirmez la sélection. Définissez l'heure de début sur --:-- et confirmez le réglage. Le temps de chauffage de la série actuelle est alors supprimé. Tous les autres temps de chauffage définis sont conservés. Notice d’utilisation - EmoTouch 3...
- Page 79 Dans l'installation multi-cabines, ouvrez les paramètres avancés d'une cabine. Appuyez sur et confirmez la sélection. Réglages Réglages de cabine 01. Juin 2019 08:15:42 Appuyez sur et confirmez la sélection. Réglages Réglages de cabine évén. récurrent 01. Juin 2019 08:15:42 EmoTouch 3 - Notice d’utilisation...
-
Page 80: Couplage De L'éclairage Coloré
Les paramètres de l'éclairage coloré lui-même se trouvent dans la notice de montage du module d'éclairage coloré. Couplage de l'éclairage coloré au système de chauffage, 81 Découplage de l'éclairage coloré et du système de chauffage, 82 Notice d’utilisation - EmoTouch 3... -
Page 81: Couplage De L'éclairage Coloré Au Système De Chauffage
Réglages 01. Juin 2019 12:45:40 Appuyez sur et confirmez la sélection. Réglage Coupl. écl. coloré Radiateur / écl. coloré 01. Juin 2019 12:45:40 L'éclairage coloré est couplé au système de chauffage. EmoTouch 3 - Notice d’utilisation... - Page 82 Réglages 01. Juin 2019 12:45:40 Appuyez sur et confirmez la sélection. Réglage Coupl. écl. coloré Radiateur / écl. coloré 01. Juin 2019 12:45:40 L'éclairage coloré et le système de chauffage sont découplés. Notice d’utilisation - EmoTouch 3...
-
Page 83: Messages D'erreur
Vérifiez l'adresse de la cabine et le raccorde- vaise prise femelle de l'unité de com- ment à l'unité de commande. mande. Plusieurs parties de charge program- Vérifiez les adresses des cabines. Voir Notice mées avec la même adresse. de montage. EmoTouch 3 - Notice d’utilisation... -
Page 84: Paramètres De Services
L'accès au niveau service après-vente est protégé par un code. Les paramètres de ce niveau peuvent uniquement être modifiés par le per- sonnel spécialement formé. Réglages °C UPDATE 01. Juin 2019 08:44:40 Paramètres de services - Exemple : installation avec poêle Bi-O Notice d’utilisation - EmoTouch 3... - Page 85 Réglage de la température du chauffage post-fonctionnement, 97 Fonction HOT Configuration de la fonction HOT, 99 Réglage de la durée du mode ECO, 101 Home Réglage de la communication avec le système GTB, 102 EmoTouch 3 - Notice d’utilisation...
-
Page 86: Ouverture Des Paramètres De Services
Réglage Code 1 2 3 4 5 6 7 8 9 01. Juin 2019 08:44:40 Réglages °C UPDATE 01. Juin 2019 08:44:40 Paramètres avancés (exemple avec poêle à sauna Bi-O) Appuyez sur l'icône souhaitée. Notice d’utilisation - EmoTouch 3... -
Page 87: Service Après-Vente/Maintenance
La valeur est définie par incréments de 250 vers le haut ou vers le bas. Confirmez la valeur définie. Vérifiez le temps restant : voir Consultation de la prochaine maintenance, 64 EmoTouch 3 - Notice d’utilisation... -
Page 88: Hystérésis De Commutation
Appuyez sur et confirmez la sélection. Réglez la valeur à l'aide des touches , puis confirmez avec Réglage hystérésis de commutation 01. Juin 2019 09:16:42 La valeur peut être définie entre 1 et 10. Notice d’utilisation - EmoTouch 3... -
Page 89: Réinitialisation
Après la réinitialisation, l'appareil de commande redémarre et les pa- ramètres de cabine doivent être à nouveau configurés. Vous pouvez à nouveau charger l'ancienne configuration si vous disposez d'une sauve- garde. Voir 6.2.1 Sauvegarde de la configuration, 104. EmoTouch 3 - Notice d’utilisation... -
Page 90: Ajustement De La Température
Ouvrez les paramètres de services. Voir 6.1.1 Ouverture des paramètres de services, 86 °C Appuyez sur et confirmez la sélection. Déplacez le curseur sur la valeur souhaitée. Réglage Ajust. température °C 01. Juin 2019 09:16:42 Notice d’utilisation - EmoTouch 3... -
Page 91: Réglage Du Contact Hors Tension
électrique L1, L2 ou L3 pour alimenter le circuit re- lié au contact hors tension. Utilisez les raccordements au réseau électrique de l'EmoTouch 3 exclusivement pour le poêle à sauna. Ne connectez pas d'équipement supplémentaire aux raccorde- ments au réseau électrique du boîtier relais. - Page 92 Sélectionnez le symbole auquel le contact hors tension doit être attri- bué. Le symbole sur l'image de la cabine n'est affiché que dans le cas d'une activation manuelle. Notice d’utilisation - EmoTouch 3...
-
Page 93: Niveau Du Ventilateur
Ouvrez les paramètres de services. Voir 6.1.1 Ouverture des paramètres de services, 86 Appuyez sur et confirmez la sélection. Déplacez le curseur sur le niveau souhaité. Réglages vitesse ventilateur 100% 01. Juin 2019 08:16:52 EmoTouch 3 - Notice d’utilisation... -
Page 94: Période De Post-Fonctionnement Du Ventilateur
Ventilateur Tps post-fonctionnement 01. Juin 2019 09:16:42 Le nombre de minutes peut être modifié. Il s'affiche en blanc lorsque la période de post-fonctionnement du ventilateur est couplée. Il s'affiche en bleu lorsqu'elle n'est pas couplée. Notice d’utilisation - EmoTouch 3... -
Page 95: Temps De Remplissage
Si de l'eau n'est pas fournie pendant la durée réglée, l'évaporateur est arrêté (protection contre la surchauffe). Cette fonction est particulièrement importante pour les poêles Bi-O avec remplissage d'eau manuel. EmoTouch 3 - Notice d’utilisation... -
Page 96: Période De Post-Fonctionnement Du Chauffage
Cette fonction devrait être utilisée en combinaison avec le ventilateur afin d'éliminer plus rapidement l'humidité résiduelle du sauna. Voir à ce sujet les chapitres 6.1.8 Période de post-fonctionnement du ventilateur, 94 et 6.1.11 Température du chauffage post-fonctionnement, 97 Notice d’utilisation - EmoTouch 3... -
Page 97: Température Du Chauffage Post-Fonctionnement
6.1.10 Période de post-fonctionnement du chauffage, 96 Réglage de la température du chauffage post-fonctionnement Ouvrez les paramètres de services. Voir 6.1.1 Ouverture des paramètres de services, 86 Appuyez sur et confirmez la sélection. EmoTouch 3 - Notice d’utilisation... -
Page 98: Fonction Hot
Avec ce réglage, la fonction HOT démarre 15 minutes (durée de fonctionne- ment) avant chaque heure pleine et s'arrête à chaque heure pleine, et ce de 10h00 à 21h00. Ainsi, l'infusion peut avoir lieu à chaque heure pleine (inter- valle). Notice d’utilisation - EmoTouch 3... - Page 99 01. Juin 2019 08:44:40 Paramètres avancés (exemple du mode humide) Appuyez sur et confirmez la sélection. Réglage HOT période 01. Juin 2019 08:15:42 Réglez la durée de fonctionnement : appuyez sur et confirmez la sé- lection. EmoTouch 3 - Notice d’utilisation...
-
Page 100: Réglage De La Durée De La Fonction Eco
- 30)/2) Calcul : consigne consigne = (65 - (65-30)/2) = 65 - 17,5 = 47,5 °C. La période peut être réglée sur une valeur comprise entre 0 et 240 minutes par incréments de 30 minutes. Notice d’utilisation - EmoTouch 3... -
Page 101: Fonction Home
Vous pouvez contrôler différentes fonctions de la cabine sauna grâce à un système GTB externe. Pour cela, vous devez branchez le module SBM GLT KNX ou SBM GLT MOD. Vous devez configurer le module selon le type de système GTB. EmoTouch 3 - Notice d’utilisation... - Page 102 Les réglages valables pour le protocole Modbus se trouvent dans la documentation de l'application que vous utilisez. Réglez l'adresse avec les touches Réglez la valeur à l'aide de la touche Confirmez les valeurs définies avec la touche Notice d’utilisation - EmoTouch 3...
-
Page 103: Transfert De Données, Mise À Jour
Les sauvegardes sont enregistrées quotidiennement dans le sous-dos- sier BUP. Les fichiers sont chiffrés : T3_cfg.dat contient les paramètres EmoTouch 3 généraux, comme la langue, la durée du mode veille et les paramètres réseau, par exemple. T3_CabinX_cfg.dat contient les paramètres spécifiques aux cabines, par exemple le type de cabine, la température de consigne et les para-... -
Page 104: Sauvegarde De La Configuration
Insérez l'outil de démontage dans la fente située sur le bord inférieur de l'unité de commande, entre le panneau de commande frontal et le boî- tier. A Panneau de commande frontal C Partie inférieure B Outils de démontage D Paroi Notice d’utilisation - EmoTouch 3... - Page 105 Après l'insertion, attendez au moins 30 secondes avant de retirer la mémoire de masse. Retirez la mémoire de masse. Enregistrez les données de la mémoire de masse sur un PC ou un disque dur. EmoTouch 3 - Notice d’utilisation...
-
Page 106: Restauration D'une Sauvegarde
Démontage du panneau de commande frontal, 104 Insérez la mémoire de masse. En cas de configuration initiale non terminée ou après une réinitialisation complète avec la mémoire de masse insérée, la configuration contenue dans le dossier CFG est automatiquement chargée. Notice d’utilisation - EmoTouch 3... -
Page 107: Actualisation Du Micrologiciel (Mise À Jour)
Avant de procéder à l'actualisation du logiciel, une mémoire de masse vide est nécessaire. Vous pouvez obtenir la mise à jour auprès d'EOS sous les formes suivantes : Mémoire de masse pré-enregistrée. Fichier ZIP contenant la mise à jour compressée, téléchargé depuis la page d'accueil d'EOS. - Page 108 Ouvrez les paramètres de services sur l'unité de commande EmoTouch 3. Voir 6.1.1 Ouverture des paramètres de services, 86 Réglage Code 1 2 3 4 5 6 7 8 9 01. Juin 2019 08:44:40 Notice d’utilisation - EmoTouch 3...
- Page 109 Répétez la mise à jour. Si le problème persiste, rétablissez les paramètres au moyen d'une réinitialisation, voir Réinitialisation après un problème lors de la mise à jour, 110 EmoTouch 3 - Notice d’utilisation...
-
Page 110: Exportation De Données De Fonctionnement
Répétez la mise à jour. 6.2.3 Exportation de données de fonctionnement Vous pouvez soumettre les messages d'erreur à un technicien EOS Sauna- technik GmbH en chargeant les messages sur la mémoire de masse et en envoyant celle-ci à EOS. - Page 111 Aussi, après l'insertion, attendez au moins 30 secondes avant de la retirer. Remettez en place le panneau de commande frontal. Envoyez les données de fonctionnement à l'adresse du service après- vente. EmoTouch 3 - Notice d’utilisation...
-
Page 112: Conditions Générales De Service Après-Vente
Le donneur d'ordre est tenu de soutenir gratuitement le fabricant dans la gestion du service après-vente. En cas de recours à la garantie, le donneur d'ordre reçoit gratuitement les pièces de rechange nécessaires à une intervention du service après-vente. Notice d’utilisation - EmoTouch 3... - Page 113 être fournis. Cette garantie comprend le remboursement des pièces défectueuses de l'appareil, à l'exception des pièces d'usure courantes. Les pièces EmoTouch 3 - Notice d’utilisation...
- Page 114 Les réclamations concernant nos produits doivent être adressées au reven- deur spécialisé responsable et sont traitées uniquement via celui-ci. En complément des présentes conditions de service après-vente, les condi- tions générales du fabricant, dans leur version en vigueur, disponibles sur www.eos-sauna.com/agb, s'appliquent. Notice d’utilisation - EmoTouch 3...
-
Page 115: Mise Au Rebut
Pour la mise au rebut, tenez compte des accords, lois, dispositions, normes et directives locales. Ne pas éliminer avec les ordures ménagères. Emballage L'emballage de l'EmoTouch 3 peut être entièrement mis au rebut séparé- ment et recyclé. Cela concerne les matériaux suivants : Papier, carton Plastique ... - Page 116 Date de vente Cachet / Signature du distributeur : © EOS Saunatechnik GmbH - Tous droits réservés.
