Montaggio dei dispositivi di
protezione

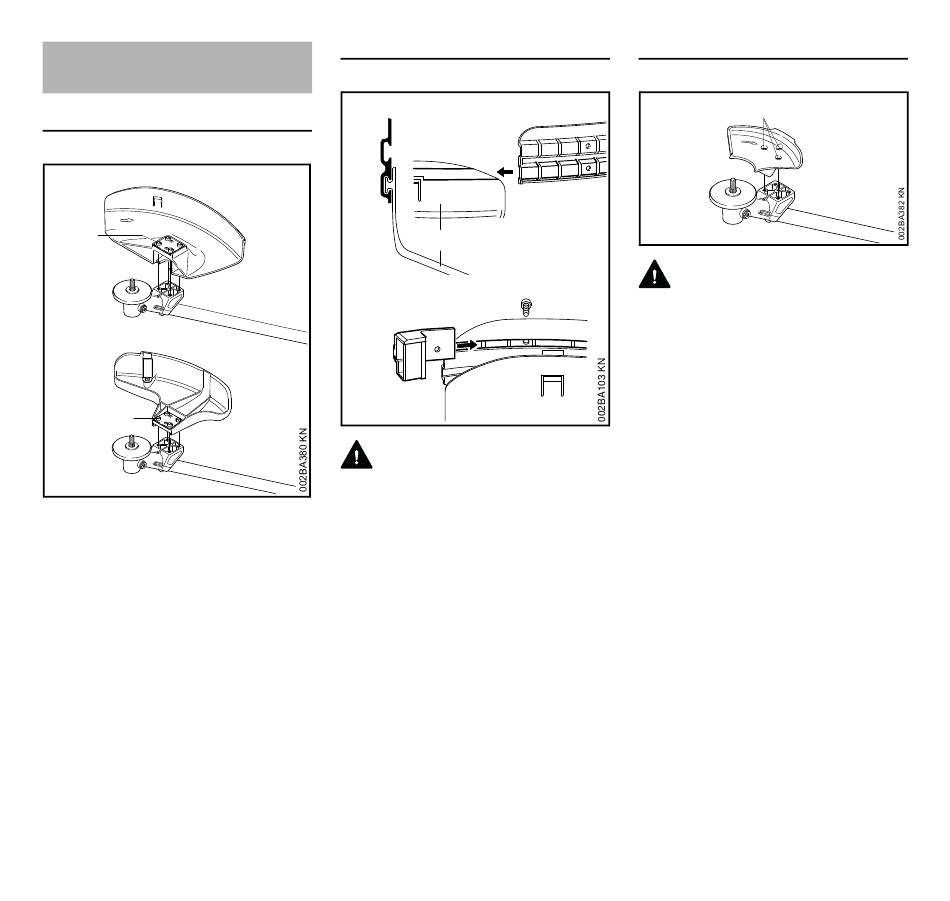

Montaggio del riparo
1
3
2
3
1 Riparo per attrezzi di falciatura
2 Riparo per teste falcianti
I ripari (1) e (2) vengono fissati sul
riduttore in modo identico.
Sistemare il riparo sul riduttore
N
Avvitare e serrare le viti (3)
N
FS 87, FS 87 R
Montaggio di grembiule e coltello
4
4
1
5
AVVERTENZA
Usando teste falcianti, questi
componenti devono essere montati sul
riparo (1).
calzare la scanalatura inferiore del
N
grembiule (4) sulla guida del
riparo (1) fino all'innesto a scatto
Infilare il coltello (5) nella
N
scanalatura superiore del grembiule
e farlo coincidere con il primo foro di
fissaggio
Avvitare e stringere la vite
N
Montaggio dell'arresto
7
6
AVVERTENZA
Usando seghe circolari, si deve montare
l'arresto (6).
Appoggiare l'arresto (6) sulla
N
flangia del riduttore
Avvitare e serrare le viti (7)
N
