MO NTAG E DE R MONTAGE H ALT E RUNG
• Stellen Sie sicher, dass die Decke, an der Sie den Ventilator
montieren möchten, stabil ist und das Gewicht des Ventila-
tors sicher tragen kann.
• Befestigen Sie die Montagehalterung nicht direkt an Decken
mit einer Dicke von weniger als 10 mm, um das Risiko zu ver-
meiden, dass sich die Schraube löst und herauskommt.
1. Lösen Sie die seitlichen Schrauben der Deckenhal-
terung, die am Ventilatormotor verankert sind.
2. Nehmen Sie die Montagehalterung vorsichtig ab, um sie an der Decke zu installieren.

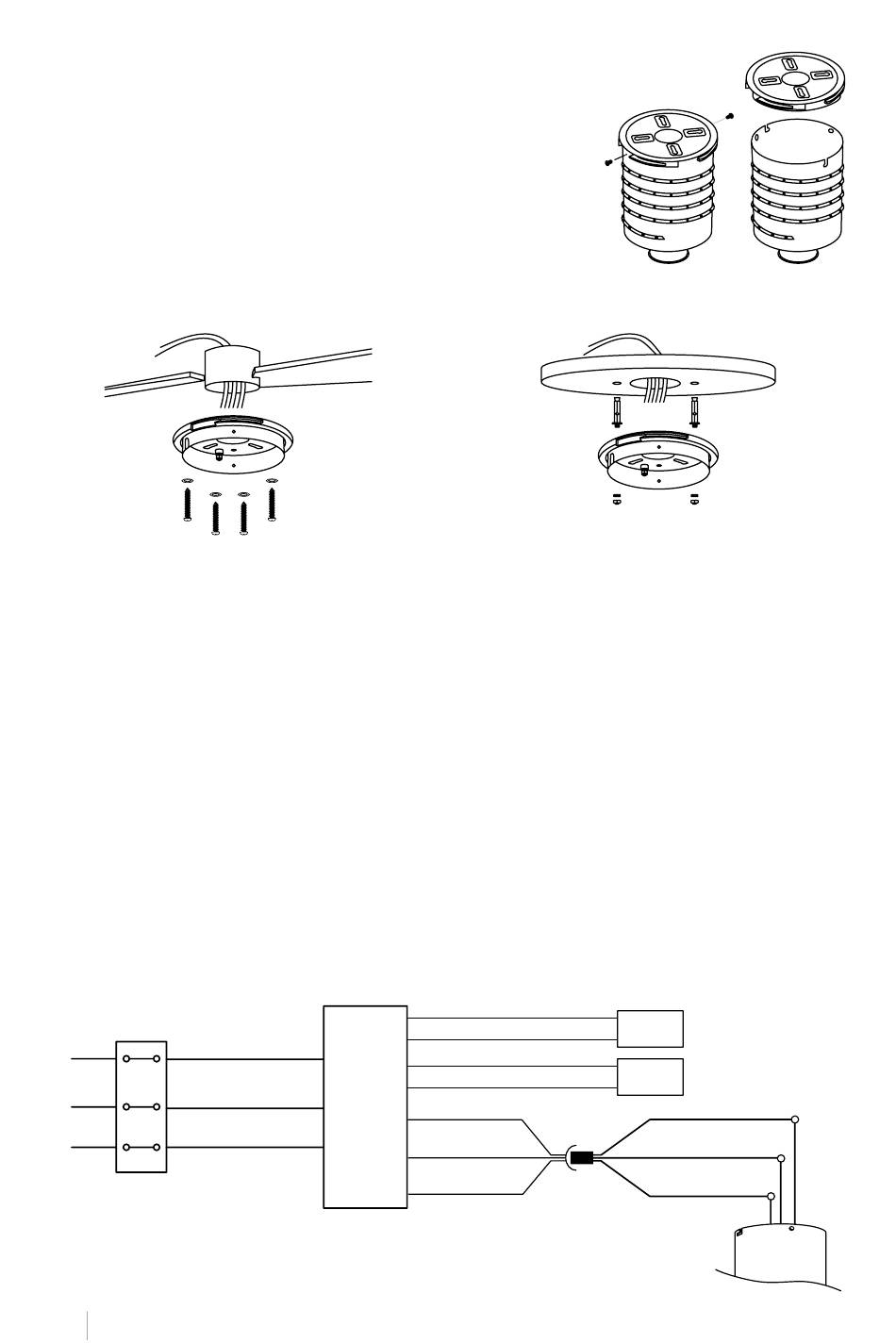

Holzdach
Bohren Sie die erforderlichen Löcher und
befestigen Sie dann die Montagehalterung
mit den Holzschrauben und Unterlegschei-
ben an den Deckenverbindungen.
NOTIZ: Dieser Ventilator kann auch in eine Zwischendecke eingebaut werden, hierfür müssen
Sie Befestigungsschrauben mit Federhebel verwenden (nicht im Lieferumfang enthalten).
• Markieren Sie die korrekte Position der Löcher und befestigen Sie die Montageunterstützung
mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den
gewählten Deckentyp geeignet sind.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter
aufhängen. Die Montagehalterung muss das gesamte Gewicht des Ventilators tragen.
VE RK AB E LUN GSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln ge-
mäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung ( grün/gelb)
Erdung
L
Eingang L (schwarz)
Eingang N (weiß)
N
D EUT SCH
50
Bohren Sie mit einem 8-mm-Bohrer Löcher
entsprechend der Länge der Dehnschrau-
ben. Befestigen Sie anschließend die Mon-
tagehalterung mit den Dehnschrauben an
der Decke.
Leuchte L2 (braun)
Leuchte N2 (grau)
Leuchte L1 (weiß)
Leuchte N1 (blau)
Empfänger
für die Fern-
Motor U (braun)
bedienung
V (rot)
W (grau)
Betondach
Leuchte 2
Leuchte 1
Motor DC L (braun)
Motor DC L (rot)
Motor DC L (grau)
