INSTALL AT ION D U S U PP O RT D E MONTAG E
• Vérifiez que le plafond sur lequel vous comptez monter le
ventilateur est stable et capable de supporter en toute sé-
curité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des
plafonds de moins de 10 mm pour éviter tout risque de des-
serrage et de sortie de la vis.

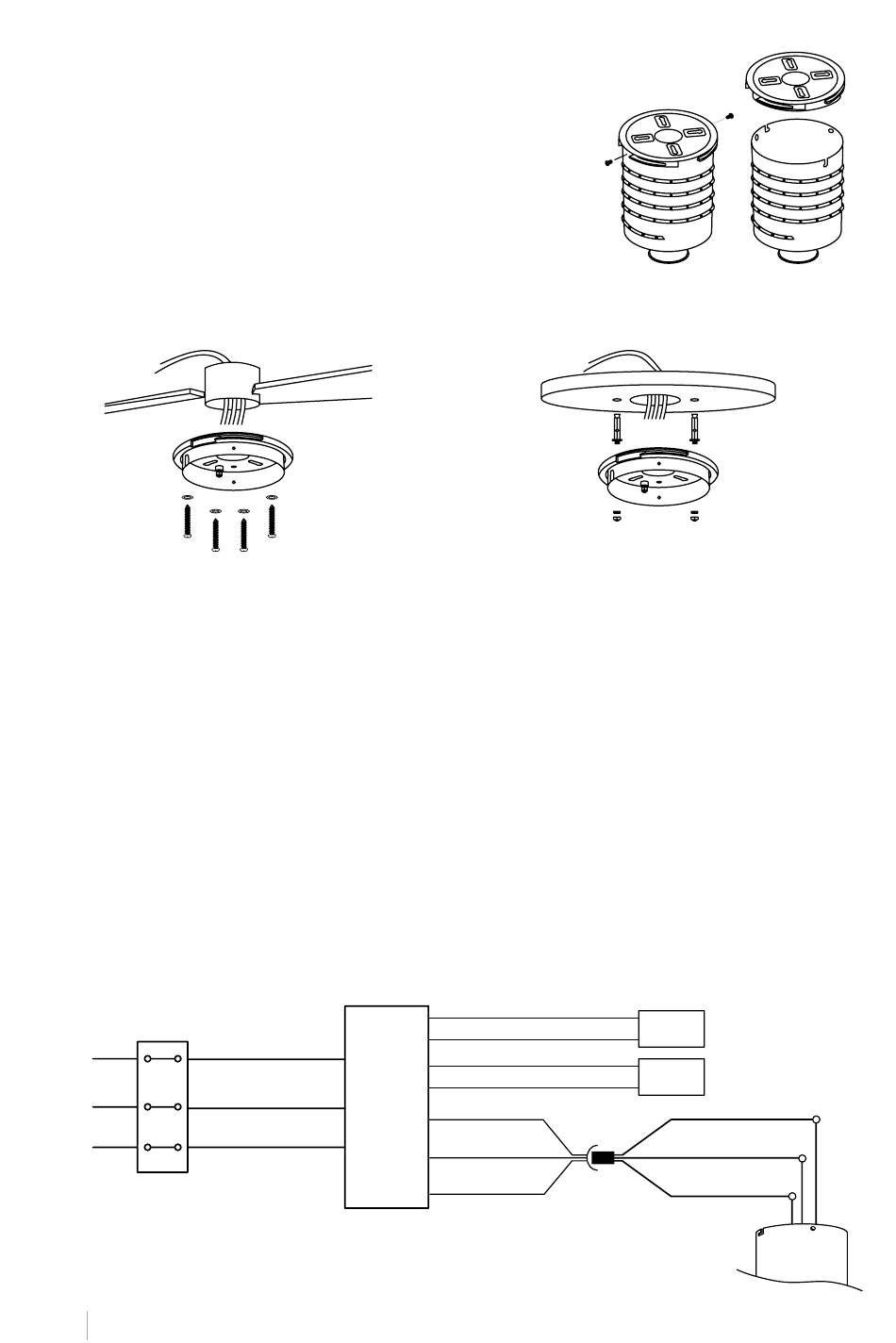

1. Dévissez les vis latérales du support de montage au pla-
fond qui sont fixées au moteur du ventilateur.
2. Retirez avec précaution le support de montage pour l'installer au plafond.
Toiture en bois
Percez les trous nécessaires, puis fixez le
support de montage avec les vis à bois et
les rondelles aux joints du plafond.
NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous de-
vez utiliser des vis de fixation avec levier à ressort (non fournies).
• Marquez la position correcte des trous et fixez le support de montage à l'aide des vis avec
chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de
montage doit supporter tout le poids du ventilateur.
R ACCOR DE ME N T DU CÂB L AGE
Connecter les fils du récepteur aux fils du moteur du ventilateur en suivant les indications de
couleur. Veillez à ce que la connexion soit bien serrée.
Connexion à la terre
(vert / jaune)
Connexion
à la terre
Entrée L (noir)
L
Entrée N (blanc)
N
