INSTAL AN D O O S UP ORT E D E MO NTAG E M
• Verifique se o teto onde pretende montar o ventilador é está-
vel e capaz de suportar com segurança o peso do ventilador.
• Não fixe o suporte de montagem diretamente em tetos com
menos de 10 mm para evitar o risco de o parafuso se soltar
e sair.

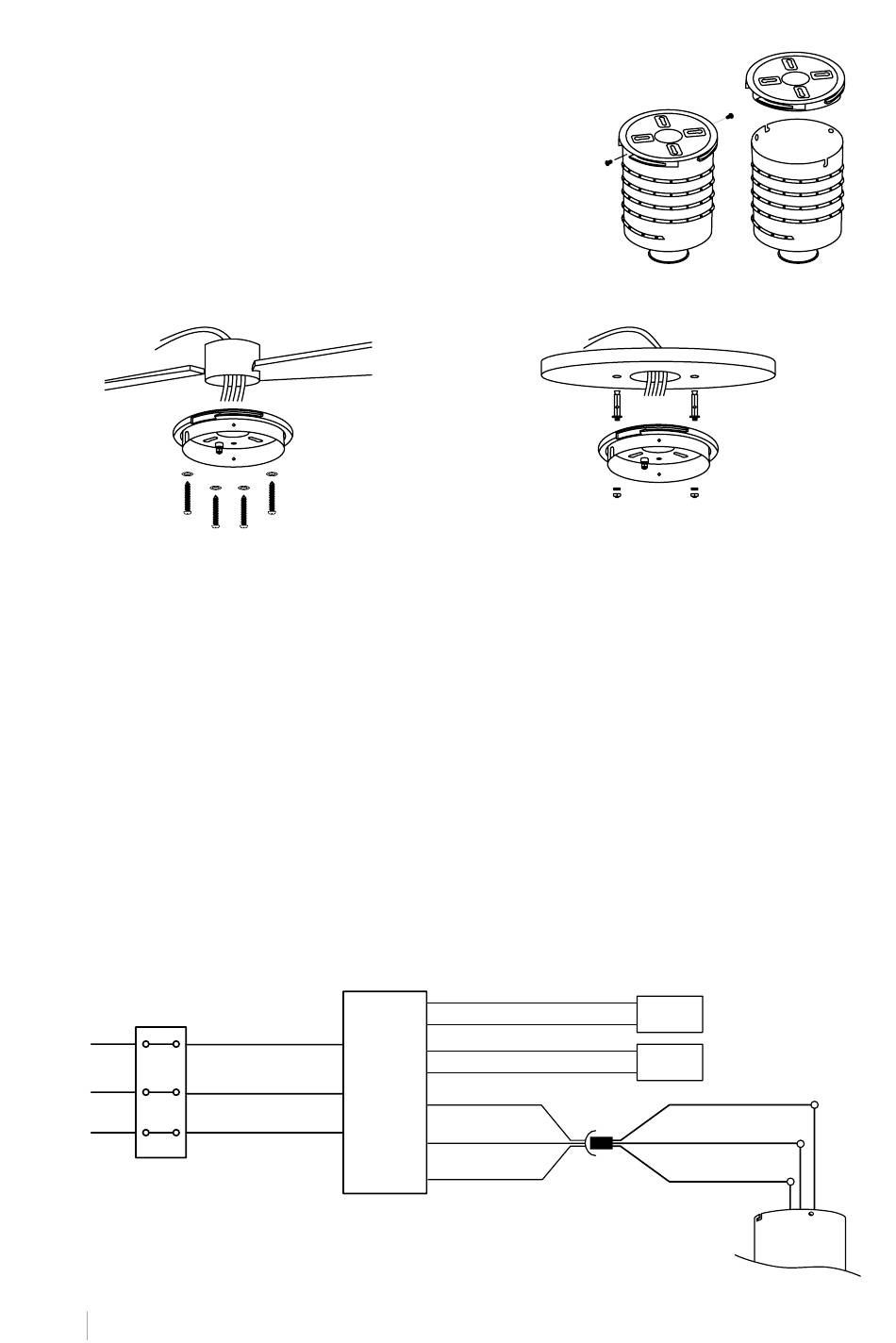

1. Desaperte os parafusos laterais do suporte de monta-
gem no teto que estão fixados ao motor do ventilador.
2. Retire cuidadosamente o suporte de montagem para o instalar no teto.
Telhado de madeira
Faça os furos necessários e fixe o suporte
de montagem com os parafusos e arruelas
para madeira nas juntas do teto.
OBSERVAÇÃO: Este ventilador também pode ser instalado em teto falso, para isso deverá
utilizar parafusos de fixação com alavanca de mola (não incluídos).
• Marque a posição correta dos furos e fixe o Suporte de montagem utilizando os parafusos
com buchas metálicas ou parafusos e arruelas adequados ao tipo de teto escolhido.
• Verifique a instalação correta do suporte antes de pendurar o ventilador. O suporte de
montagem deve suportar todo o peso do ventilador.
LIG A R A CAB L AGE M
Efetuar a ligação entre os fios do recetor e os fios do motor do ventilador de acordo com as
indicações de cor. Certifique-se de que a ligação está bem apertada.
Ligação à terra
(verde / amarelo)
Ligação
terra
Entrada L (preto)
L
Entrada N (branco)
N
P ORTU GU Ê S
26
Faça furos com broca de 8mm, de acordo
com o comprimento dos parafusos de expan-
são. Em seguida, fixe o suporte de montagem
ao teto com os parafusos de expansão.
Luz L2 (castanho)
Luz N2 (cinzento)
Luz L1 (branco)
Luz N1 (azul)
Recetor
da unidade
Motor U (castanho)
de controlo
V (vermelho)
W (cinzento)
Telhado de concreto
Luz 2
Luz 1
Motor DC L (castanho)
Motor DC L (vermelho)
Motor DC L (cinzento)
