5.5
Procédé de soudage TIG
5.5.1
Raccord torche pour soudage
Pos. Symbole Description
1
2
3
4
5
6
7
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou d'ac-
couplement.
•
Brancher la fiche de courant de soudage de la torche combinée dans la prise de raccordement
(courant de soudage (-)) et verrouiller en tournant vers la droite (uniquement pour les variantes avec
raccord de courant de soudage séparé).
Si applicable :
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
5.5.2
Sélection du travail de soudage
Pour la sélection de la tâche de soudage et l'utilisation du générateur, voir les instructions d'utilisation
correspondantes « Commande ».
099-005637-EW502
27.04.2021
0
Torche de soudage
Faisceau de torche de soudage
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
Prise de raccordement courant de soudage « - »
• ----------- Soudage TIG : Raccordement courant de soudage pour torche
Source de courant
Respecter les instructions des documents système supplémentaires !
Structure et fonctionnement

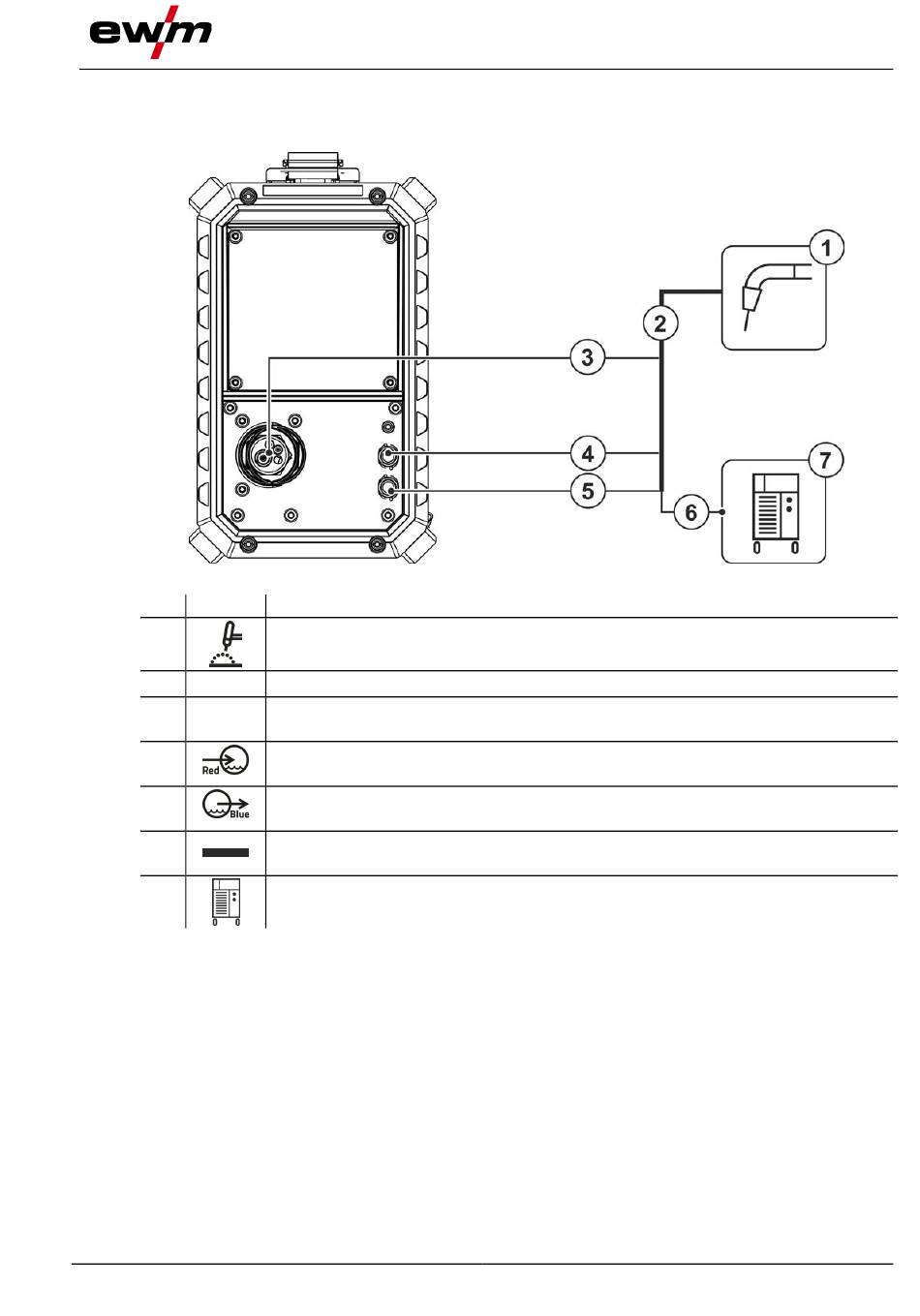

Illustration 5-18
Procédé de soudage TIG
35
