8 Motorzeis voor de gebruiker instellen

► Drukring (3) zo op het metalen snijgarni‐
tuur (4) plaatsen, dat de bolling naar boven is
gericht.
► Draaischotel (2) zo op de drukring (3) plaat‐
sen, dat de gesloten zijde naar boven is
gericht.
► Blokkeerpen (7) tot aan de aanslag in de
boring drukken en ingedrukt houden.
► Metalen snijgarnituur (4) zo ver linksom
draaien, tot de blokkeerpen (7) aangrijpt.
De as (6) is geblokkeerd.
► Moer (1) linksom op de as draaien en vast‐
draaien.
► Blokkeerpen (7) uit de boring trekken.
7.5.2 Metalen snijgarnituur demonteren
► De motorzeis uitschakelen, de arrêteerhendel
in stand schuiven en de accu eruit nemen.
► De blokkeerpen tot aan de aanslag in de
boring drukken en ingedrukt houden.
► Het metalen snijgarnituur zo ver rechtsom
draaien, tot de blokkeerpen aangrijpt.
De as is geblokkeerd.
► De moer rechtsom losdraaien.
► Draaischotel, drukring, metalen snijgarnituur
en schoepenwiel wegnemen.
► Blokkeerpen uit de boring trekken.

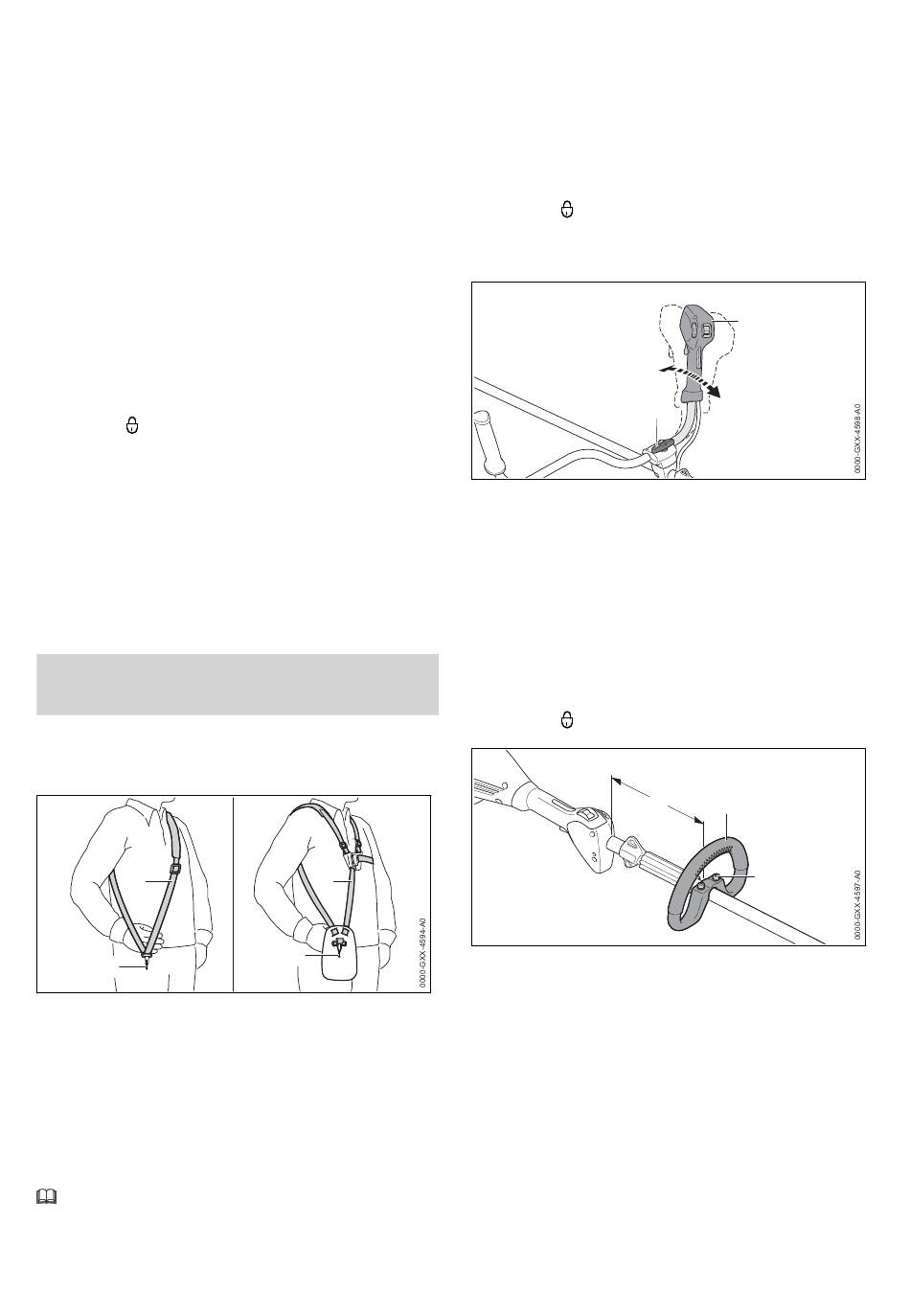

8 Motorzeis voor de gebrui‐
ker instellen
8.1 Draagsysteem omdoen en
afstellen
1
2
► De enkele schouderriem (1) of de dubbele
schouderriem (3) omdoen.
► De enkele schouderriem (1) of de dubbele
schouderriem (3) zo afstellen dat de karabijn‐
haak (2) ongeveer een handbreedte onder de
rechterheup ligt.
Andere draagsystemen die gebruikt mogen wor‐
den, staan vermeld in deze gebruiksaanwijzing,
21.
0458-709-9921-C
3
2
8.2

Handgreep instellen

FSA 90
De dubbele handgreep kan, afhankelijk van de
lichaamslengte van de gebruiker, in verschil‐
lende standen worden afgesteld.
► De motorzeis uitschakelen, de arrêteerhendel
in stand schuiven en de accu eruit nemen.
► Haak de motorzeis met de karabijnhaak van
het draagsysteem aan de draagoog vast.
► Knevelbout (1) losdraaien.
► Dubbele handgreep (2) in de gewenste stand
kantelen.
► Knevelbout (1) vastdraaien.
FSA 90 R
De beugelhandgreep kan, afhankelijk van het
gebruik en de lichaamslengte van de gebruiker,
in verschillende standen worden afgesteld.
► De motorzeis uitschakelen, de arrêteerhendel
in stand schuiven en de accu eruit nemen.
► Bouten (2) losdraaien.
► Beugelhandgreep (1) zo in de gewenste stand
verschuiven, dat aan de volgende voorwaar‐
den wordt voldaan:
– Als er een maaikop wordt gebruikt:
a = maximaal 30 cm
– Als er een metalen snijgarnituur wordt
gebruikt: a = maximaal 25 cm
► Bouten (2) zo vast aandraaien, dat de beugel‐
handgreep (1) niet meer op de steel/maai‐
boom kan worden verdraaid.
Nederlands
2
1
a
1
2
157
