INSPECTION DE LA PRESSION DE RÉFRIGÉRANT
Plage de basse pression de retour d'air du réfrigérant
R32 : 0,8 à 1,2 MPa ; plage de haute pression
d'évacuation d'air : 3,2 à 3,7 MPa ; cela signifie que le
système de réfrigération ou le réfrigérant d'un
climatiseur présente une anomalie si les plages de
pression d'évacuation d'air et de retour d'air du
compresseur détecté dépassent dans une large
mesure les plages normales.
(1)
Dévissez et enlevez les capuchons des vannes à 2
voies et à 3 voies.
(2)
Dévissez et enlevez le capuchon du port de service.
(3)
Branchez le tuyau de la pompe à vide au port de
service.
(4)
Actionnez la pompe à vide pendant 10 à 15 minutes
jusqu'à ce qu'un vide absolu de 10 mmHg soit atteint.
Tout en laissant fonctionner la pompe à vide, fermez
(5)
le bouton basse pression du raccord de la pompe à
vide. Arrêtez la pompe à vide.
(6)
Ouvrez la vanne à 2 voies de ¼ de tour, puis fermez-
la après 10 secondes. Vérifiez l'étanchéité de tous les
joints à l'aide d'eau savonneuse ou d'un détecteur de
fuites électronique.
(7)
Tournez le corps des vannes à 2 voies et à 3 voies.
Débranchez le tuyau de la pompe à vide.
(8)
Réinstallez et serrez tous les bouchons sur les vannes.
TEST DE FONCTIONNEMENT
1.
Installez le revêtement isolant autour des joints de
l'unité intérieure et fixez-le avec du ruban isolant.
2.
Fixez la partie excédentaire du câble signal au tuyau
ou à l'unité extérieure.
3.
Fixez les tuyaux au mur (après les avoir recouverts
de ruban isolant) à l'aide de colliers ou insérez-les
dans des goulottes en plastique.
4.
Bouchez le trou dans le mur à travers lequel les
tuyaux passent afin d'empêcher toute pénétration
d'air ou d'eau.
Test de l'unité intérieure
La mise en marche / l'arrêt et le ventilateur
fonctionnent-ils normalement ?

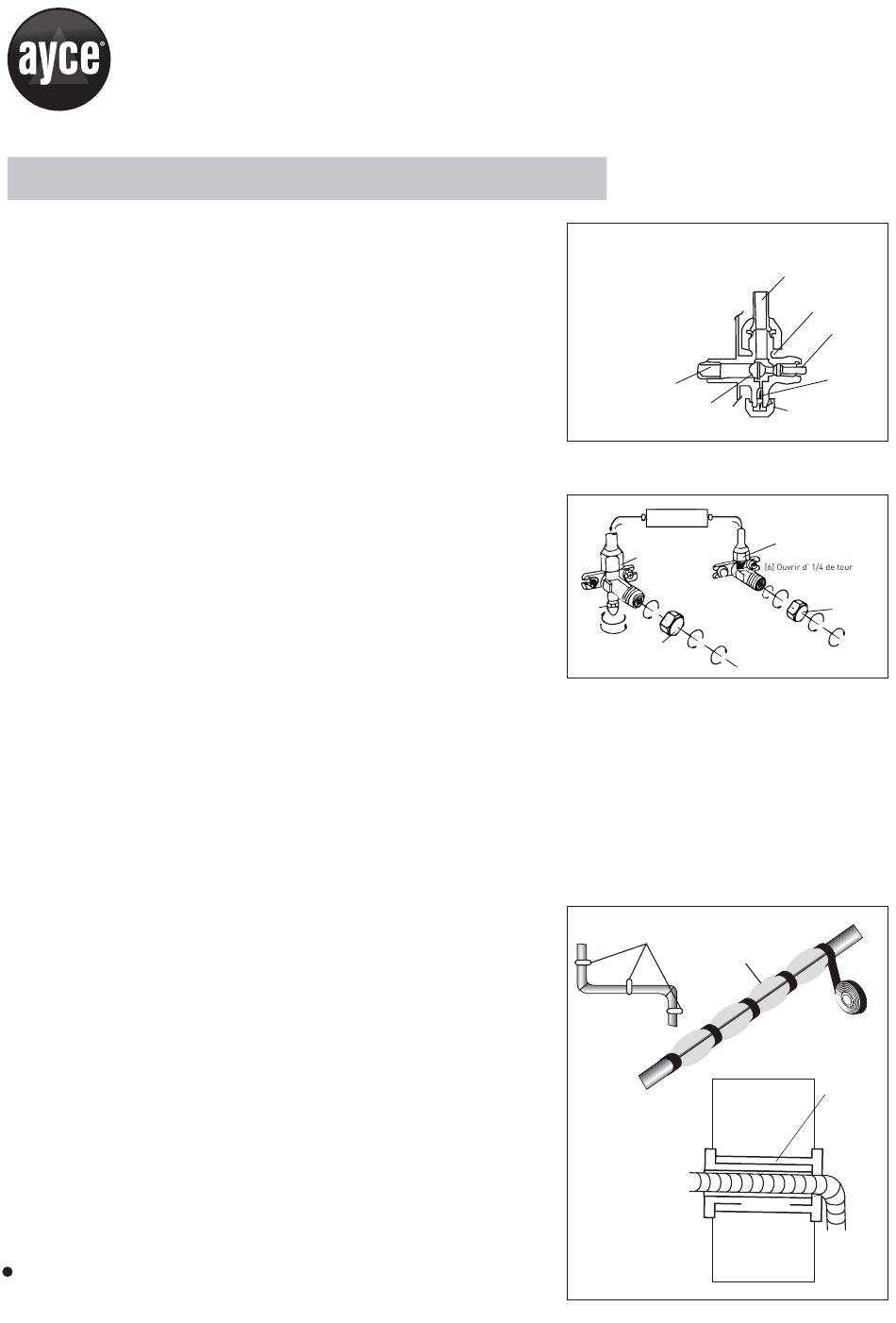

Schéma pour vanne à 3 voies
Connexion à l'unité intérieure
Connexion à
l'unité extérieure
Noyau
de vanne
Unité intérieure
Sens d'écoulement du
réfrigérant
Vanne à 3 voies
[7] Tourner pour ouvrir
Écrou du
complètement la vanne
port de
service
[1] Tourner
[2] Tourner
Capuchon
[8] Serrer
de vanne
Bornes
Revêtement isolant
Canalisation
Canalisation
[intérieur]
Position ouverte
Broche
Aiguille
Capuchon du
port de service
Vanne à 2 voies
[7] Tourner pour ouvrir
complètement la vanne
Capuchon
de vanne
[1] Tourner
[8] Serrer
[8] Serrer
Ruban isolant
Joint
[extérieur]
Mur
