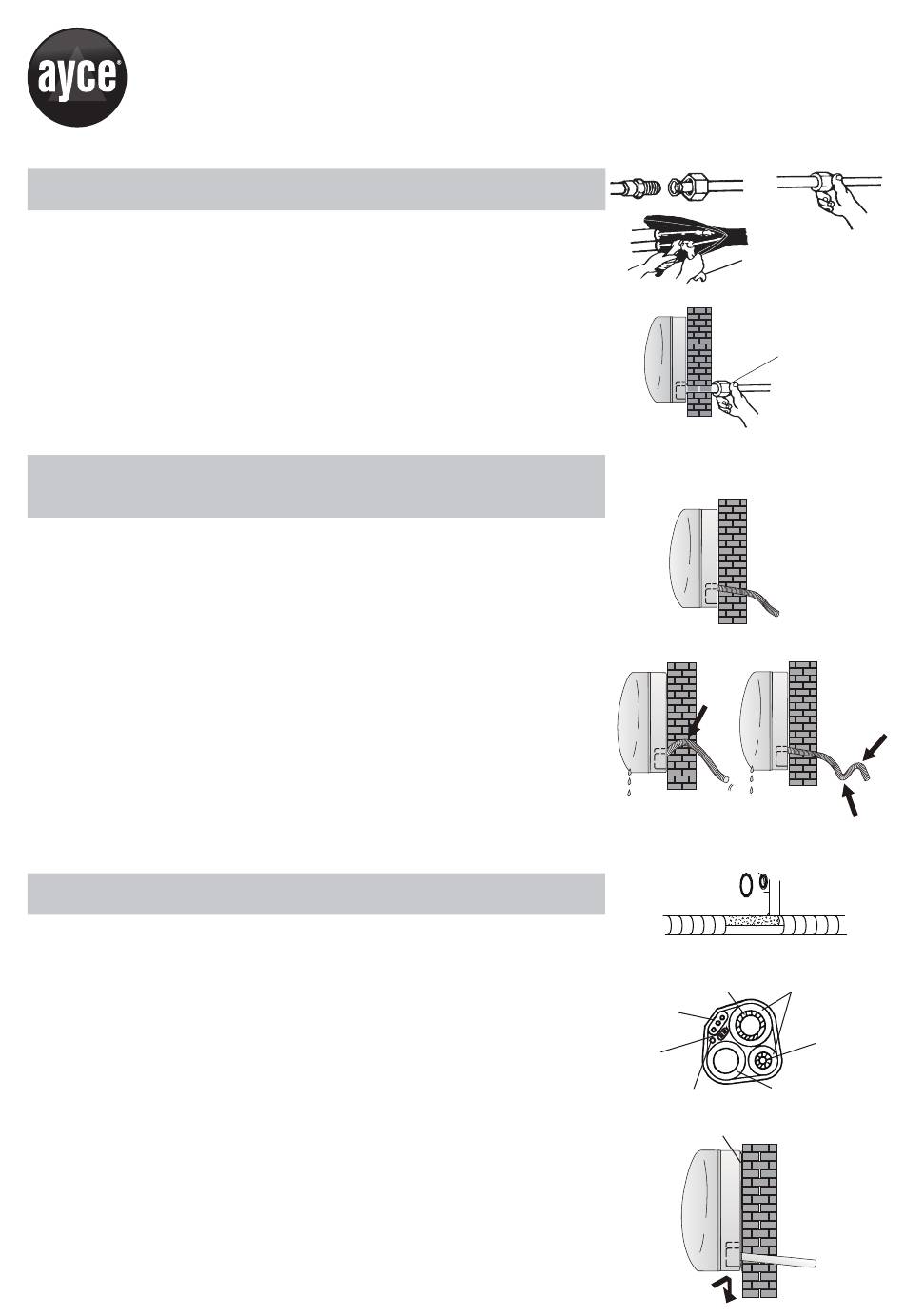

RACCORDEMENTS À L'UNITÉ INTÉRIEURE
1. Enlevez le capuchon du tuyau de l'unité intérieure (vérifiez
s'il n'y a pas de débris à l'intérieur).
2. Insérez l'écrou conique et créez une bride à l'extrémité du
tuyau de raccordement.
3. Serrez les raccords à l'aide de deux clés que vous faites
tourner dans les directions opposées.
4. Pour les réfrigérants R32, les raccords mécaniques doivent
se trouver à l'extérieur.
ÉVACUATION DE L'EAU DE CONDENSATION DE L'UNITÉ
INTÉRIEURE
L'évacuation de l'eau de condensation de l'unité intérieure est
fondamentale pour la réussite de l'installation.
1. Placez le flexible d'évacuation en dessous des tuyaux en
veillant à ne pas créer de siphons.
2. Le flexible d'évacuation doit être en légère pente pour
faciliter l'évacuation.
3. Ne pliez pas le flexible d'évacuation, ne le laissez pas
dépasser ou ne le tordez pas, et ne placez pas son extrémité
dans l'eau. Si vous raccordez une rallonge au flexible d'
évacuation, veillez à ce qu'elle soit isolée lorsqu'elle passe
dans l'unité intérieure.
INSTALLATION DE L'UNITÉ INTÉRIEURE
Après avoir raccordé les tuyaux selon les instructions, installez
les câbles de raccordement. Ensuite, installez le flexible
d'évacuation. Après le raccordement, entourez les tuyaux, les
câbles et le flexible d'évacuation avec un matériau isolant.
1. Installez les tuyaux, les câbles et le flexible d'évacuation
correctement.
2. Recouvrez les joints des tuyaux de matériau isolant,
maintenu avec un ruban en vinyle.
3. Faites passer les tuyaux, les câbles et le flexible de vidange
par le trou dans le mur et fixez fermement l'unité intérieure
sur la partie supérieure de la plaque de fixation.
4. Appuyez sur la partie inférieure de l'unité intérieure jusqu'à
ce qu'elle soit fermement fixée contre la plaque de fixation.
Clé dynamométrique
Intérieur Extérieur
Les raccords doivent
se trouver à l'extérieur
Oui
Non
Recouvert d'un ruban en vinyle
Tuyau de
réfrigérant
Câble de
raccordement
Câble de
raccordement 1
(pour pompe à
Tuyau d'évacuation
chaleur)
Câble de la sonde
de l'eau de condensation
(pour pompe à chaleur)
Plaque de montage
Non
Gaine
isolante
Tuyau de
réfrigérant
