INSTALLATION DE L'UNITÉ EXTÉRIEURE
L'unité extérieure doit être installée sur un mur solide et fixée
fermement.
La procédure suivante doit être observée avant de raccorder
les tuyaux et de connecter les câbles : déterminez la meilleure
position sur le mur et laissez suffisamment d'espace pour
pouvoir effectuer l'entretien facilement.
Fixez le support au mur à l'aide de chevilles et vis adaptées à
ce type de mur.
Utilisez une plus grande quantité de vis et chevilles que ce qui
est normalement requis pour le poids qu'elles doivent
supporter pour éviter les vibrations durant le fonctionnement
et pour que l'unité reste fixée dans la même position pendant
plusieurs années sans que les vis se desserrent.
L'unité doit être installée selon les réglementations nationales.

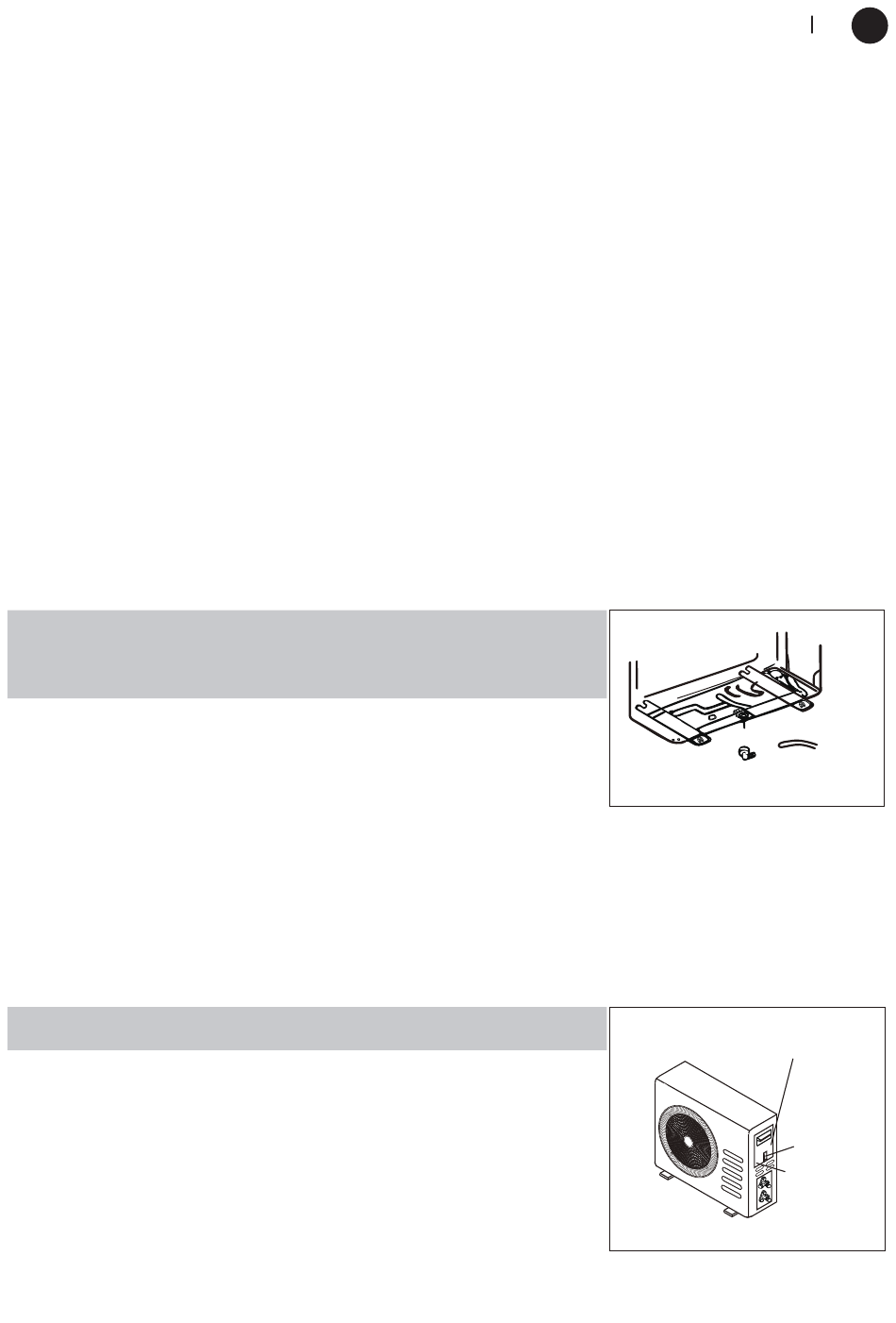

ÉVACUATION DE L'EAU DE CONDENSATION DE L'UNITÉ
EXTÉRIEURE (UNIQUEMENT POUR LES MODÈLES AVEC
POMPE À CHALEUR)
L'eau de condensation et la glace qui se forment dans l'unité
extérieure durant l'opération de chauffage peuvent être
vidangées par le flexible d'évacuation.
1. Fixez le raccord d'évacuation dans l'orifice de 25 mm se
trouvant dans la partie de l'unité indiquée sur le schéma.
2. Raccordez le raccord d'évacuation avec le flexible
d'évacuation. Soyez attentif à ce que l'eau soit vidangée
vers un endroit approprié.
RACCORDEMENTS ÉLECTRIQUES
1. Enlevez la poignée du panneau droit de l'unité extérieure.
2. Branchez le cordon d'alimentation au bornier.
Le branchement des câbles doit correspondre à celui de
l'unité intérieure.
3. Fixez le cordon d'alimentation avec le serre-fils.
4. Vérifiez si le câble a été fixé correctement.
5. Une mise à la terre efficace doit être garantie.
6. Remettez la poignée en place.
56 57
Orifice de
tuyau de
vidange
vidange
Schéma de câblage
au dos du couvercle
Déposez le
panneau
latéral droit
Unité extérieure
FR
Vis
