HID312 e HID525 50 Hz
Manuale d'uso e installazione
Installazione
L'installazione deve essere eseguita da un tecnico
installatore esperto in macchine del ghiaccio. Per
trovare l'installatore più vicino, contattare il numero
indicato sul retro del manuale o visitare il sito www.
scotsman-ice.com per conoscere i distributori o le
società di assistenza di zona.
Per funzionare la macchina necessita di
alimentazione, acqua e di uno scarico. Individuare il
raccordo per l'alimentazione acqua sul retro in basso
dell'involucro e dotarsi del corretto raccordo per il
collegamento all'alimentazione acqua.
Componenti idraulici:
• il collegamento per l'alimentazione acqua è situato
sul pannello posteriore.
di un singolo ingresso per l'acqua da 3/4 gas BNF,
con un tubo flessibile in dotazione.

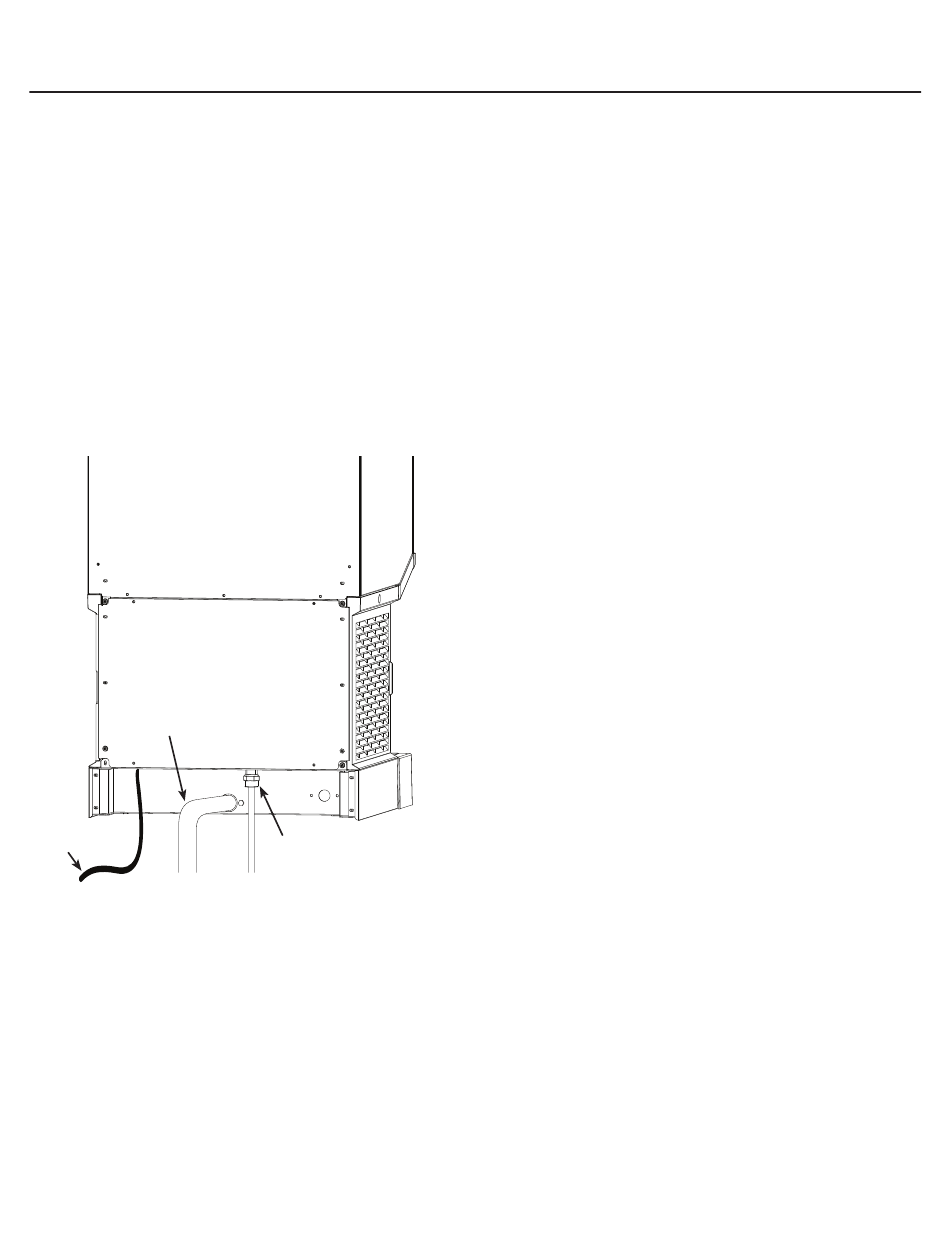

Tubo di scarico
Cavo di
alimentazione
Utenze con raffreddamento ad aria
Nota: nella dotazione è incluso un tubo flessibile
nuovo; non riutilizzarne uno vecchio.
Tutti i modelli:
collegare l'alimentazione acqua potabile all'ingresso
posto sul retro in basso dell'unità. Si consiglia di
utilizzare un tubo OD da 9,52 mm. È possibile,
tuttavia non obbligatorio, utilizzare dei filtri dell'acqua.
Tenere presente che i filtri dell'acqua a carbone o a
carbone attivo sono utilizzati per eliminare i problemi
di sapore e di odore; tuttavia, questi filtri sono anche
I modelli a 50 Hz dispongono
Collegamento
all'acqua potabile
in grado di eliminare il cloro che il servizio idrico
locale potrebbe aver aggiunto per depurare l'acqua. In
questo caso, potrebbe essere necessario igienizzare
l'apparecchiatura con una maggiore frequenza.
Collegare il tubo di scarico al raccordo di scarico
centrale posto sul retro dell'involucro. Utilizzare
un tubo rigido da 18 mm realizzato con materiale
conforme alle norme locali. Il pozzetto di scarico della
macchina funge da sfiato interno; non sono necessari
altri sfiati a meno che non si debba percorrere un
tratto in orizzontale eccessivamente lungo. Il tubo di
scarico deve essere inclinato verso il basso di 6,35
mm per 30 cm rispetto allo scarico dell'edificio. Si
consiglia di isolare il tubo di scarico nella maggior
parte degli ambienti.
Alimentazione elettrica
Cavi di alimentazione:
I modelli a 50 Hz sono dotati di un cavo senza spina.
Quando si aggiunge una spina,
alimentazione osservando le norme elettriche locali.
Scegliere una spina adeguatamente omologata
per il Paese di utilizzo, la corrente nominale
dell'apparecchiatura e l'idoneità all'uso con un cavo
H05VV-F da 1,5 mm 2 x 3 conduttori.
Nota: nel caso in cui il cavo di alimentazione sia
danneggiato, deve essere sostituito con un cavo
simile. I cavi sostitutivi possono essere richiesti
al rappresentante locale del produttore. Per
prevenire possibili rischi, la sostituzione deve
essere eseguita solo da un tecnico qualificato.
Il sezionamento dall'alimentazione di rete prevede
la separazione tra i contatti in tutti i poli in modo da
sezionare completamente l'apparecchio in condizioni
di sovratensione di categoria III. I dispositivi per
il sezionamento devono essere incorporati nella
linea di alimentazione in conformità con le norme di
cablaggio.
Posizionare l'unità nella sua ubicazione finale.
Livellare l'unità sui quattro lati.
Sigillare il piano d'appoggio come prescritto dalle
norme locali.
Aprile 2015
Pagina 8
collegarla al cavo di
