14. INFORMACJE O ŁAŃCUCHU
Przed przystąpieniem do ostrzenia, łańcuch musi być
kompletnie sprawdzony, aby upewnić się, że jest w dobrym
stanie.
(Rys. 4) Części zęba są:
1 Część górna
2 Górny kąt cięcia
3 Boczny kąt cięcia
4 Głębokość ostrzenia
5 Ogranicznik głebokości
6 Końcówka
7 Obrzeże
8 Otwór nitu
(Rys. 5) Części łańcucha są:
1 Ogniwo łączne
2 Ząb lewy
3 Ząb prawy
4 Ogniwo prowadzące (wleczenia)
5 Nit
15. IDENTYFIKACJA ŁAŃCUCHA
- Przed rozpoczęciem ostrzenia, należy rozpoznać
typ łańcucha i odnoszące się kąty regulacyjne. Te
charakterystyki zawarte są w instrukcji obsługi piły
motorowej, na której jest zamontowany łańcuch lub na
opakowaniu łańcucha.
- Zazwyczaj, na ogniwie wleczenia, znajduje się kod
identyfikacyjny łańcucha.
- Identyfikacja łańcucha może nastąpić także za pomocą
pomiaru przyrządami pomiarowymi, używając wzornik i
kaliber.

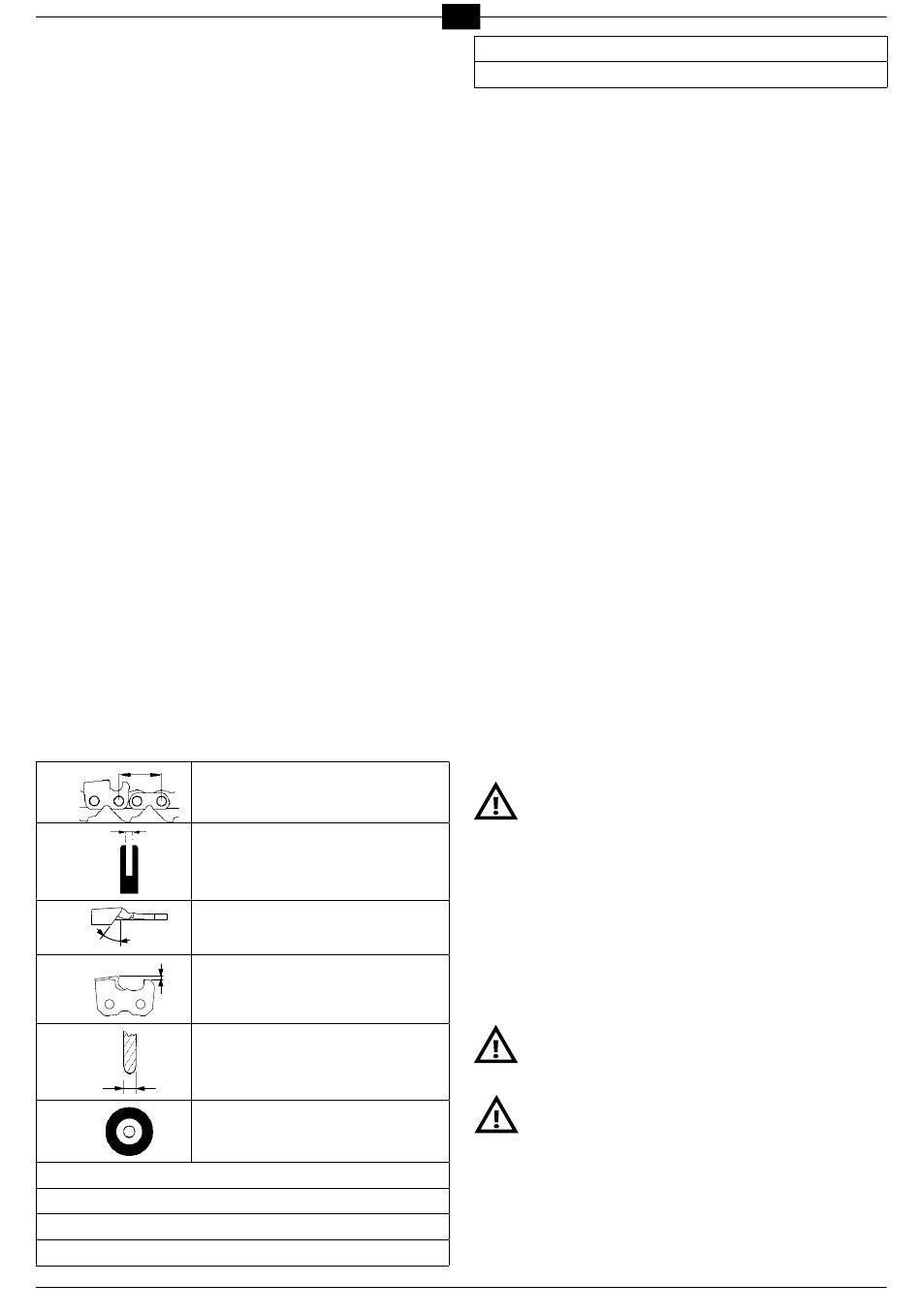

- Na końcu niniejszej instrukcji obsługi znajduje się TABELA
SPISU ŁAŃCUCHÓW.
W kolumnach tej tabeli przedstawione są następujące
dane:
÷ 2
A Skok łańcucha
B Szerokość ogniwa wleczenia
C Górny kąt ostrzenie (obrót imadła)
F Głębokość ogranicznika
G Grubość ściernicy
H Kod ściernicy
I Kody łańcuchów Oregon
L Kody łańcuchów Windsor
M Kody łańcuchów SABRET/TSC EXCEL
N Kody łańcuchów Carlton
46
PL
O Kody łańcuchów Stihl
P Kody łańcuchów EM
15.1 POMIARY NARZĘDZIOWE (RYS. 6)
a - u żywając odpowiedni profil, ustalić głębokość ogranicznika.
b - p rzybliżając wzornik do tego boku, ustalić SKOK łańcucha.
c - p rzybliżając wzornik do tego boku, jest możliwe ustalenie
długości zęba.
d - S zerokość ogniwa wleczenia, można wymierzyć za po-
mocą odpowiedniego przyrządu (np. kaliber).
16. MONTAŻ ŚCIERNICY
16.1 SPRAWDZENIE ŚCIERNICY (RYS. 7)
Unieść ściernicę zawieszoną za środkowy otwór.
Uderzać delikatnie o brzeg ściernicy niemetalowym
przedmiotem (Rys. 7). Jeżeli słychać metalowy głuchy
odgłos, znaczy to, że ściernica może być uszkodzona: nie
używać jej!
16.2 OSTRZEŻENIA DOTYCZĄCE ŚCIERNICY
- stosować ściernicę odpowiadającą typowi łańcucha do
ostrzenia, konsultując tabelę łańcuchów załączoną na końcu
instrukcji obsługi.
- nie należy wstawiać ściernicy w piastę na siłę, ani modyfikować
średnicy otworu centrowania. Unikać stosowania ściernic,
które nie pasują dokładnie.
- do montażu ściernicy stosować wyłącznie piasty i kołnierze
czyste i nie uszkodzone.
- sprawdzić, czy wielkości średnic zewnętrznych piasty i
kołnierza są identyczne (Rys. 8).
16.3 MOCOWANIE ŚCIERNICY
- Włożyć i wycentrować dokładnie ściernicę w odpowiednim
gnieździe na piaście (Rys. 9).
- Włożyć i dokładnie wyśrodkować podkładkę R11 na
piaście.
- Dokręcić tuleję G10, tak jak wskazane na Rys. 8-9-10.
Przy montażu kołnierza, zwracać uwagę, aby był
skierowany tak jak wskazane na Rys. 8.
Ściernica zainstalowana ze zbyt dociśniętymi
kołnierzami może połamać się podczas eksploatacji,
co grozi niebezpieczeństwem dla operatora.
17. MOCOWANIE OSŁONY ŚCIERNICY
- Włożyć osłonę p13 na ramię (Rys. 11).
- Sprawdzić, czy wpust L13 jest poprawnie włożony w
gniazdo S13 ochrony P13 (Rys. 11).
- Sprawdzić, czy dwa zęby zaczepu D14, są poprawnie
zaczepione na brzegu ramienia (Rys. 12).
- Włożyć i dokręcić śrubę V13 w odpowiednie gniazdo, aby
umocować osłonę P13 (Rys. 12).
Nie dokręcać za silnie śruby mocującej, aby nie
spowodować pęknięcia osłony.
18. PODŁĄCZENIE ELEKTRYCZNE
- Sprawdzić, czy wartości zasilanie instalacji elektrycznej
są zgodne z wartościami przedstawionymi na tabliczce
danych technicznych.
- Napięcie zasilania nie może różnić się od napięcia
przedstawionego na tabliczce, o ±5%.
- Połączenie do sieci elektrycznej musi być wykonane
zgodnie z normami obowiązującymi w kraju, w którym
urządzenie będzie używane.
