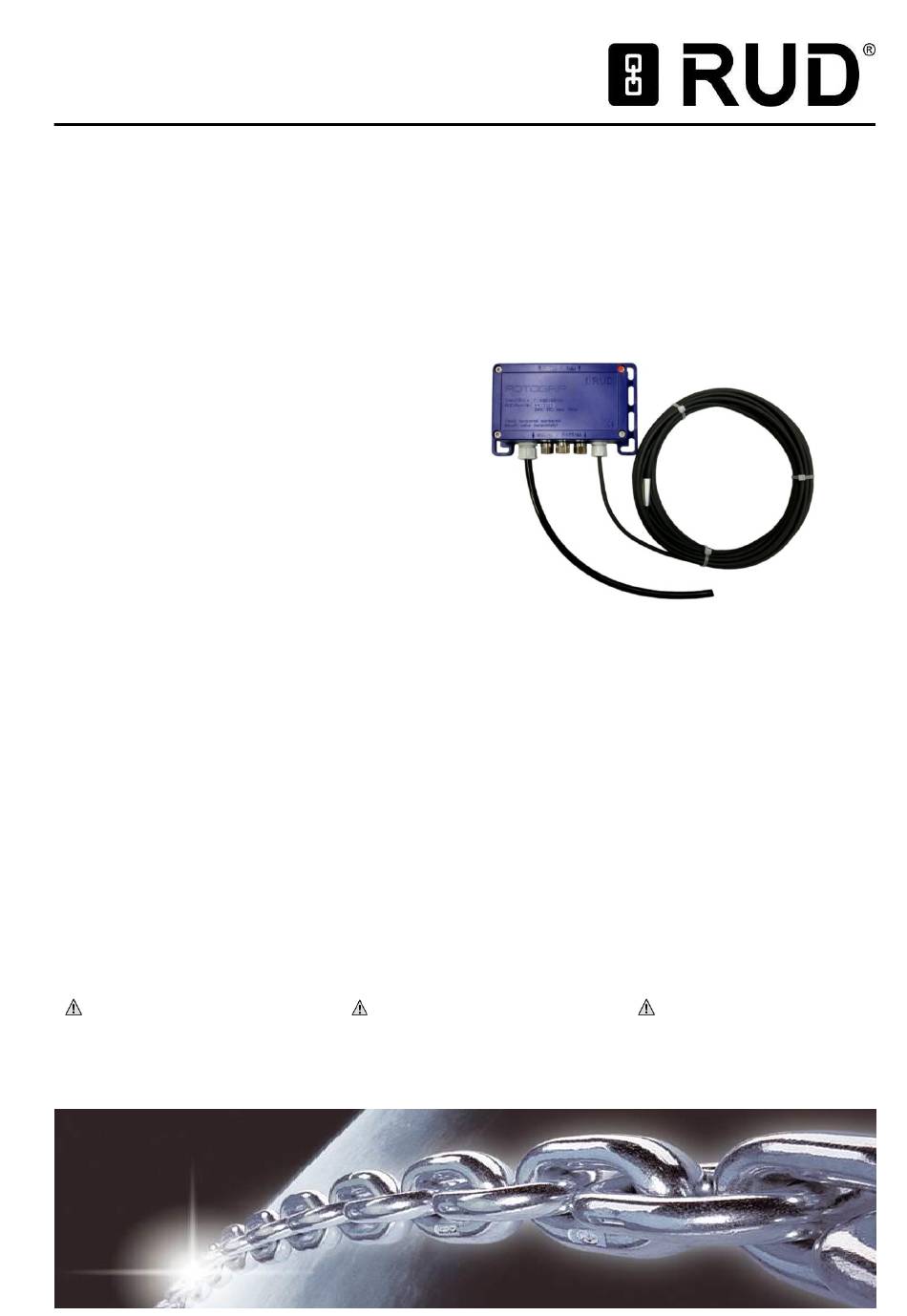

Elektro- Pneumatiksatz
Electric- pneumatic kit
Set électro-pneumatique
ROTOGRIP C
Mercedes-Benz
Actros MPII/ MPIII
84 03 365
Deutsch
Allgemeine Hinweise
Inhalt
Montage Elektromagentventil
Druckluftanschluss
Elektrikanschluss
Für zukünftige Wartungs-
und Servicearbeiten müssen
alle Unterlagen im Fahrzeug
mitgeführt werden.
ompact
English
General instructions
Contents
Fitting solenoid valve
Compressed air connection
Electric connection
All documents must be
kept in the vehicle for future
servicing and maintenance.
S
olution
Francais
Consignes générales
Contenu
Montage de la valve électro-
pneumatique
Raccord de l´air comprimé
Branchement électrique
Pour les travaux de main-
tenance et d'entretien futurs,
tous les documents doivent
se trouver à l'intérieur du
véhicule.
