1 Fonctionnement

1.1 Husqvarna Automower

1
11
12
22

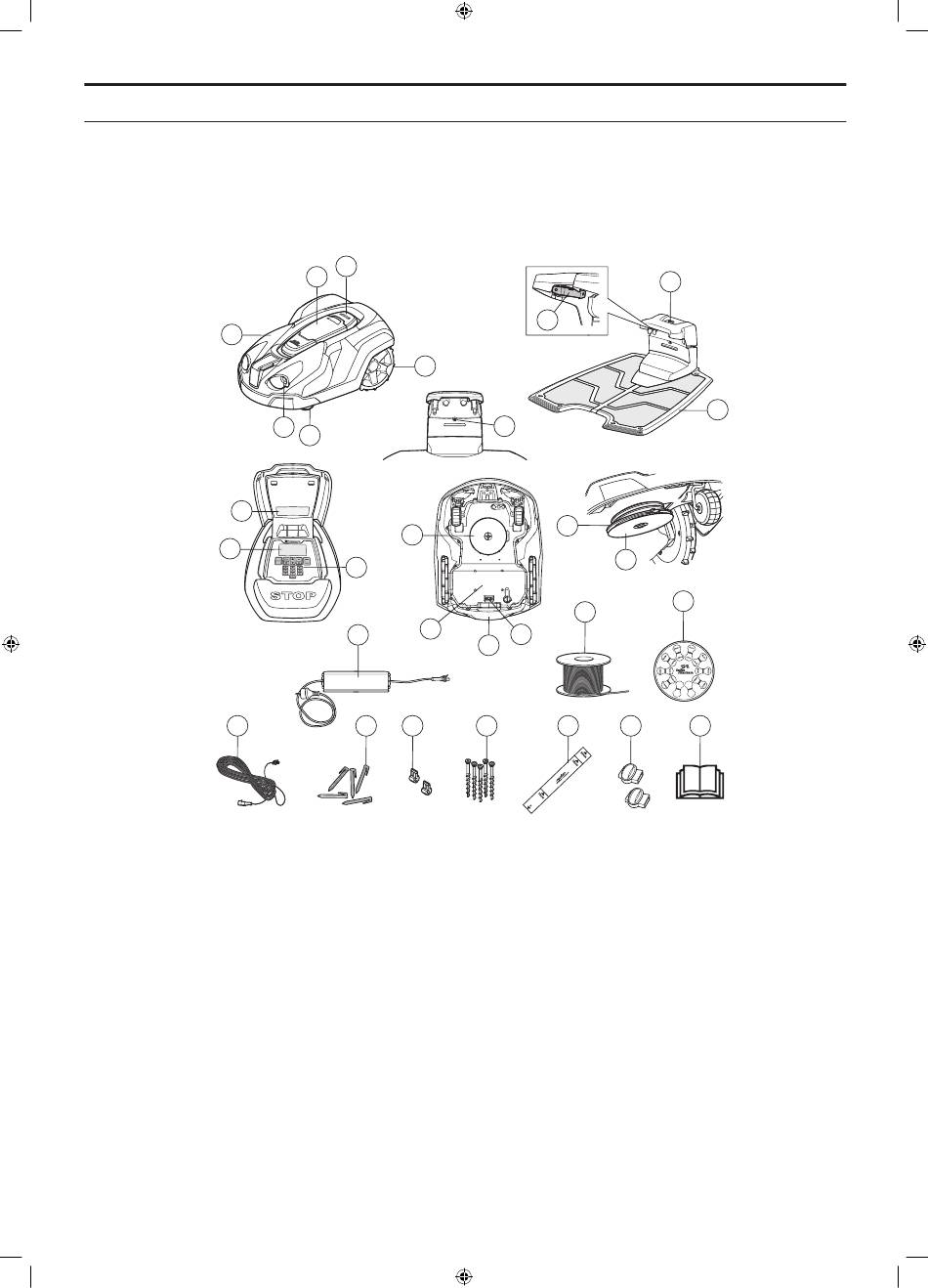

Les numéros de l'illustration représentent :
1. Carrosserie
2. Capot d'accès à l'écran et au clavier
3. Bouton STOP/Bouton de blocage de l'ouverture
du capot
4. Emplacement de montage des accessoires,
p. ex. sonars et éclairage (non disponibles sur
le modèle Automower 320)
®
5. Roue avant
6. Roues arrière
7. Voyant de fonctionnement de la station de charge
8. Bandes de contact
9. Bouton PARK (non disponible sur le modèle
Automower 320)
®
10. Station de charge
11. Plaque d'identification
12. Écran
13. Clavier
14. Système de coupe
1. FONCTIONNEMENT
320 et 330X : présentation des pièces
®
3
2
6
4
5
14
13
15
20
23 24
15. Châssis contenant l'électronique, la batterie et les moteurs
16. Poignée
17. Interrupteur principal
18. Disque de coupe
19. Plaque de protection
20. Transformateur
21. Bobine de câble pour le câble périphérique et le câble guide
22. Câble basse tension
23. Cavaliers
24. Connecteur du câble de boucle
25. Vis pour fixation de la station de charge
26. Règle d'aide à la pose du câble périphérique
27. Raccords de câble
28. Manuel d'utilisation
29. Étiquettes de marquages des câbles
8
7
18
19
21
17
16
25 26 27
9
10
29
581 84 28-01
28
Français - 3
