6.1.12. Page paramètres capteurs

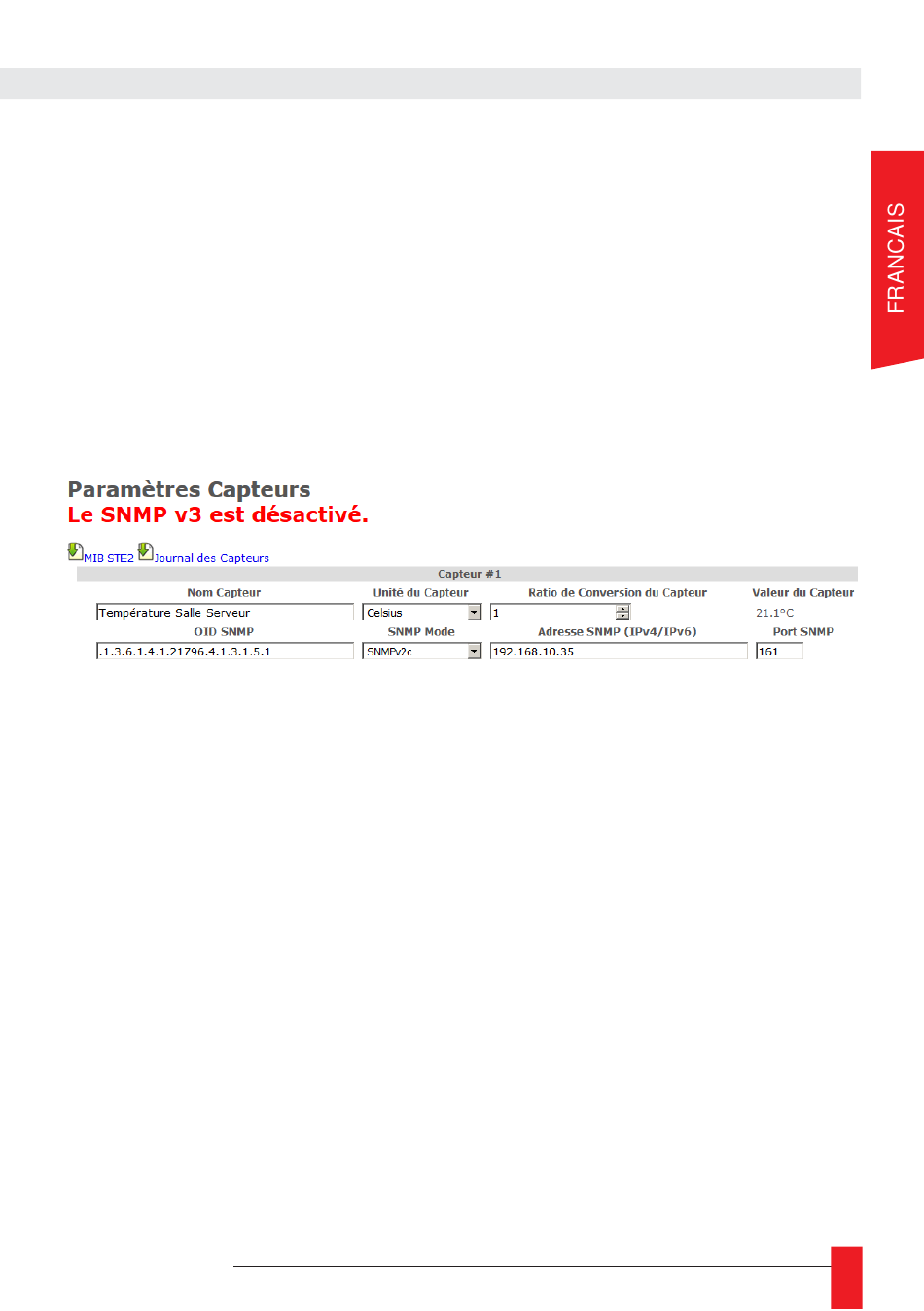

Dans cette page, on pourra configurer le ou les capteurs SNMP associés à l'horloge qui pourra alors
afficher un ou plusieurs températures, des informations d'hygrométrie...
Attention : Cette page n'est disponible que si l'option "CAPTEUR" a été ajoutée à l'horloge lors
de la commande. La page Web Capteurs permet de configurer jusqu'à 3 capteurs SNMP
►
On retrouvera en haut de page, la MIB SNMP intégrée au produit pour récupérer plus facilement
les informations du capteur SNMP STE2 de même qu'un historique des données transmises par
les différents capteurs.
Attention : Merci de bien vous référer à la documentation et notamment à la MIB SNMP du capteur
SNMP pour la configuration et son installation.
Parmi les paramètres que l'on doit renseigner pour configurer un capteur SNMP, il y a :
►
Le nom du capteur : qui permet d'identifier le capteur et sa donnée plus facilement
►
L'unité du capteur : pour que l'affichage puisse indiquer la bonne unité avec la donnée.
►
L'OID SNMP : indique l'OID (index du registre) SNMP où trouver la valeur que l'on souhaite
récupérer.
Ce peut être une suite de chiffres séparés par des points mais dans la cas du STE2, dont la MIB
est intégrée à la LEDI, on pourra utiliser directement la chaine de caractère: STE2::SensorValue.x
avec x étant le numéro du capteur sur le STE2.
►
La version du protocole SNMP que l'on souhaite utiliser : il existe 3 versions (v1, v2c et v3)
dont les paramètres sont configurables dans la Page Web Paramètres SNMP (communauté
SNMPv1/2c, username/mot de passe SNMPv3. On pourra aussi choisir de désactiver l'utilisation
d'un capteur.
►
L'adresse IP et le port SNMP du capteur SNMP. On pourra utiliser un nom d'hôte pour le capteur
si il est renseigné dans le DNS. Le port par défaut du SNMP est le port UDP 161.
►
Le ratio de conversion de la donnée du capteur : par défaut 1. Le système est programmé pour
recevoir la donnée sur un entier qui représente 10 fois la valeur réelle (pour avoir le dixième).
Le STE2 fonctionne sur ce principe, il n'y a donc pas à changer la valeur. mais dans le cas d'un
autre capteur ne suivant pas cette règle on pourra adapter la donnée d'entrée en la divisant par
cette valeur.
►
Valeur du Capteur : pour vérifier la bonne configuration du capteur, on affichera la valeur la plus
récente remontée par le capteur SNMP et formatée pour l'affichage (avec son unité).
Si le capteur ne répond pas ou est désactivé, la valeur du capteur sera mise à "--".
