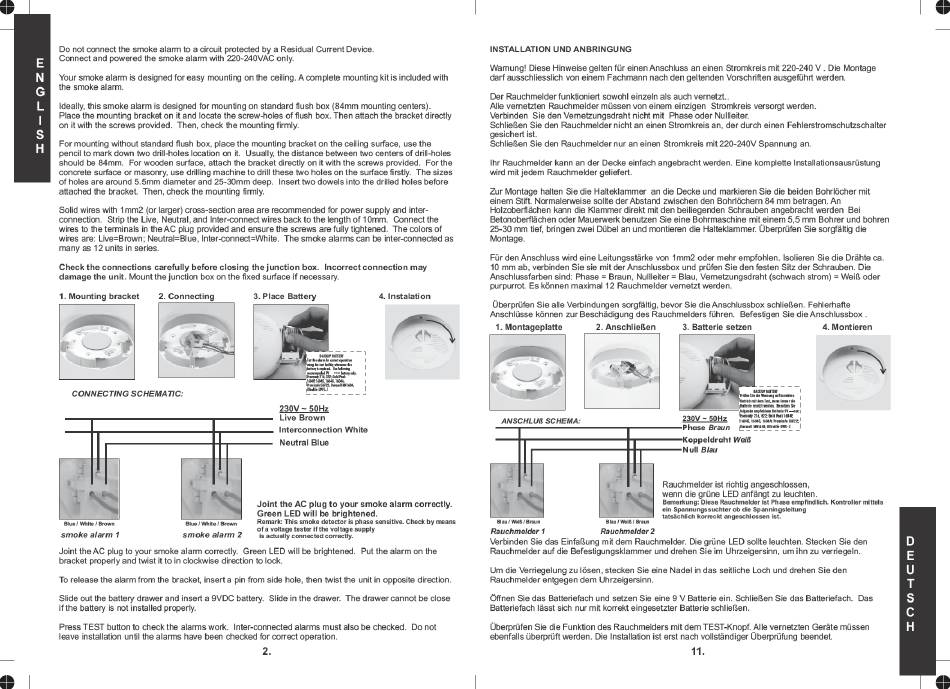

ELRO RM230 Mode D'emploi page 3
Do not connect the smoke alarm to a circuit protected by a Residual Current Device.
Connect and powered the smoke alarm with 220-240VAC only.
Your smoke alarm is designed for easy mounting on the ceiling. A complete mounting kit is included with
the smoke
alarm.
Ideally, this smoke alarm is designed for mounting on standard flush box (84mm mounting centers).
Place the mounting bracket on it and locate the screw-holes of flush box. Then attach the bracket directly
on it with the screws provided. Then, check the mounting firmly.
For mounting without standard flush box, place the mounting bracket on the ceiling surface, use the
pencil to mark down two drill-holes location on it. Usually, the distance between two centers of drill-holes
should be 84mm. For wooden surface, attach the bracket directly on it with the screws provided. For the
concrete surface or masonry, use drilling machine to drill these two holes on the surface firstly. The sizes
of holes are around 5.5mm diameter and 25-30mm
attached the bracket. Then, check the mounting firmly.
Solid wires with Imm2 (or larger) cross-section area are recommended for power supply and inter-
connection. Strip the Live, Neutral, and Inter-connect wires back to the length of 10mm. Connect the
wires to the terminals in the AC plug provided and ensure the screws are fully tightened. The colors of
wires are: Live=Brown;
Neutral=BIue,
Inter-connect=White.
many as 12 units in series.
Check the connections
carefully before closing the junction
damage the unit. Mount the junction box on the fixed surface if necessary.
1. Mounting
bracket
2. Connecting
CONNECTING
SCHEMATIC:
Blue
White
Brown
Blue /
Brown
smoke
alarm
1
smoke
alarm
2
Joint the AC plug to your smoke alarm correctly. Green LED will be brightened. Put the alarm on the
bracket properly and twist it to in clockwise direction to lock.
To release the alarm from the bracket, inserta pin from side hole, then twist the unit in opposite direction.
Slide out the battery drawer and insert a 9VDC battery. Slide in the drawer. The drawer cannot be close
if the battery is not installed properly.
Press TEST
button
to check
the alarms
work.
Inter-connected
leave installation until the alarms have been checked for correct operation.
deep.
Insert two dowels into the drilled holes before
The smoke alarms can be inter-connected
box. Incorrect connection
may
3. Place Battery
4. Instalation
230V
-
50Hz
Live
Brown
Interconnection
White
Neutral
Blue
Joint the AC plug to your smoke alarm correctly.
Green LED will be brightened.
Remark:
This smoke detector
is phase sensitive.
Check by means
of a voltage tester if the voltage
supply
is actudly
connected
correctly.
alarms
must
also be checked.
Do not
2.
INSTALLATION
UND ANBRINGUNG
Wamung! Diese Hinweise gelten für einen Anschluss an einen Stromkreis mit 220-240 V . Die Montage
darf ausschliesslich von einem Fachmann nach den geltenden Vorschriften ausgeführt werden.
Der Rauchmelder
funktioniert
sowohl
Alle vemetzten Rauchmelder müssen von einem einzigen Stromkreis versorgt werden.
Verbinden Sie den Vemetzungsdraht nicht mit Phase Oder Nullleiter.
Schließen
Sie den Rauchmelder
nicht an einen Stromkreis
gesichert ist.
Schließen Sie den Rauchmelder nur an einen Stromkreis mit 220-240V Spannung an.
Ihr Rauchmelder kann an der Decke einfach angebracht werden. Eine komplette Installationsausrüstung
Wird mit jedem Rauchmelder geliefen.
Zur Montage halten Sie die Halteklammer
einem Stift. Normalerweise sollte der Abstand zwischen den Bohrlöchern 84 mm betragen. An
Holzoberfiächen kann die Klammer direkt mit den beiliegenden Schrauben angebracht werden Bei
Betonoberflächen
Oder Mauerwerk
benutzen
25-30 mm tief, bringen zwei Dübel an und montieren die Halteklammer.Überprüfen Sie sorgfältig die
as
Montage.
Für den Anschluss Wird eine Leitungsstärke von Imm2 Oder mehr empfohlen. Isolieren Sie die Drähte ca.
10 mm ab, verbinden Sie Sie mit der Anschlussbox und prüfen Sie den festen Sitz der Schrauben. Die
Anschlussfarben Sind: Phase = Braun, Nullleiter= Blau, Vemetzungsdraht (schwach strom) = Weiß Oder
purpurrot. Es können maximal 12 Rauchmelder vemetzt werden.
Überprüfen Sie alle Verbindungen sorgfältig, bevor Sie die Anschlussbox schließen. Fehlerhafte
Anschlüsse können zur Beschädigung des Rauchmelders führen. Befestigen Sie die Anschlussbox .
1. Montageplatte
2. Anschließen
ANSCHLUß
SCHEMA:
Bau
Braun
Blau
weiß
Rauchmelder
1
Rauchmelder
Verbinden Sie das Einfaßung mit dem Rauchmelder. Die grüne LED sollte leuchten. Stecken Sie den
Rauchmelder auf die Befestigungsklammer und drehen Sie im Uhrzeigersinn, um ihn zu verriegeln.
IJm die Verriegelung zu lösen, stecken Sie eine Nadel in das seitliche Loch und drehen Sie den
Rauchmelder entgegen dem Uhrzeigersinn.
Öffnen Sie das Batteriefach
und setzen Sie eine 9 V Batterie ein. Schließen
Batteriefach lässt sich nur mit korrekt eingesetzter Batterie schließen.
ÜberprüfenSie die Funktion des Rauchmelders mit dem TEST-Knopf.Alle vernetzten Geräte müssen
ebenfalls überprüft werden. Die Installation ist erst nach vollständiger Überprüfung beendet.
einzeln
als auch vernetzt..
an, der durch einen Fehlerstromschutzschalter
an die Decke und markieren Sie die beiden Bohrlöcher mit
Sie eine Bohrmaschine
mit einem 5,5 mm Bohrer und bohren
3. Batterie
setzen
50HZ
Phase
Braun
I
Koppeldraht
Null
Blau
Rauchmelder ist richtig angeschbssen,
wenn die grüne LED anfängt zu leuchten.
Bemerkung:
Diese Rauchmelder
ist Phase empfindlich.
ein Spannungssuchter 0b die Spmningsleitung
tatsächlich
korreckt
angeschlossen
ist.
Braun
2
Sie das Batteriefach.
11.
4. Montieren
Kontrolier
mittels
Das
