Regolazione KFW-52...ETW (2 punti di commutazione)
La sonda deve essere montata correttamente e collegata elettricamente. L'alimentazione deve essere ac-
cesa.
La modalità di modifica si attiva con il filo grigio ETW (autoapprendimento a cavo).
Impostazione S1
• Riempire il contenitore con il materiale da rilevare fino a livello desiderato S1.
• Collegare il filo grigio (ETW) con l'alimentazione (+) e rilasciare entro >3 e <8 sec. Il LED lampeggia
durante il periodo di inizializzazione (15 Hz). L'uscita pulsa di conseguenza.
• L'uscita A1 cambia in HIGH, livello rilevato. Regolazione S1 riuscita.
Impostazione S2
• Riempire il contenitore con il materiale da rilevare fino al livello desiderato S2.
• Collegare il filo grigio (ETW) con l'alimentazione (+) e rilasciare entro >3 e <8 sec. Il LED lampeggia
durante il periodo di inizializzazione (15 Hz). L'uscita pulsa di conseguenza.
• L'uscita A2 cambia in HIGH, livello rilevato. Regolazione S2 riuscita.

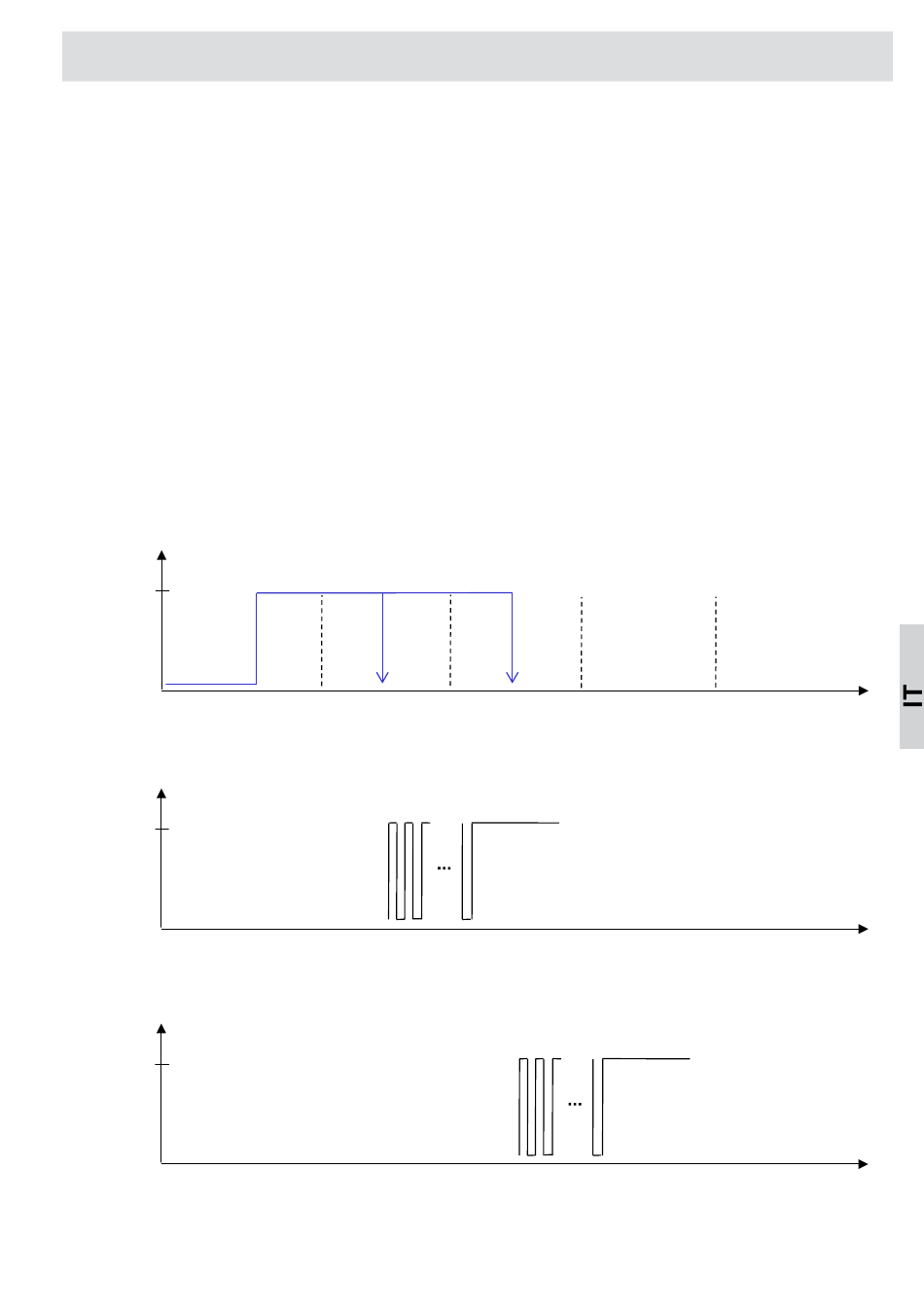

ETW
H
L
A1 + LED
ON
OFF
A2 + LED
ON
OFF
In caso di errore nella regolazione (ERROR) il sensore torna nell'ultimo stato memorizzato. La regolazione
può essere ripetuta.
S1
T 3s
0
(LED lampeggia15 Hz)
T 3s
0
T 3s
0
S2
8s 13s
8s 13s
(LED lampeggia15 Hz)
8s 13s
t
18s
t
18s
t
18s
