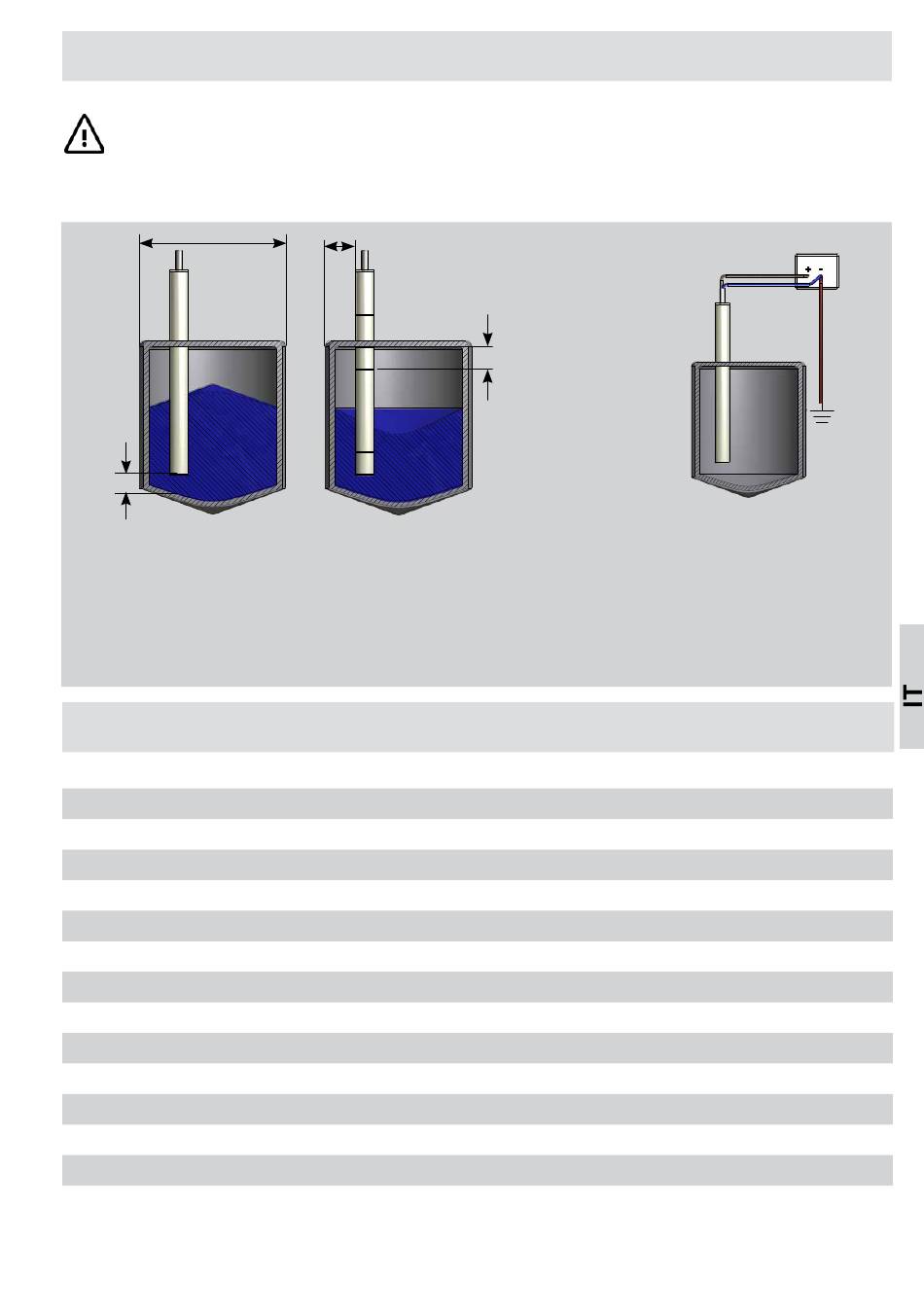

Montaggio sonda con buffer di temperatura
Deve esserci una connessione galvanica diretta tra il filo blu (GND) del cavo di collegamento e il con-
duttore di terra (potenziale di terra). Questa messa a terra funzionale (connessione BE) viene nor-
malmente fornita tramite la connessione al processo sulla testa della sonda per contenitori metallici.
Per recipienti e sonde non metallici senza testa di connessione, questa messa a terra viene effettuata diret-
tamente con il filo blu della sonda. La sonda può anche essere montata invertita, cioè dal basso verso l'alto.
D
≥15 mm
Campo inattivo 1 (IB1)
Campo di misura (M)
Campo inattivo scudo (IBS)
Campo buffer di temperatura (TP)
Campo inattivo fissaggio (IBH)
Non montare la sonda nella parte del contenitore con cambiamenti di
sezione, per es. nel campo del cono.
La sonda può essere montata centralmente o lateralmente. Per misurazioni indipendenti dal cono di riempimento si consi-
glia un montaggio ad 1/4 del diametro. Distanza minima del punto di scatto superiore dal coperchio conduttivo 50 mm.
Dati tecnici
Esecuzione elettrica
Uscita per KFW-51...TP...ETW
Uscita per KFW-52...TP...ETW
Tensione di alimentazione (U
Ondulazione residua permessa max.
Corrente in uscita (I )
e
Consumo a vuoto max. (uscite non in carico)
Temperatura ambiente permessa
Temperatura ambiente permessa (per la zona attiva)
LED indicatore
Protezione circuito
Grado di protezione IEC 60529
Norma
Collegamento
*dove applicabile
** Per ulteriori dati tecnici: vedere scheda tecnica.
¼D
IBH
TP
IBS
M
IB1
)
B
1/3D,
min. 50 mm
5-fili DC
1 punto di misurazione, normalmente aperta
2 punti di misurazione, normalmente aperta
15...30 V DC
100 mA
0,9 W
-25...+70 °C
-25...+200 °C**
Verde
Incorporata
IP 67
EN 60947-5-2*
Cavo, 2 m, PVC, 5 x 0,34 mm²
KFW-51(2)-ETW
BE
Connettere la terra funzionale
BE direttamente al filo blu
del cavo.
5 %
