Ajuste de KFW-52...ETW (2 puntos de conmutación)
La sonda está colocada y conectada eléctricamente y la tensión de alimentación está conectada:
Mediante del hilo gris (ETW) se activada el modo de cambio.
Ajuste de S1
• Llenar el contenedor con el producto que Usted quiere detectar hasta el nivel S1 deseado.
• Conectar el hilo gris (ETW) a la tensión de alimentación (+) y desconectarlo después de 3 y antes de 8
segundos. El LED luce intermitente (15 Hz), la salida da pulsos, también a 15 Hz.
• Salida A1 cambia a NIVEL ALTO, (nivel detectado), el ajuste de S1 se ha realizado con éxito.
Ajuste de S2
• Llenar el contenedor con el producto que Usted quiere detectar hasta el nivel S2 deseado
• Conectar el hilo gris (ETW) a la tensión de alimentación (+) y desconectarlo después de 8 antes de 13
segundos. El LED luce intermitente (15 Hz), la salida de pulsos, también a 15 Hz.
• Salida A2 cambia a NIVEL ALTO, (nivel detectado), el ajuste de S2 se ha realizado con éxito.

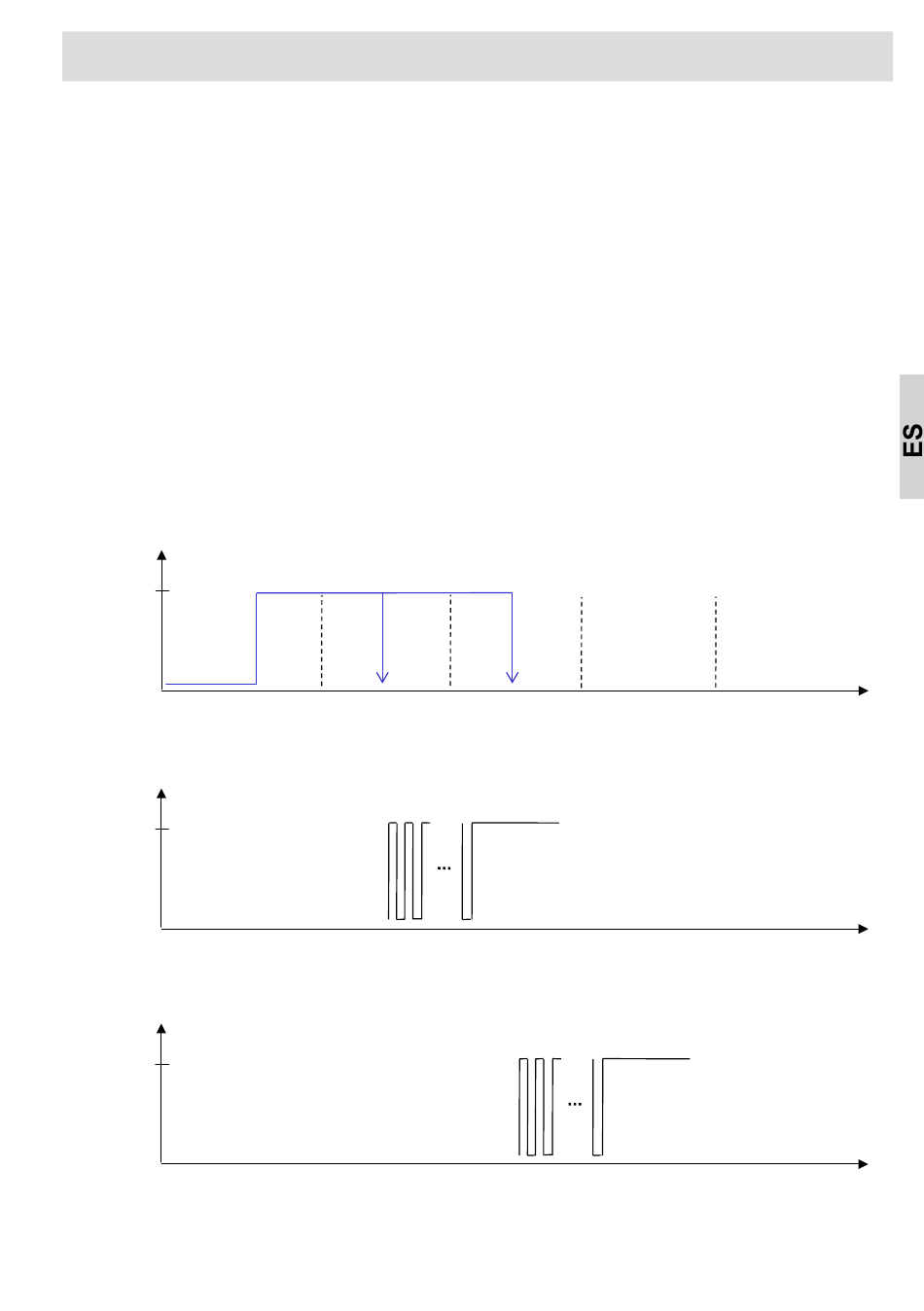

ETW
H
L
A1 + LED
ON
OFF
A2 + LED
ON
OFF
Con un error de ajuste la sonda retorna al estado anterior y se puede hacer el ajuste nuevamente.
S1
T 3s
0
(LED intermitente 15 Hz)
T 3s
0
T 3s
0
S2
8s 13s
8s 13s
(LED intermitente 15 Hz)
8s 13s
t
18s
t
18s
t
18s
