Montage - Sonde avec dissipation de chaleur (TP)

Une liaison galvanique directe doit être établie entre le fil bleu (GND) du câble de raccordement et
la connexion de mise à la terre. Dans le cas de réservoirs métalliques, cette mise à la terre fonc-
tionnelle (BE) est assurée, en règle générale, par le filetage de fixation de la tête de connexion de
la sonde. Si le réservoir n'est pas métallique, ou si la sonde ne possède pas de tête de connexion,
la mise à la terre devra être réalisée directement au moyen du fil bleu (GND) du câble de raccordement.
La sonde peut, également, être montée « tête en bas » c.à.d. qu'elle peut être montée de bas en haut.

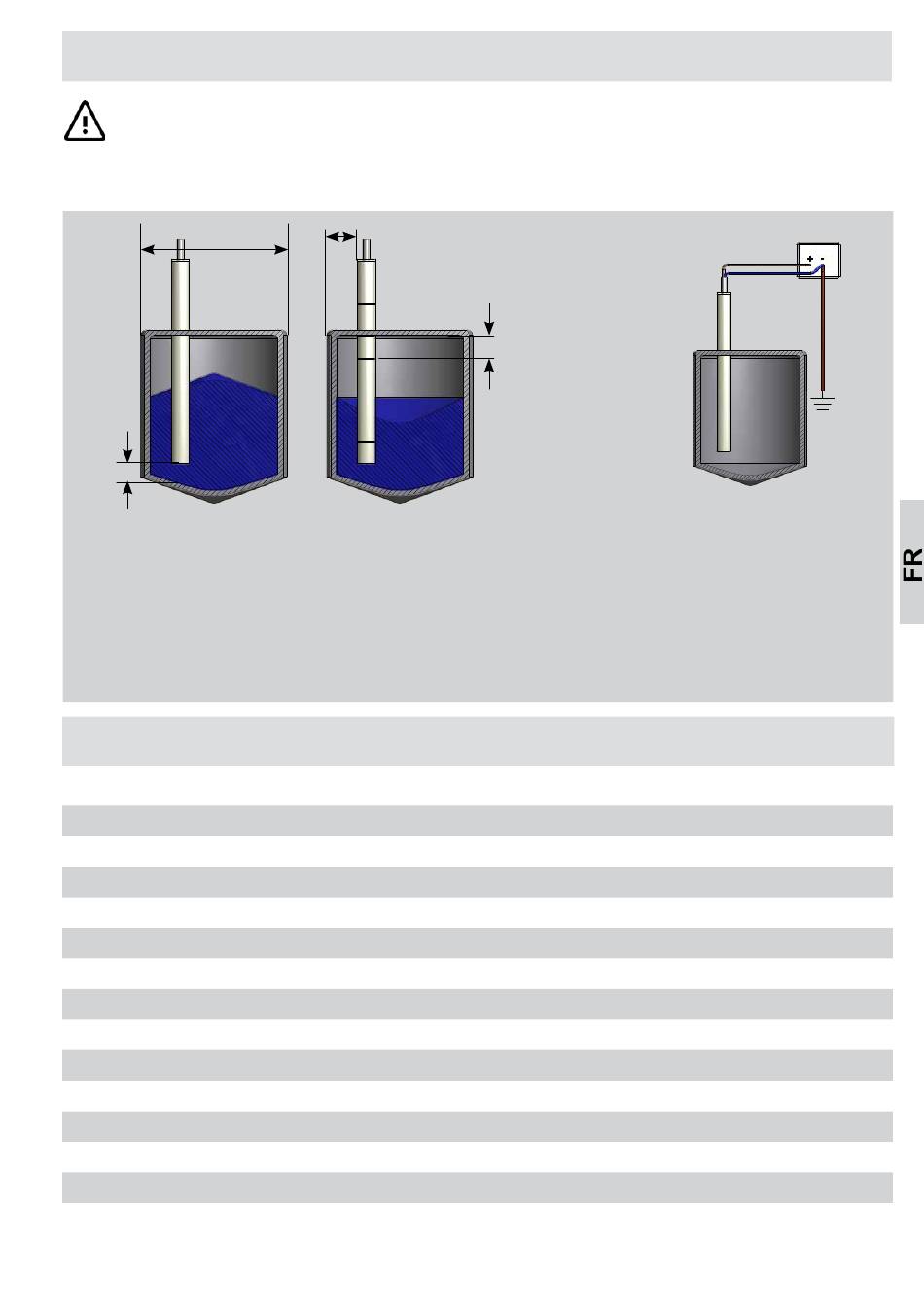

D
≥15 mm
Zone inactive 1 (IB1)
Zone de mesure (M)
Zone inactive blindage (IBS)
Zone de dissipation de chaleur (TP).
Zone inactive fixation (IBH)
NE PAS positionner la zone de mesure (M) dans une partie du réservoir dont
la section n'est pas constante (cône d'écoulement par exemple).
La sonde peut être montée centrée ou excentrée. Pour une mesure indépendante du cône de remplissage ou de vidage, il
est recommandé de positionner la sonde à ¼ du diamètre du réservoir. La distance entre l'extrémité supérieure de la zone
de mesure et le couvercle du réservoir doit être de 50 mm minimum.
NOTA: la longueur de la zone de dissipation de chaleur (TP), éventuelle, de la sonde est définie en fonction de l'application.
Caractéristiques techniques
Version électrique
Fonction de sortie pour KFW-51...TP...ETW
Fonction de sortie pour KFW-52...TP...ETW
Tension d'alimentation (U
Ondulation résiduelle max. admissible
Courant de sortie max. (I
Consommation à vide (sorties non raccordées)
Plage de température opérationnelle générale
Plage de température opérationnelle pour zone active
Visualisations par voyant LED
Circuits de protection
Indice de protection (norme IEC 60529)
Norme
Câble de raccordement
* si applicable
** Autres caractéristiques techniques: Se reporter à la notice spécifique à chaque sonde.
¼D
IBH
TP
IBS
M
IB1
)
B
)
e
1/3D,
min. 50 mm
5-fils DC
1 seuil, fermeture
2 seuils, fermeture
15...30 V DC
100 mA
0,9 W
-25...+70 °C
-25...+200 °C**
Intégrés
IP 67
EN 60947-5-2*
2 m, PVC, 5 x 0,34 mm²
KFW-51(2)-ETW
BE
Masse électrique BE à établir
par câble de raccordement.
5 %
Vert
