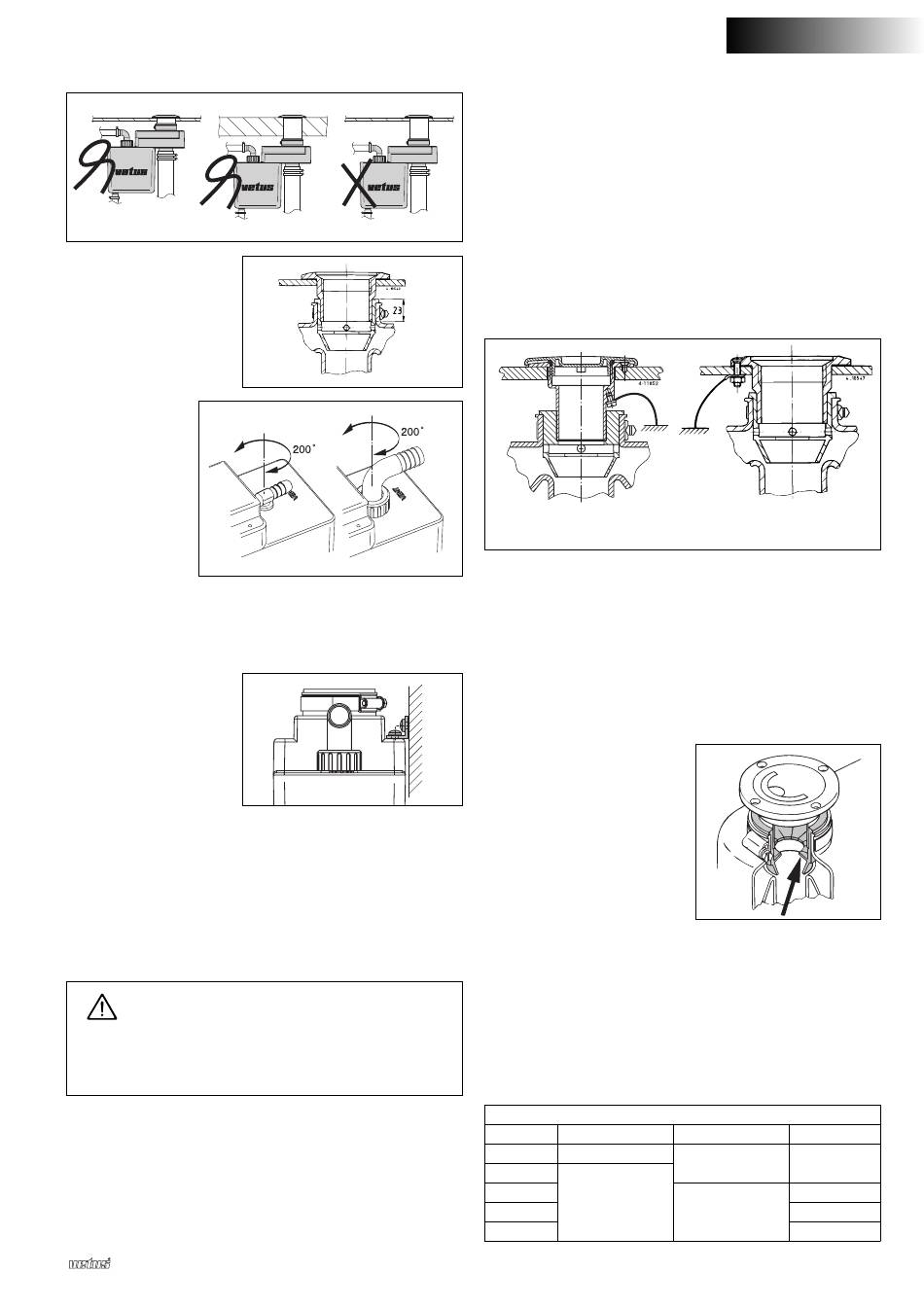

Montaje
Montar el tapón de relle-
no.
La conexión de tubo del
tapón de relleno ha de ser
lo más corta posible, si
fuera necesario acortar la
conexión de tubo.
El rebosadero de
carburante está
provisto en la parte
superior de una
conexión para el
tubo de purgación.
Esta conexión se
puede girar aproxi-
madamente 200˚.
Montar en el tapón de relleno el rebosadero de carburante
con el manguito de goma ya premontado y la abrazadera de
tubo suministrada. Utilizar eventualmente agua o jabón; no
aceite.
Sujete el rebosadero de
carburante atando la tira
provista en la cubierta o la
batayola. La tira se puede
colocar tanto a la izquier-
da como a la derecha.
Montar un tubo de relleno entre el rebosadero de carburante
y el depósito, aplicar para ello un tubo resistente a carburante
con un diámetro interno de 38 mm respectivamente 51 mm.
Instalar este tubo de forma que no se cargarán mecánicamen-
te el depósito ni el rebosadero de carburante.
Situar el purgador lo más alto posible, por encima del nivel del
rebosadero de carburante, evitando que salga carburante de la
purgación.
ADVERTENCIA
¡Elegir un lugar para el purgador de forma que no
podrán entrar vahos en el barco!
Se pueden liberar olores molestos a través del purgador, lo que
se puede evitar al instalar un filtro activo de carbón (Vetus Filtro
Anti-Olor) en el tubo de purgación. Consúltense las instruccio-
nes de instalación del filtro anti-olor Vetus. El filtro anti-olor de
Vetus es solo apropiado para diesel, no para gasolina.
Rebosadero de carburante
Montar el tubo de purgación, aplicando un tubo resistente a
carburante con un diámetro interno de 16, 19, 22 o 25 mm,
según la versión.
La primera parte del tubo de purgación, asimismo tubo de vuel-
ta para el carburante recogido en el rebosadero de carburante,
se debe llevar del depósito a la conexión 'RETURN' (Vuelta).
La segunda parte del tubo de purgación se llevará de la cone-
xión 'VENT' al purgador.
El tubo de purgación, desde el depósito hasta el filtro anti-olor
o el sifón, se montará siempre en sentido ascendente.
¡Montar todas las conexiones de tubo con 2 abrazaderas de
tubería de acero inoxidable!
FS3816
El empalme de cubierta y las demás piezas metálicas que pue-
den tener contacto con el carburante, se dotarán de una cone-
xión a tierra para evitar chispas producidas por electricidad
estática. El diámetro de cable a aplicar será de 1 mm
mínimo, color del aislamiento: verde/amarillo.
Mantenimiento
Controlar con regularidad el purgador y limpiar el colador del
purgador si fuera necesario.
Controlar anualmente:
- el manguito contra salpica-
duras y cambiarlo si fuera
necesario.
- los tubos y conexiones de tubería por si presentan fugas y
montar tubos y/o abrazaderas de tubería nuevos si fuera
necesario.
Especificaciones técnicas
Contenido depósito : 2 litros
Material : polieteno
Peso : 1,3 kgs.
Conexiones
tapón de relleno
FS3816 ø 38
FS5116
FS5119
ø 51
FS5122
FS5125
ESPAÑOL
FS5116 FS5122
FS5119 FS5125
2 como
tubo de relleno purgación
ø 38 / ø 51 ø 16
ø 19
ø 51 ø 22
ø 25
040402.02
