filtre.à.l'entrée.du.gaz.qui,.quoi.qu'il.
en. soit,. n'est. pas. en. mesure. de. re-
tenir.toutes.les.impuretés.contenues.
dans.les.tuyaux.de.gaz.du.réseau..
Pour. éviter. le. mauvais. fonctionne-
ment. de. la. vanne. et. dans. certains.
cas,. la. désactivation. des. sécurités.
dont.elle.est.dotée,.il.est.conseillé.de.
monter.un.filtre.à.gaz.adéquat.à.l'en-
trée.du.tuyau.à.gaz.de.la.chaudière.
2.3 CONDUIT DE FUMÉE
Un.conduit.de.fumée.pour.l'évacua-
tion.dans.l'atmosphère.des.produits.
de. la. combustion. des. appareils. à.
tirage.naturel.doit.avoir.les.caracté-
ristiques.suivantes.:
–. être. étanche. aux. produits. de. la.
combustion,.imperméable.et.ther-
miquement.isolé.;
–. être. réalisé. avec. des. matériaux.
spécifiques. pouvant. résister. au.
fil.du.temps.aux.contraintes.mé-
caniques.normales,.à.la.chaleur,.
à.l'action.des.produits.de.la.com-
bustion.et.à.leur.condensation.;
–. avoir. un. profil. vertical. et. sans.
étranglement. sur. toute. la. lon-
gueur.;
–. être. correctement. isolé. pour. évi-
ter.les.phénomènes.de.condensa-
tion.ou.de.refroidissement.des.fu-
mées.;.notamment.s'il.est.situé.à.
l'extérieur.de.l'édifice.au.dans.des.
locaux.non.chauffés.;
–. être. adéquatement. éloigné,. à.
l'aide.d'un.matelas.d'air.ou.d'iso-
lants. spécifiques,. des. matériaux.
26
combustibles. et. facilement. in-
flammables.;
–. en. dessous. de. l'entrée. du. pre-
mier. canal. des. fumées,. avoir.
une. chambre. de. collecte. des.
matériaux.solides.et.des.conden-
sations. ayant. une. hauteur. d'au.
moins.500.mm..
. L'accès.à.ladite.chambre.doit.être.
garanti. par. une. ouverture. équi-
pée. d'une. porte. métallique. de.
fermeture.étanche.à.l'air.;
–. avoir.une.section.interne.de.forme.
circulaire,.carrée.ou.rectangulaire.
:. dans. ces. deux. derniers. cas,. les.
angles. doivent. être. arrondis. avec.
un. rayon. d'au. moins. 20. mm.. Les.
sections. hydrauliques. équiva-
lentes.sont.toutefois.admises.;
–. être. équipé. au. sommet. d'une.
cheminée. dont. la. sortie. doit. être.
en. dehors. de. ladite. zone. de. re-
flux. afin. d'éviter. la. formation.
des. contre-pressions. empêchant.
l'échappement.libre.dans.l'atmos-
phère.des.produits.de.la.combus-
tion.;
–. être. sans. moyens. mécaniques.
d'aspiration. situés. au. sommet. du.
conduit.;
–. dans. une. cheminée. passant. par.
les. locaux. habités. ou. adossée. à.
ceux-ci,. il. ne. doit. exister. aucune.
surpression.
2.3.1 Raccordement au
conduit de fumée (fig.4)
La.figure.se.réfère.au.raccordement.
Pente
de. la. chaudière. avec. le. conduit. de.
fumée. ou. avec. la. cheminée,. à. tra-
vers. les. canaux. de. fumée,. confor-
mément. à. la. norme. UNI. 7129/92.
pour. les. appareils. ayant. un. débit.
calorifique. nominal. ne. dépassant.
pas. 35. kW.. Pour. réaliser. le. rac-
cordement,. nous. recommandons.
de.respecter.les.valeurs.reportées,.
d'utiliser. des. matériaux. étanches.
pouvant.résister.au.fil.du.temps.aux.
contraintes.mécaniques.et.à.la.cha-
leur.des.fumées..
Sur. l'ensemble. du. canal. des. fu-
mées,. la. température. des. produits.
de. la. combustion. doit. être. supé-
rieure.à.celle.du.point.de.rosée..Ne.
pas. effectuer. plus. de. trois. chan-
gements. de. direction,. y. compris. le.
raccord. d'entrée. de. la. cheminée/
conduit.de.fumée..N'utiliser.pour.les.
changements. de. direction. que. des.
éléments.courbés.
2.4 RACCORDEMENT AU
CIRCUIT ÉLECTRIQUE
Pour.les.chaudières.RX TP.auto-ali-
mentées,.le.branchement.à.un.sys-
tème. électrique. n'est. pas. néces-
saire..
Les. tensions. présentes. avec. la.
chaudière.allumée.sont.de.5/7.mVcc.
au.thermocouple.et.250/300.mVcc.à.
la.thermopile.

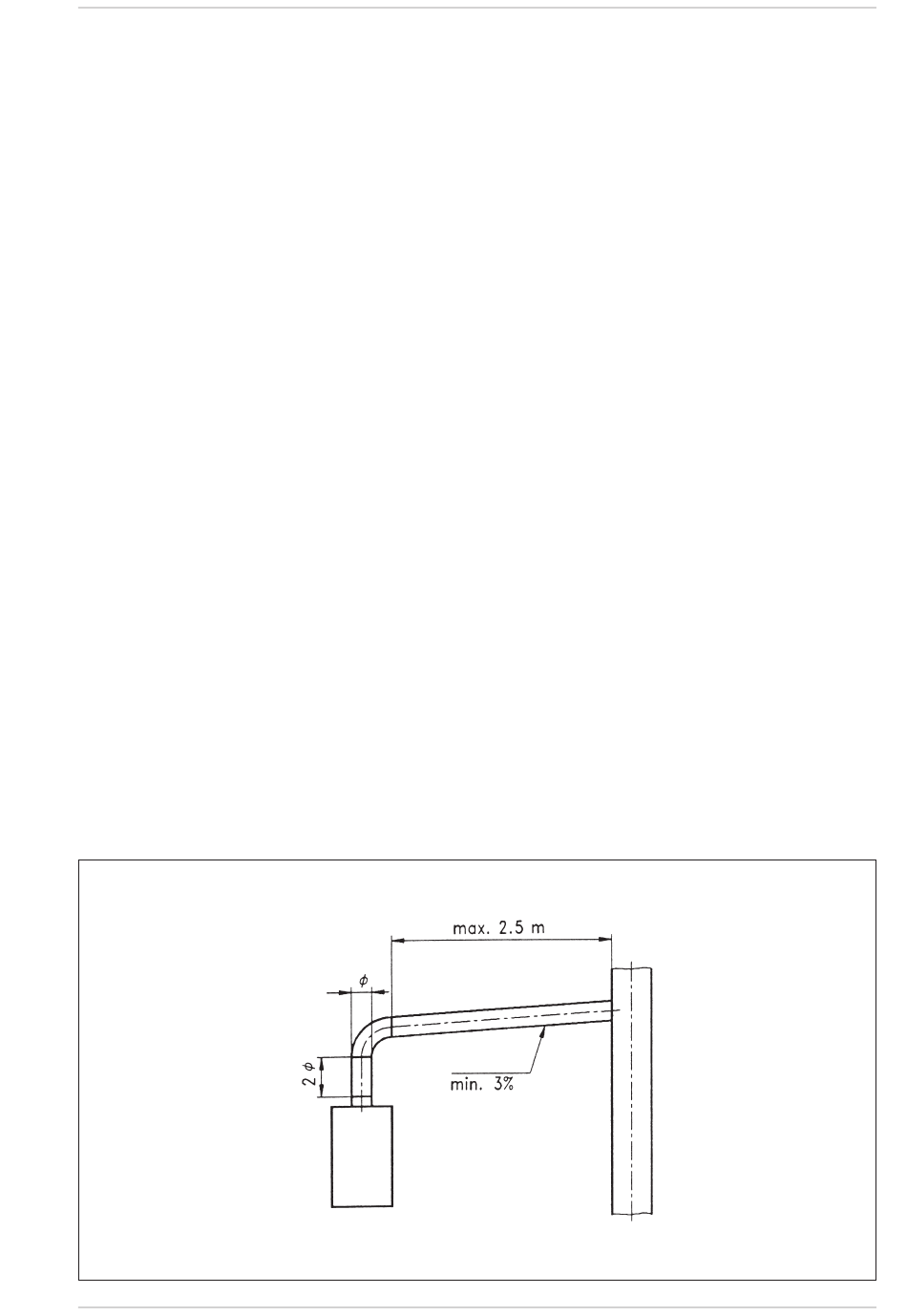

Fig..4
