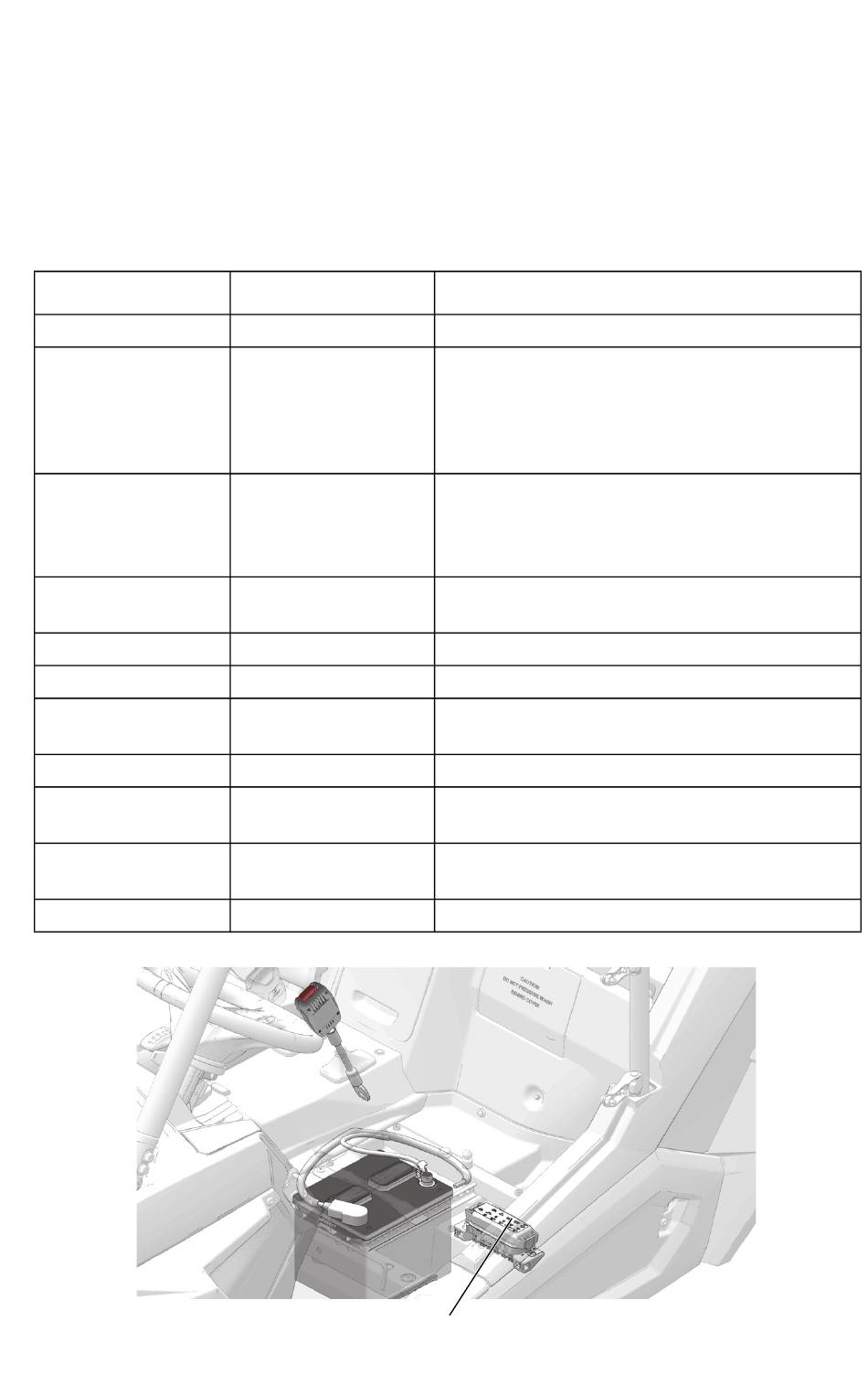

Centre des fusibles/relais
Si le moteur s'arrête ou refuse de démarrer, si la direction assistée cesse
de fonctionner (le cas échéant), ou si des pannes électriques se pro-
duisent, il est possible qu'un fusible doive être remplacé. Localiser et
corriger tout court-circuit qui aurait pu faire sauter le fusible, ensuite
remplacer le fusible. Le centre des fusibles/relais se trouve sous le siège
conducteur (XP) ou sous le siège passager arrière gauche (XP 4).
Étiquette
VENTILATEUR
EFI
CLÉ
TERME
CARBURANT
EPS
FEUX
ENTRAÎNEMENT Fusible 10 A
ACCESSOIRE
(XP Turbo)
ACCESSOIRE
(XP 4 Turbo)
EAU
Valeur
Disjoncteur 30 A
Fusible 10 A
Fusible 10 A
Fusible 10 A
Fusible 10 A
Fusible 20 A
Fusible 15 A
Fusible 10 A
Fusible 15 A
Fusible 10 A
Boîte à fusibles
Fonction
Ventilateur
Relais de système d'injection électro-
nique de carburant (EFI), injecteur,
bobine, ECM, bobine de relais de châs-
sis, bobine de relais de ventilateur,
bobine de relais de pompe à carburant
Indicateur, bobine de relais de système
d'injection électronique de carburant
(EFI), bobine de relais de l'EPS, contac-
teur à clé
Bloc de bornes sous le capot, DEL
intérieure
Pompe à carburant
Direction assistée
Phares, feux arrière, éclairage du
tableau de bord
Toutes roues motrices (AWD)
Prise de 12 V
(2) prise de 12 V
Pompe à eau
ENTRETIEN
