3.2 Construction capteur

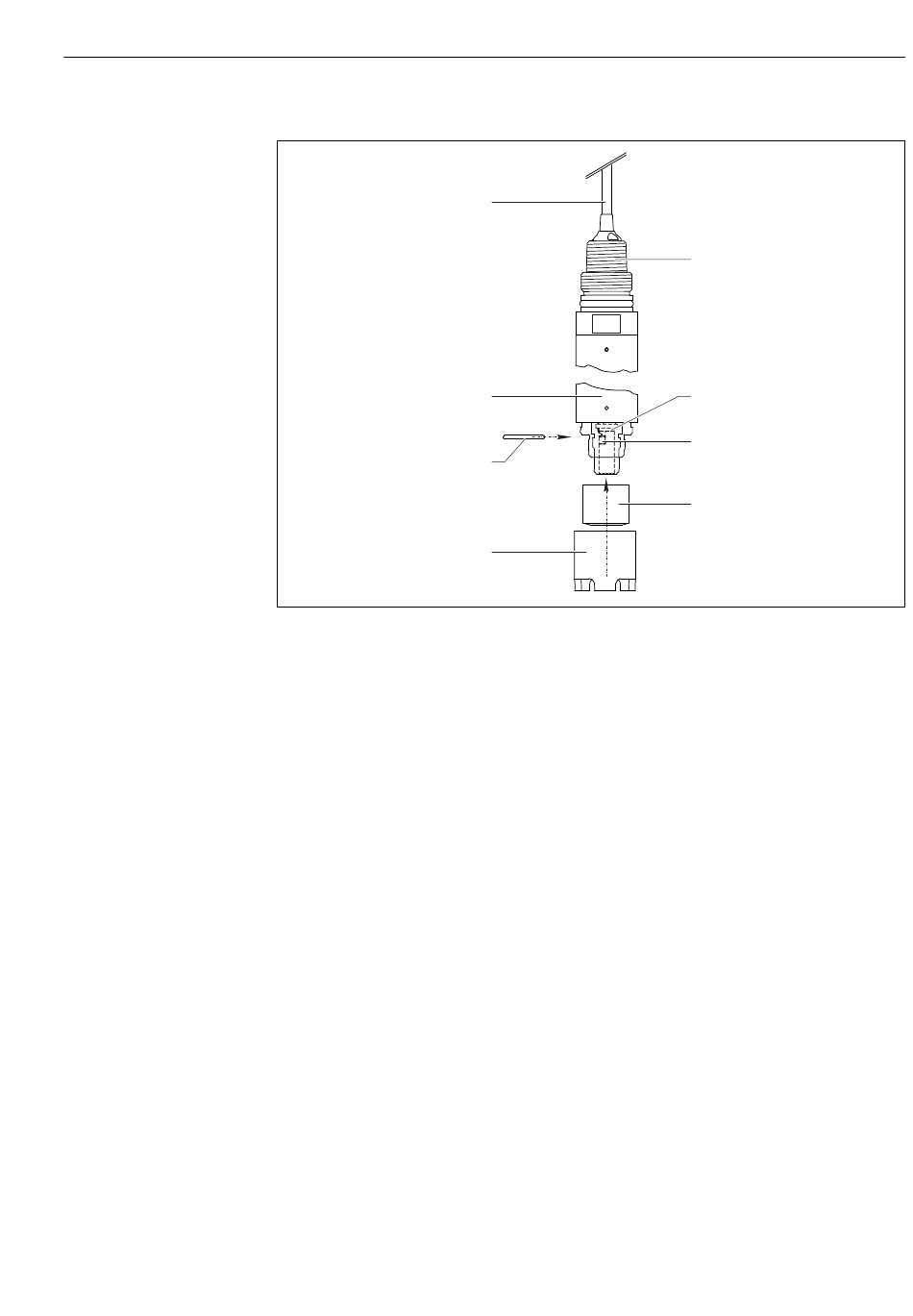

 1 Structure du capteur
1 Câble de capteur
2 Raccord fileté
3 Détecteur
4 Diode émettrice
5 Capot fluorescent
6 Cage de protection
7 Joint torique
8 Corps du capteur
Le capteur est constitué des unités fonctionnelles suivantes :
• Corps du capteur
• Tête du capteur avec optique (émetteur et détecteur)
• Capot fluorescent
• Cage de protection
Comme alternative à la cage de protection standard, d' a utres modèles de cage de
protection et une unité de nettoyage peuvent être utilisés. L' u nité de nettoyage est adaptée
à un fonctionnement en immersion.
Description de l' a ppareil, principe de fonctionnement
