Oxymax COS61D
Endress+Hauser
5.3.3 Support rétractable COA451
1

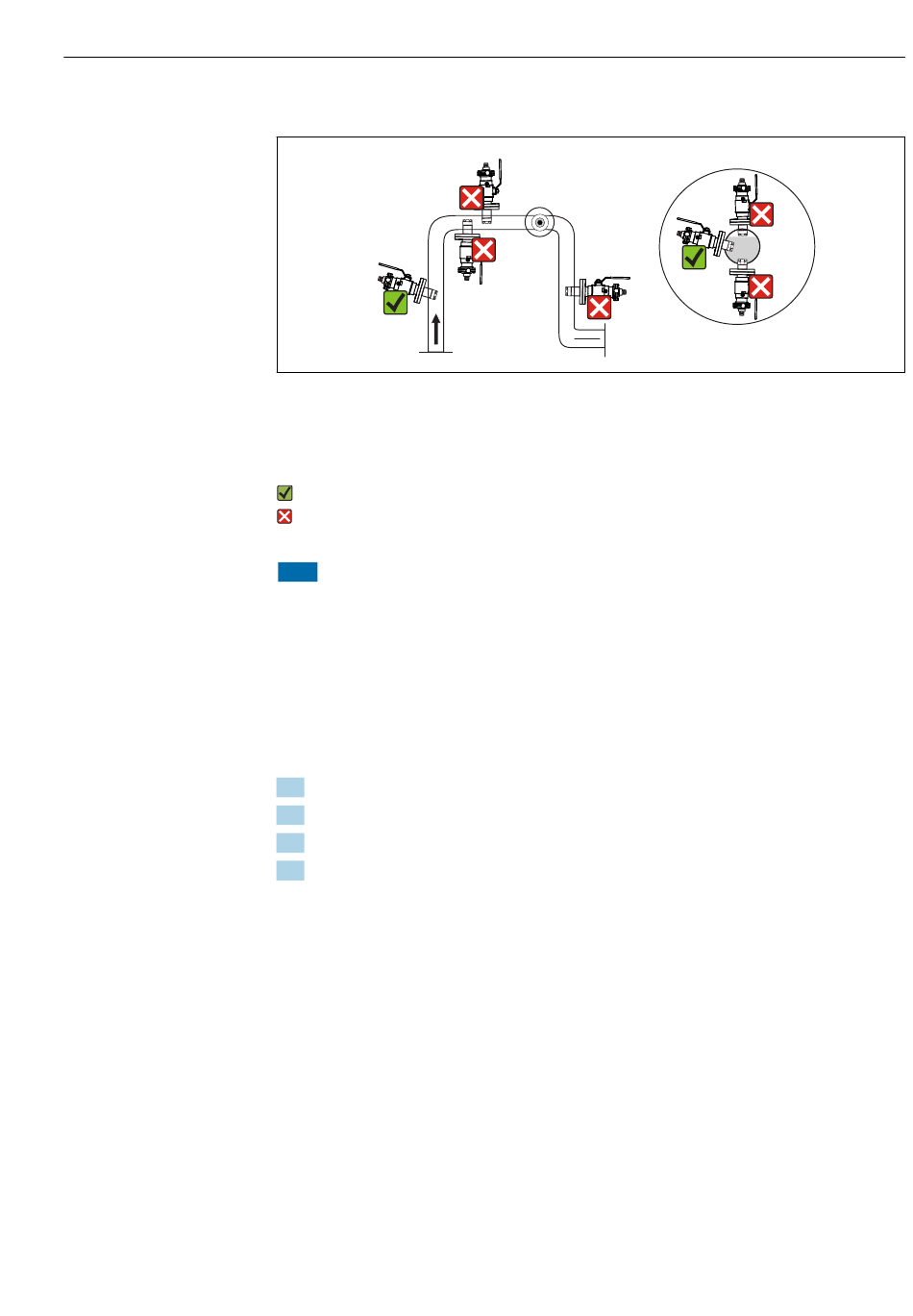

 11 Positions de montage adaptées et inadaptées avec le support rétractable COA451
1 Conduite montante, position idéale
2 Conduite horizontale par le haut, inadapté à cause des bulles d' a ir ou de la formation de mousse
3 Conduite horizontale, montage latéral avec un angle de montage adapté (selon la version de capteur)
4 Conduite descendante, inadapté
Angle de montage possible
Angle de montage non autorisé
AVIS
Capteur pas complètement dans le produit. Dépôts sur la membrane du capteur ou sur
l'optique. Dépôts dus au montage du capteur la tête en bas.
Des mesures erronées sont possibles et cela peut affecter le point de mesure.
‣
Ne pas installer le support / la sonde aux endroits où la formation de poches d' a ir ou de
bulles est possible ou aux endroits où des particules en suspension peuvent s' a ccumuler
à la membrane ou à l' o ptique du capteur (pos. 2).
5.4 Contrôle du montage
1. Le capteur et le câble sont-ils intacts ?
2. La position de montage est-elle correcte ?
3. Le capteur est-il installé dans un support et pas suspendu par le câble ?
4. Éviter la pénétration d' h umidité.
2
Detail A
3
4
5
Detail A, 90 ° r
3
Montage
A0030571
