5.9
Signaux de coordination avec le dispositif de soudage
L'expérience a montré qu'il est essentiel de pouvoir compter sur une parfaite coordination des signaux
entre le générateur et le dispositif de soudage. En cas de dysfonctionnement dû à une perte de signal
(par exemple rupture d'arc), le dispositif de soudage peut passer en état de dysfonctionnement. Il est
souvent difficile de revenir à la configuration de base du dispositif de soudage.
Pour cette raison, deux paramètres ont été mis en place pour la phase de démarrage du procédé et le
procédé en cours pour garantir une meilleure coordination.
5.9.1
Délai d'amorçage TZ-Zünd
Pendant la phase de démarrage du procédé (en particulier en cas de procédés en tandem avec plusieurs
générateurs), la détection des erreurs d'allumage est capitale. Sur la base d'un délai d'amorçage
réglable, l'interface BUSINTX11 évalue la phase d'amorçage. Si le passage du courant reste stable plus
de 200 ms à l'issue de l'amorçage, le système considère que l'amorçage a réussi. Si en revanche aucun
amorçage ne se produit au cours du délai d'erreur d'amorçage, une erreur est signalée à la commande
superposée. Si le démarrage du procédé reste en suspens, une coupure forcée a lieu après maximum
5 secondes (reprise interne du signal de démarrage).

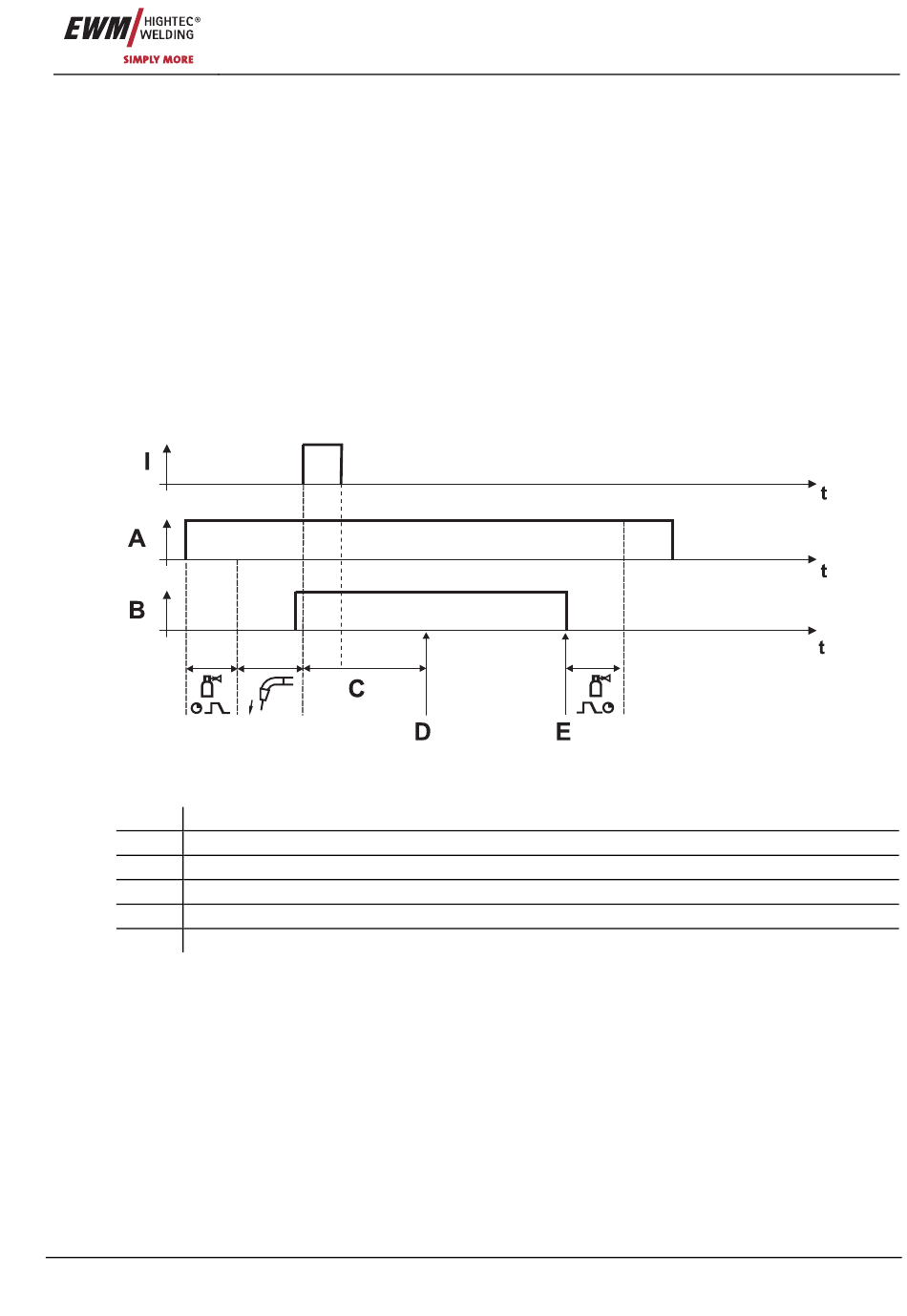

Le diagramme illustre la détection d'une erreur d'amorçage.
Légende
Description
A
Signal de démarrage
B
Démarrage interne
C
Ecoulement du délai d'amorçage
D
Message d'erreur d'amorçage
C
Coupure automatique
Réf. :099-008225-EWM02
Fonctionnement opérationnel
Signaux de coordination avec le dispositif de soudage
Illustration 5-3
31
