DEUTSCH – Bedienungs- und Installationsanleitung: Motorleinwand
Der am Produkt installierte Motortyp ist auf dem an jedem Produkt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Verpackung muss dieses Typenschild kontrolliert, und zur korrekten
Installation und Verdrahtung das korrekte Motormodell ermittelt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes am Installationsort entspricht, wenden Sie sich bitte an einen
Elektroinstallateur und besorgen Sie einen passenden Strom-Frequenz-Wandler.
Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht
vor, dass im Stromnetz ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist.

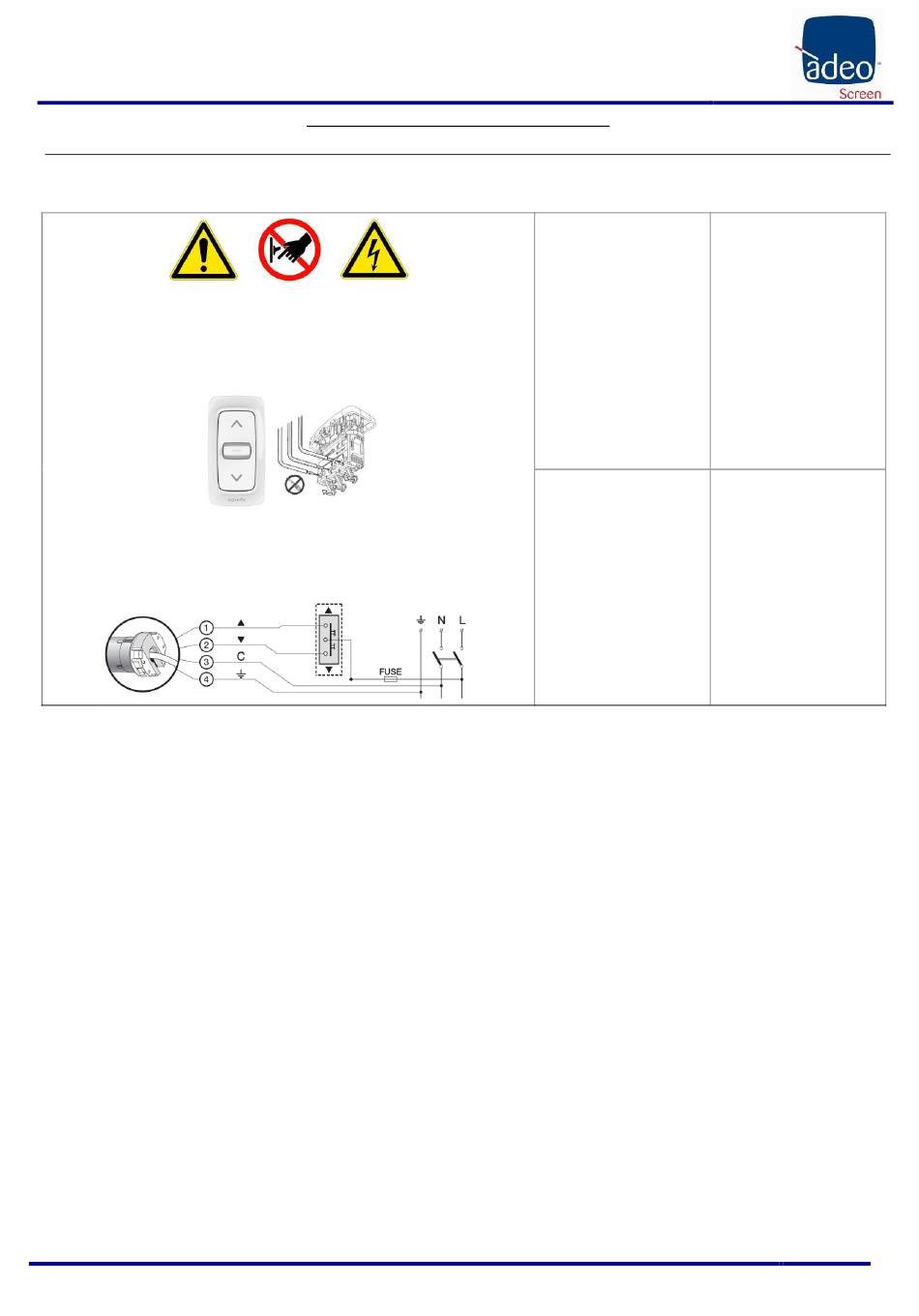

Benutzen Sie für die Betätigung der Leinwand nur den mitgelieferten Umschalter (oder ein gleichwertiges Modell)
unter Beachtung der Angaben des Anschlussplans der Abb (bei linksseitigem Antrieb sind die Farben der Leiter zu
vertauschen, das heißt abwärts = braun, aufwärts = schwarz). Der Umschalter ist sichtbar in einer Höhe zwischen 1,5
und 1,8 m vom Boden anzubringenFür den Anschluss der Kabel an die mitgelieferte Taste die Frontplatten
abnehmen, um die Sperr-/Freigabetasten freizulegen
Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur
Verhütung von Unfällen und für den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand
wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist.
Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf
Wunsch kann er auch links angebracht werden). Niemals zwei oder mehrere Motoren ohne Steuervorrichtung an den
gleichen Umschalter ohne Aggregatsteuerung oder zwei Umschalter an den gleichen Motor
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: BASIC Installation Manual rev7 | 25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.
BASIC mit einer Betrachtungsbreite> 4500
09 KENNUNG DES MOTORTYPS – FEATURES - ELEKTRISCHER ANSCHLUSS
ELEKTRISCHER ANSCHLUSS
ACHTUNG
230V 50Hz
Technische Eigenschaften:
Frequenz: ~Hz50
Anschluss für jeden Motor:
Leistung: 170W
Drehmoment: 25Nm
Geschwindigkeit: 17U/M
Betriebszyklus: S2 4Min
Kabellänge: 2.5m
Mechanische Festigkeit:
nach Norm EN14202
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
120V 60Hz
Technische Eigenschaften:
Frequenz: ~Hz60
Anschluss für jeden Motor:
Leistung: 250W
Drehmoment: 35Nm
Geschwindigkeit: 20U/M
Betriebszyklus: S2 4Min
Kabellänge: 2.5m
Mechanische Festigkeit:
nach Norm EN14202
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
Bleu (Comun)
Braun (Aufwarts)
Schwarz (Aufwarts)
Gelb grun (Erde)
Weiss (Comun)
Rot (Aufwarts)
Schwarz (Aufwarts)
Grun (Erde)
Page 41
