ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile
Il tipo di motore installato sul prodotto è identificato sull'etichetta riportante il logo CE e applicata su ogni prodotto, all'apertura dell'imballo si prega di controllare tale etichetta e di identificare il modello
corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di installazione, si prega di
contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di
alimentazione ci sia un dispositivo di disconnessione onnipolare con una distanza di apertura dei contatti di almeno
3 mm. Utilizzare per il comando dello schermo solo il commutatore fornito a corredo, o modello equivalente,
seguendo le indicazioni dello schema di collegamento a sinistra (se il motore è montato sulla sinistra i colori dei fili
vanno invertiti, cioè discesa = marrone, salita = nero). Il commutatore deve essere montato a vista del prodotto ed
ad un altezza compresa fra 1.5 e 1.8 mt di altezza dal pavimento. Per collegare i cavi al pulsante in dotazione,
togliere le placche frontali per accedere ai pulsanti di blocco/sblocco
La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai
fini della prevenzione degli infortuni e del buon funzionamento, inalterato nel tempo, dello schermo.
Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione.
Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente (a richiesta è
possibile averlo inserito sulla sinistra). Non collegare mai due o più motori allo stesso commutatore senza un
comando di gruppo, oppure due commutatori allo stesso motore.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: BASIC Installation Manual rev7 | 25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.
BASIC con luce di proiezione >4500

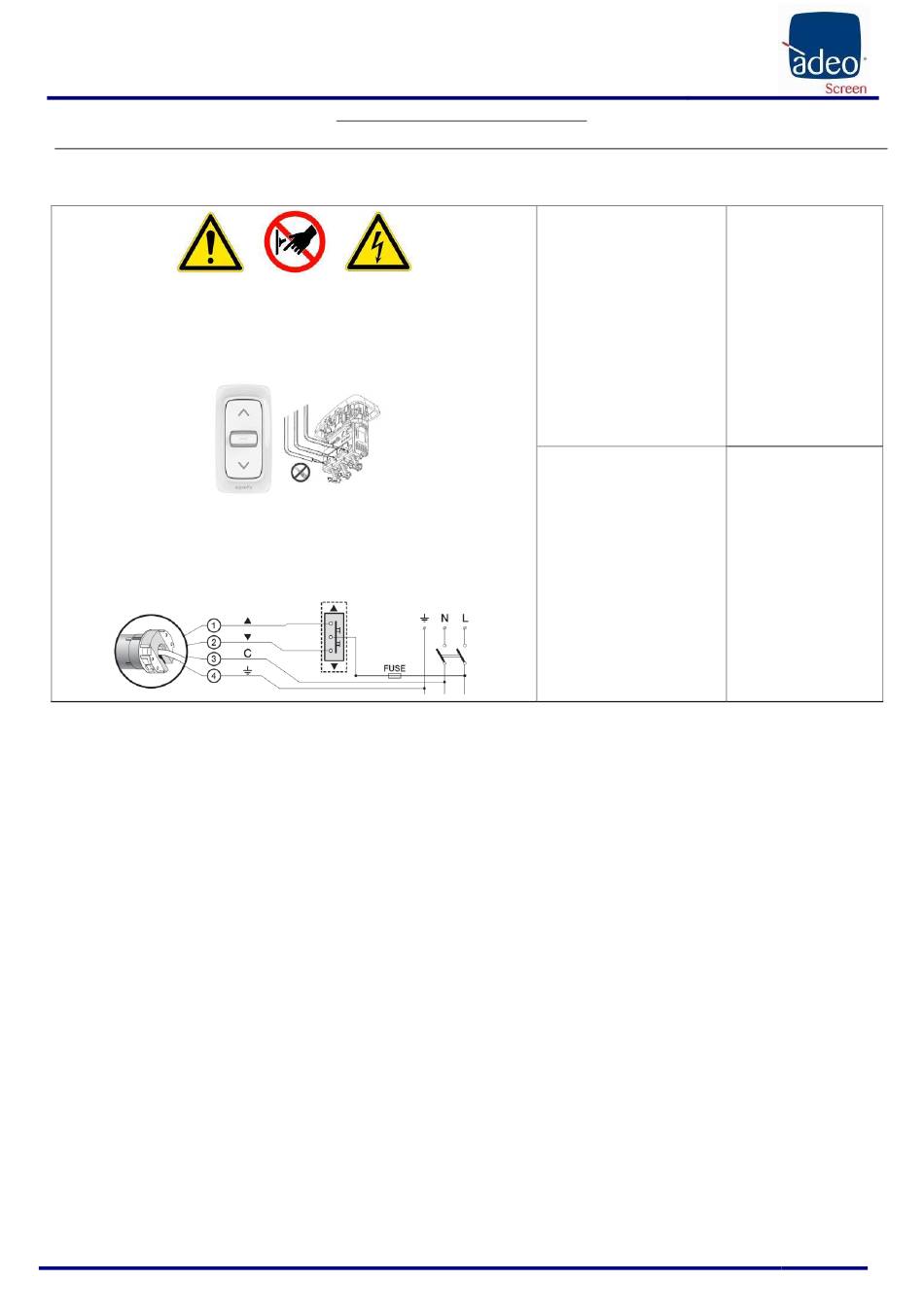

09 IDENTIFICAZIONE TIPO MOTORE – CARATTERISTICHE – COLLEGAMENTO ELETTRICO
COLLEGAMENTO ELETTRICO:
ATTENZIONE:
Somfy 230V 50Hz
Caratteristiche Motore
Frequenza: ~Hz50
Potenza: 170W
Coppia: 25Nm
Velocità: 17Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 2.5m
Resistenza meccanica:
secondo norma EN14202
T° di funzionamento:
da –20 a +55 °C
Livello di pressione sonore ponderato:
LpA ≤ 70 dB(A)
Classe pretezione motore: IP44
Somfy 120V 60Hz
Caratteristiche Motore
Frequenza: ~Hz60
Potenza: 250W
Coppia: 310 in.lb
Velocità: 20Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 2.5m
Resistenza meccanica:
secondo norma EN14202
T° di funzionamento:
da –20 a +55 °C
Livello di pressione sonore ponderato:
LpA ≤ 70 dB(A)
Classe pretezione motore: IP44
Connessione per ogni motore:
Marrone (Salita)
Nero (Discesa)
Blu (Comune)
Giallo verde (Terra 230V)
Connessione per ogni motore:
Rosso (Salita)
Nero (Discesa)
Bianco (Comune)
Verde (Terra 230V)
