DEUTSCH – Bedienungs- und Installationsanleitung: Motorleinwand
BASIC mit Betrachtungsbreite <= 3500 und für Format 1.00 Betrachtungsbreite <= 3000
Der am Produkt installierte Motortyp ist auf dem an jedem Produkt angebrachten Typenschild mit dem CE-Logo angegeben. Bei Öffnen der Verpackung muss dieses Typenschild kontrolliert, und zur korrekten
Installation und Verdrahtung das korrekte Motormodell ermittelt werden. Falls die Motorleistung nicht der Leistung des Stromnetzes am Installationsort entspricht, wenden Sie sich bitte an einen
Elektroinstallateur und besorgen Sie einen passenden Strom-Frequenz-Wandler.
ELEKTRISCHER ANSCHLUSS
Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen
entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz ein
einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm
vorgeschaltet ist. Benutzen Sie für die Betätigung der Leinwand nur den
mitgelieferten Umschalter (oder ein gleichwertiges Modell) unter
Beachtung der Angaben des Anschlussplans der Abb (bei linksseitigem
Antrieb sind die Farben der Leiter zu vertauschen, das heißt abwärts =
braun, aufwärts = schwarz). Der Umschalter ist sichtbar in einer Höhe
zwischen 1,5 und 1,8 m vom Boden anzubringenFür den Anschluss der
Kabel an die mitgelieferte. Taste die Frontplatten abnehmen, um die
Sperr-/Freigabetasten freizulegen
Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur
Verhütung von Unfällen und für den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand
wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass das Gerät spannungsfrei ist.
Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf
Wunsch kann er auch links angebracht werden). Niemals zwei oder mehrere Motoren ohne Steuervorrichtung an den
gleichen Umschalter ohne Aggregatsteuerung oder zwei Umschalter an den gleichen Motor.
Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz für jeden
einzelnen Motor (z.B. Steckerunterbrecher usw.) ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist.
Gegebenenfalls garantiert diese Vorrichtung ein schnelles und sicheres Abschalten der elektrischen Versorgung. Die Kabel sind gemäß
Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für
den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass
das Gerät spannungsfrei ist. Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf Wunsch
kann er auch links angebracht werden). Folgen Sie den Anleitungen im Schaltplan.
Die elektrische Verkabelung muss den geltenden CEI-Bestimmungen entsprechen. Die CEI-Norm EN 60335-1 sieht vor, dass im Stromnetz für jeden
einzelnen Motor (z.B. Steckerunterbrecher usw.) ein einpoliger Trennschalter mit einer Kontaktöffnung von zumindest 3 mm vorgeschaltet ist. Wenn
Sie einen Schalter (nicht im Lieferumfang enthalten) verwenden möchten, gehen Sie wie folgt vor der Angaben des Anschlussplans der Abb (bei
linksseitigem Antrieb sind die Farben der Leiter zu vertauschen, das heißt abwärts = braun, aufwärts = schwarz). Der Umschalter ist sichtbar in einer
Höhe zwischen 1,5 und 1,8 m vom Boden anzubringen Für den Anschluss der Kabel an die mitgelieferte
Die korrekte und fachgerechte Durchführung in Einhaltung der geltenden Normen der elektrischen Anschlüsse ist zur Verhütung von Unfällen und für
den korrekten, über die Zeit hinweg unveränderten Betrieb der Projektionswand wichtig. Stellen Sie bitte vor Eingriffen an elektrischen Teilen fest, dass
das Gerät spannungsfrei ist. Bei Projektionswänden mit Gehäuse befindet sich der Antrieb, von vorne gesehen, rechts von der Leinwand (auf Wunsch
kann er auch links angebracht werden). Folgen Sie den Anleitungen im Schaltplan.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: BASIC Installation Manual rev7 | 25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.

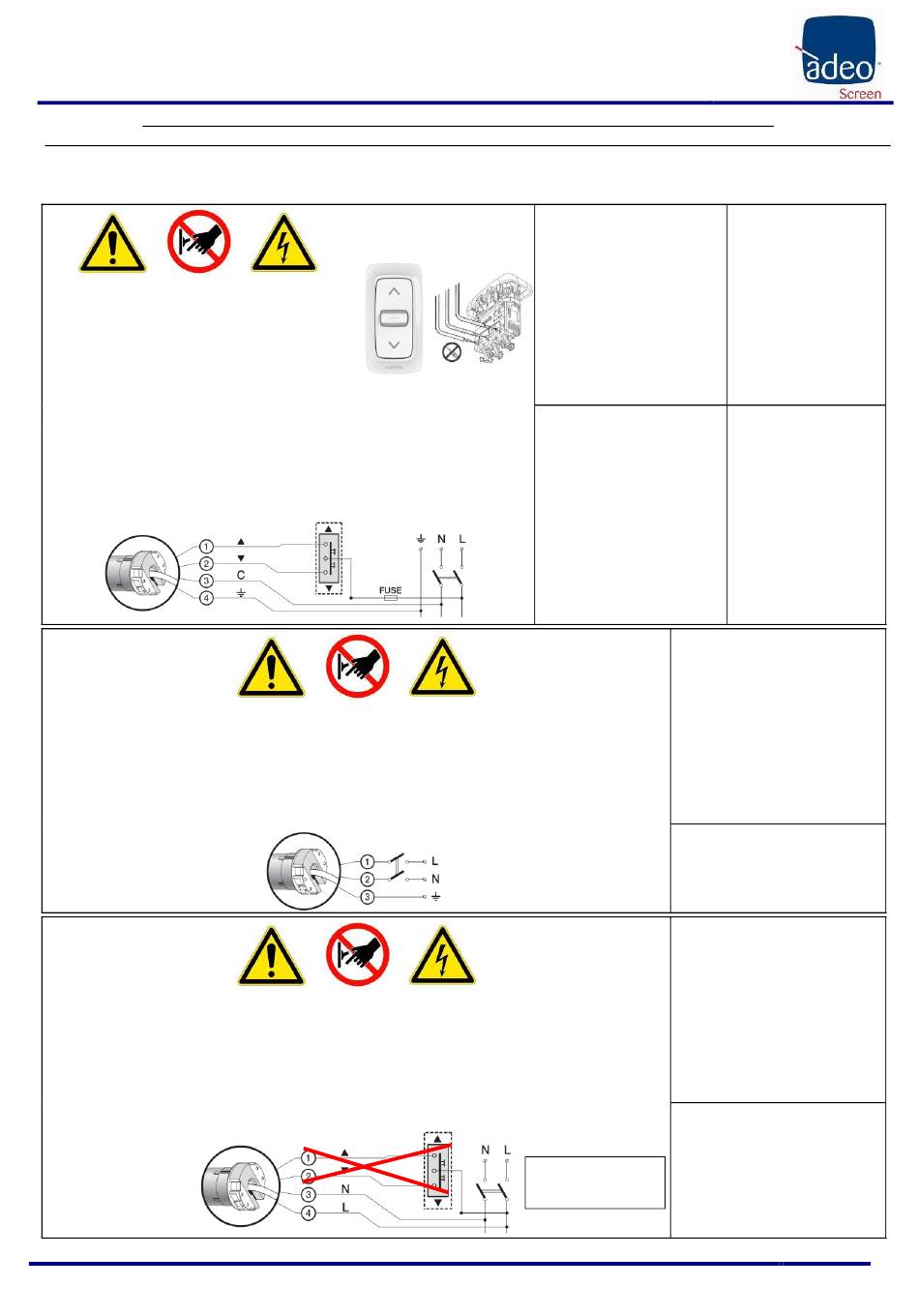

09 KENNUNG DES MOTORTYPS – FEATURES - ELEKTRISCHER ANSCHLUSS
ACHTUNG
ELEKTRISCHER ANSCHLUSS:
nebenstehender Beschreibung anzuschließen.
ACHTUNG:
ELEKTRISCHER ANSCHLUSS:
ACHTUNG:
SOMFY 230V 50Hz
Technische Eigenschaften:
Frequenz: ~Hz50
Leistung: 90W
Drehmoment: 6Nm
Geschwindigkeit: 12U/M
Betriebszyklus: S2 4Min
Kabellänge: 2.5m
Mechanische Festigkeit:
nach Norm EN14202
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
NICE 120V 60Hz
Technische Eigenschaften:
Caractéristiques moteur:
Frequenz: ~Hz50
Leistung: 105W
Drehmoment: 71in.lb
Geschwindigkeit: 20U/M
Betriebszyklus: S2 4Min
Kabellänge: 3m
Mechanische Festigkeit:
nach Norm EN14202
Betriebstemperatur:
von –20 bis +55 °C
Bewerteter Schalldruckpegel:
LpA ≤ 70 dB(A)
Schutzart des Motors: IP44
Betriebstemperatur: von –20 bis +55 °C
Bewerteter Schalldruckpegel: LpA ≤ 70 dB(A)
Anschluss für jeden Motor:
Braun (Phase 230V)
Blau (Neutral 230V)
Gelb grun (Erde 230V)
Mechanische Festigkeit: nach Norm EN14202
Betriebstemperatur: von –20 bis +55 °C
Bewerteter Schalldruckpegel: LpA ≤ 70 dB(A)
Anschluss für jeden Motor:
Braun (Aufwarts)
Schwarz (Abstammung)
Wenn der Schalter fehlt,
isolieren Sie die braunen und
Blau (Neutro 230V)
schwarzen Drähte
Grau (Phase 230V)
Anschluss für jeden Motor:
Braun (Aufwarts)
Schwarz (Abstammung)
Bleu (Comun)
Gelb grun (Erde)
Anschluss für jeden Motor:
Rot (Aufwarts)
Schwarz (Abstammung)
Weiß (Comun)
Gelb grun (Erde)
Somfy RTS 230V 50Hz
Kenndaten des Motors
Frequenz: ~Hz50
Leistung: 120W
Drehmoment: 15Nm
Geschwindigkeit: 17U/M
Betriebszyklus: S2 4Min
Kabellänge: 3m
Frequenz: 433.92 MHz
Sendebereich: 150m
Schutzart des Motors: IP44
Somfy IO 230V 50Hz
Kenndaten des Motors
Frequenz: ~Hz50
Leistung: 40W
Drehmoment: 6Nm
Geschwindigkeit: 17Rpm
Betriebszykluss: S2 4min
Kabellänge: 2.5m
Frequenz: 868-870 MHz
Schutzart des Motors: IP44
