ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile
BASIC con luce di proiezione <= 3500 e per formato 1.00 luce di proiezione <= 3000
Il tipo di motore installato sul prodotto è identificato sull'etichetta riportante il logo CE e applicata su ogni prodotto, all'apertura dell'imballo si prega di controllare tale etichetta e di identificare il modello
corretto di motore per effettuare la corretta installazione e il corretto cablaggio. Nel caso in cui la potenza del motore non corrispondesse alla potenza della linea elettrica del luogo di installazione, si prega di
contattare un tecnico elettricista e fornirsi di un corretto trasformatore di corrente e Hz.
COLLEGAMENTO ELETTRICO:
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN
60335-1 prevede che nella rete di alimentazione ci sia un dispositivo di
disconnessione onnipolare con una distanza di apertura dei contatti di
almeno 3 mm. Utilizzare per il comando dello schermo solo il commutatore
fornito a corredo, o modello equivalente, seguendo le indicazioni dello
schema di collegamento a sinistra (se il motore è montato sulla sinistra i
colori dei fili vanno invertiti, cioè discesa = marrone, salita = nero). Il
commutatore deve essere montato a vista del prodotto ed ad un altezza
compresa fra 1.5 e 1.8 mt di altezza dal pavimento. Per collegare i cavi al
pulsante in dotazione, togliere le placche frontali per accedere ai pulsanti di
blocco/sblocco
La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai fini
della prevenzione degli infortuni e del buon funzionamento, inalterato nel tempo, dello schermo.
Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi che non vi sia tensione.
Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente (a richiesta è possibile
averlo inserito sulla sinistra). Non collegare mai due o più motori allo stesso commutatore senza un comando di gruppo,
oppure due commutatori allo stesso motore.
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un
dispositivo di disconnessione onnipolare con una distanza di apertura dei contatti di almeno 3 mm per ogni singolo motore (es. interruttore spina
ecc.) In caso di necessità, questo dispositivo garantisce una veloce e sicura sconnessione dell'alimentazione elettrica.
Utilizzare i cavi per la connessione come descritto nell'immagine.
La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli
infortuni e del buon funzionamento, inalterato nel tempo, dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi
che non vi sia tensione. Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente L' azionamento
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La norma CEI EN 60335-1 prevede che nella rete di alimentazione ci sia un
dispositivo di disconnessione onnipolare con una distanza di apertura dei contatti di almeno 3 mm per ogni singolo motore (es. interruttore spina
ecc.). Se si vuole utilizzare un commutatore (non fornito) seguire le indicazioni dello schema di collegamento sotto (se il motore è montato sulla
sinistra i colori dei fili vanno invertiti, cioè discesa = marrone, salita = nero). Il commutatore deve essere montato a vista del prodotto ed ad
La corretta esecuzione degli allacciamenti elettrici, a regola d'arte e nel rispetto delle norme vigenti, è importante ai fini della prevenzione degli
infortuni e del buon funzionamento, inalterato nel tempo, dello schermo. Prima di eseguire qualsiasi operazione su parti elettriche, assicurarsi
che non vi sia tensione. Il motore negli schermi dotati di cassonetto è posto sulla destra dello schermo visto frontalmente. Non collegare mai due
o più motori allo stesso commutatore senza un comando di gruppo, oppure due commutatori allo stesso motore. L'azionamento avviene tramite
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: BASIC Installation Manual rev7 | 25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.

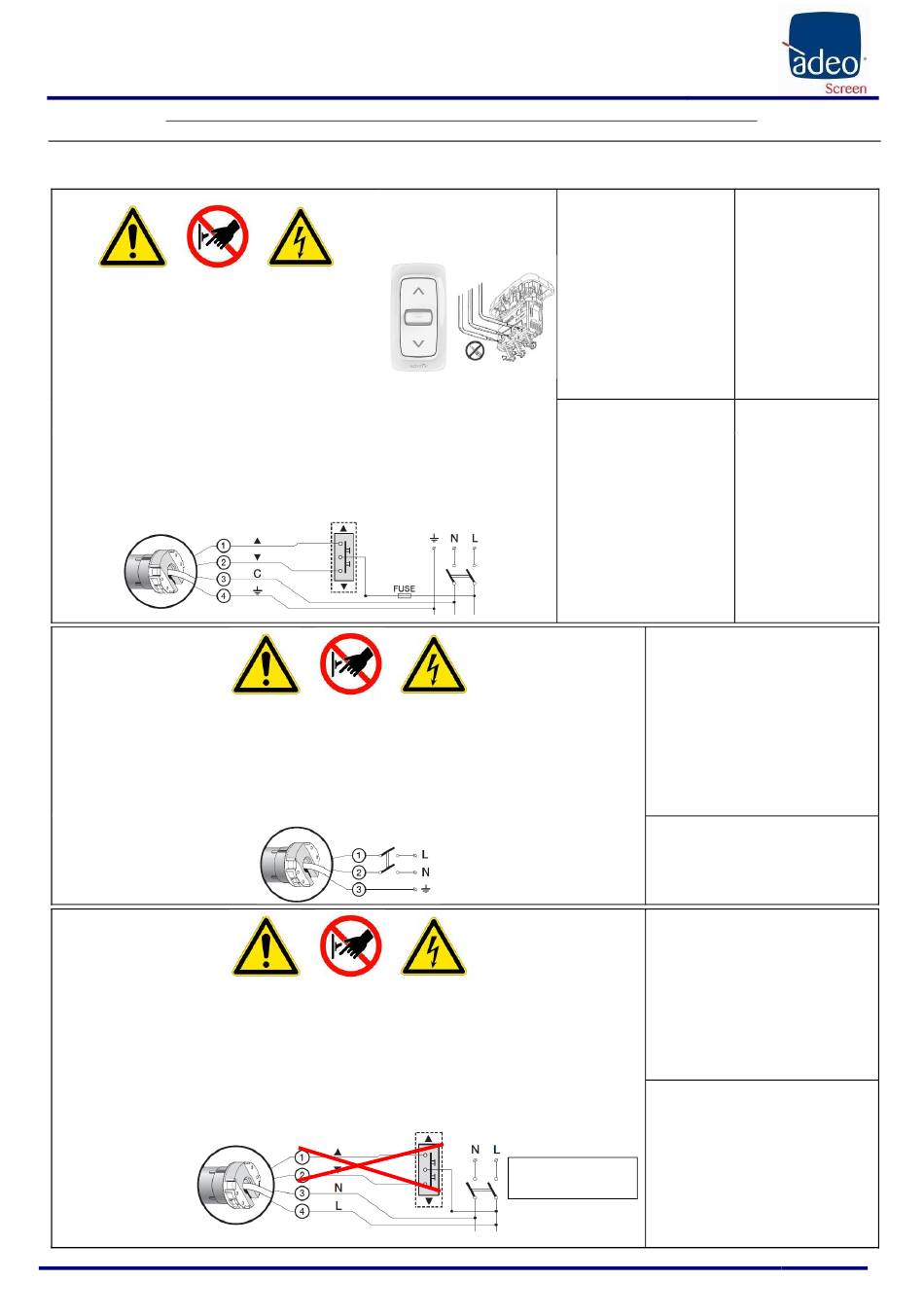

09 IDENTIFICAZIONE TIPO MOTORE – CARATTERISTICHE – COLLEGAMENTO ELETTRICO
ATTENZIONE:
COLLEGAMENTO ELETTRICO:
ATTENZIONE:
avviene tramite radiocomandi forniti di serie.
COLLEGAMENTO ELETTRICO:
un'altezza compresa fra 1.5 e 1.8 mt di altezza dal pavimento.
ATTENZIONE:
radiocomandi forniti di serie.
SOMFY 230V 50Hz
Caratteristiche Motore
Frequenza: ~Hz50
Potenza: 90W
Coppia: 6Nm
Velocità: 12Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 3mt
Resistenza meccanica:
secondo norma EN14202
T° di funzionamento: da –20 a +55 °C
Livello di pressione sonora ponderato:
LpA ≤ 70 dB(A)
Classe protezione motore: IP44
NICE 120V 60Hz
Caratteristiche Motore
Frequenza: ~Hz60
Potenza: 105W
Coppia: 71in.lb
Velocità: 20Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 2.5m
Resistenza meccanica:
secondo norma EN14202
T° di funzionamento: da –20 a +55 ° C
Livello di pressione sonora ponderato:
LpA ≤ 70 dB(A)
Classe protezione motore: IP44
T° di funzionamento: da –20 a +55 °C
Livello di pressione sonora ponderato: LpA ≤ 70 dB(A)
Connessione per ogni motore:
Marrone (Fase 230V)
Blu (Neutro 230V)
Giallo verde (Terra 230V)
T° di funzionamento: da –20 a +55 °C
Livello di pressione sonora ponderato: LpA ≤ 70 dB(A)
Connessione per ogni motore:
Marrone (Salita – no commutatore da isolare)
Nero (Discesa – no commutatore da isolare)
se commutatore assente
isolare cavi marrone e nero
Blu (Neutro 230V)
Grigio (Fase 230V)
Connessione per ogni motore:
Marrone (Salita)
Nero (Discesa)
Blu (Comune)
Giallo verde (Terra 230V)
Connessione per ogni motore:
Rosso (Salita)
Nero (Discesa)
Bianco (Comune)
Giallo verde (Terra 120V)
Somfy RTS 230V 50Hz
Caratteristiche Motore
Frequenza: ~Hz50
Potenza: 120W
Coppia: 15Nm
Velocità: 17Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 3m
Frequenza: 433.92 MHz
Portata trasmet: 150m
Classe protezione motore: IP44
Somfy IO 230V 50Hz
Caratteristiche Motore
Frequenza: ~Hz50
Potenza: 40W
Coppia: 6Nm
Velocità: 17Rpm
Ciclo di funzionamento: S2 4min
Lunghezza cavo: 2.5m
Frequenza: 868-870 MHz
Portata trasmet: 150m
Classe protezione motore: IP44
