FRANCAIS – Manuel d'installation et d'utilisation de l'écran de projection
Le type de moteur installé sur le produit est identifié sur l'étiquette reportant le logo CE appliquée sur chaque produit. À l'ouverture de l'emballage, veuillez contrôler l'étiquette et identifier le modèle correct
du moteur afin d'effectuer l'installation et le câblage corrects de l'appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d'installation, veuillez
contacter un électricien et vous munir d'un transformateur de courant et Hz adapté.
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau
d'alimentation doit être pourvu d'un dispositif de déconnexion omnipolaire avec une distance d'ouverture des
contacts d'au moins 3 mm. N'utiliser pour la commande de l'écran que le commutateur fourni avec l'appareil, ou un
modèle équivalent, en suivant les indications du schéma de raccordement (si le moteur est monté sur la gauche, les
couleurs des fils doivent être inversés, donc déroulement = marron, enroulement = noir). Le commutateur doit être
monté de manière à pouvoir l'actionner tout en ayant l'écran sous les yeux et à une hauteur comprise entre 1,5 et 1,8
m de hauteur du sol. Pour raccorder les câbles au commutateur fourni, enlever les plaques frontales pour accéder
aux commutateurs de blocage/déblocage.
l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en
vigueur, est importante pour la prévention des accidents et afin de garantir un fonctionnement correct et durable de
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
Le moteur des écrans pourvus de caisson est situé sur la droite de l'écran vu de face (sur demande, il est possible de
l'avoir sur la gauche). Ne jamais relier deux moteurs ou plus à un même commutateur sans une commande de
groupe, ou bien deux commutateurs sur le même moteur.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: BASIC Installation Manual rev7 | 25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.
BASIC avec largeur de vue> 4500

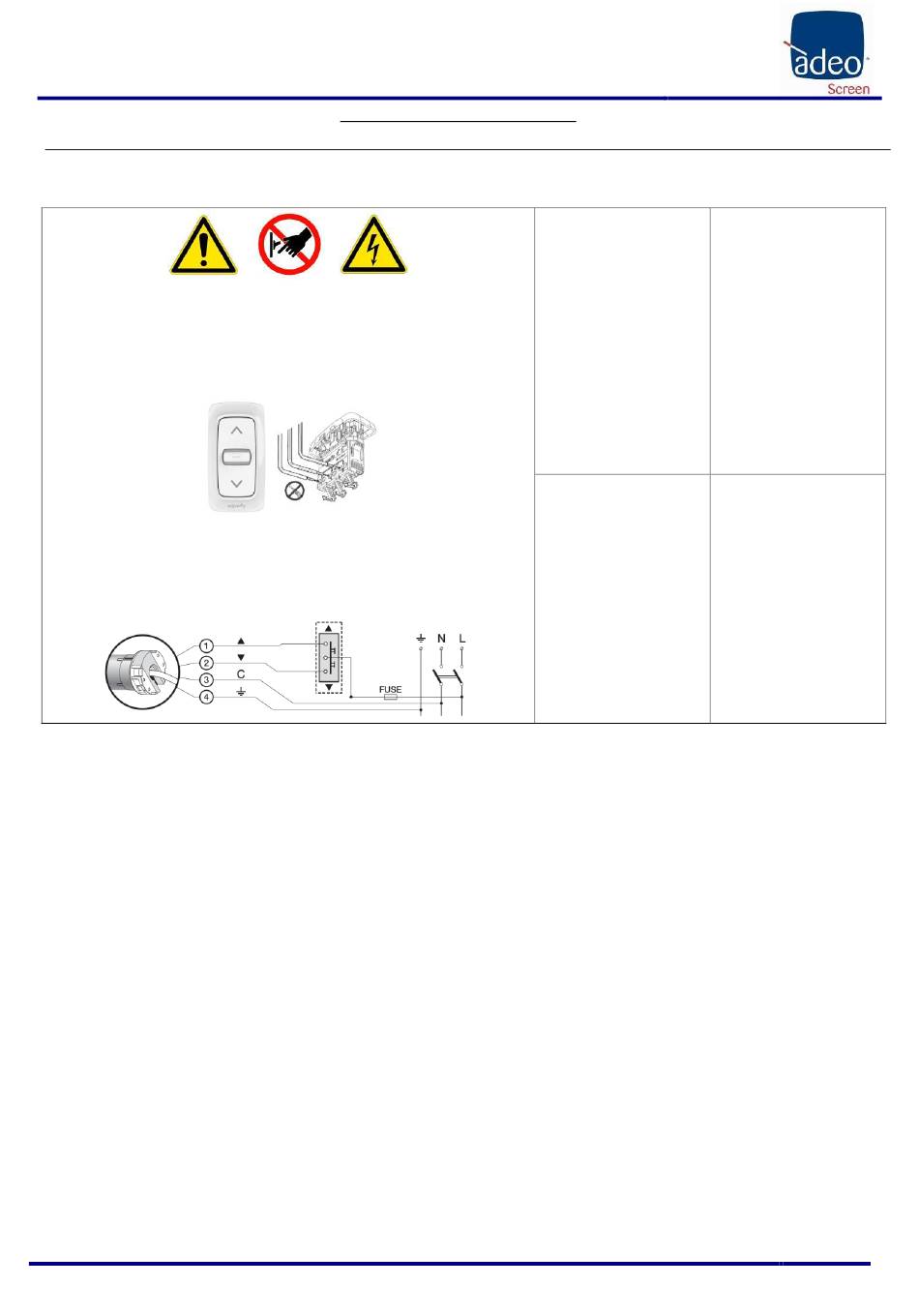

09 IDENTIFICATION DU TYPE DE MOTEUR – CARACTÉRISTIQUES – RACCORDEMENT ÉLECTRIQUE
RACCORDEMENT ÉLECTRIQUE:
ATTENTION:
l'écran.
230V 50Hz
Caractéristiques moteur:
Fréquence: ~Hz50
Raccordement pour chaque moteur :
Puissance: 170W
Couple: 25Nm
Vitesse: 17Rpm
Cycle de service : S2 4 min
Longueur câble: 2.5m
Résistance mécanique:
conforme norme EN14202
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore pondérée :
LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
120V 60Hz
Caractéristiques moteur:
Fréquence: ~Hz60
Raccordement pour chaque moteur :
Puissance: 250W
Couple: 310 in.lb
Vitesse: 20Rpm
Cycle de service : S2 4 min
Longueur câble: 2.5m
Résistance mécanique:
conforme norme EN14202
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore pondérée :
LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
Marron (Montee)
Noir (Descente)
Blau (Commun)
Jeune Vert (Terre 230V)
Rouge (Montee)
Noir (Descente)
Blanc (Commun)
Vert (Terre 230V)
Page 31
