Graco PD2K ProMix Manuel D'instructions page 9

Réparation
Fréquences de maintenance
préventive
Les conditions de fonctionnement de votre système
déterminent la fréquence de la maintenance.
Établissez la planification de la maintenance
préventive en notant le moment et le type de
maintenance requise, puis déterminez une
planification régulière de vérification de votre
système.
Débranchez la partie inférieure du
pilote
Cet équipement reste sous pression jusqu'à ce
que la pression soit relâchée manuellement. Pour
éviter de sérieuses blessures provoquées par
du fluide sous pression (comme des injections
cutanées), des éclaboussures de fluide et des
pièces en mouvement, exécutez la Procédure
de décompression du manuel de votre appareil
lorsque vous arrêtez la pulvérisation et avant un
nettoyage, une vérification ou un entretien de
l'équipement.
1. Suivez la Procédure de décompression figurant
dans le manuel de votre doseur. Arrêtez la
pompe quand le piston est en fin de course
inférieure.
2. Retirez la pompe du doseur, comme indiqué
dans le manuel de votre doseur.
3. Retirez le raccord d'entrée TSL (17) et le
mettez-le de côté.
4. Dévissez la tige de raccordement (207).
5. Placez le joint torique (106) sur la tige de piston
de la pompe (2) pour permettre l'accès à la
goupille (103). Retirez la goupille.
REMARQUE : Si vous réparez uniquement la tige
de piston (2) et ses joints, il n'est pas nécessaire
de retirer entièrement la partie inférieure du
pilote. Après avoir retiré la goupille (103), passez
à Démontage de la partie inférieure, page
puis poussez la tige vers le bas hors du cylindre.
Démontez la tige de piston comme indiqué
ci-contre.
334090E
6. Débranchez toutes les conduites de fluide et
d'air des vannes de dosage et des collecteurs.
Veillez à mettre une étiquette sur les conduites
pour vous assurer qu'elles sont correctement
rebranchées.
7. Tirez la partie inférieure pour l'éloigner du pilote.
a. Pour entretenir le pilote, consultez
b. Pour entretenir la partie inférieure, consultez

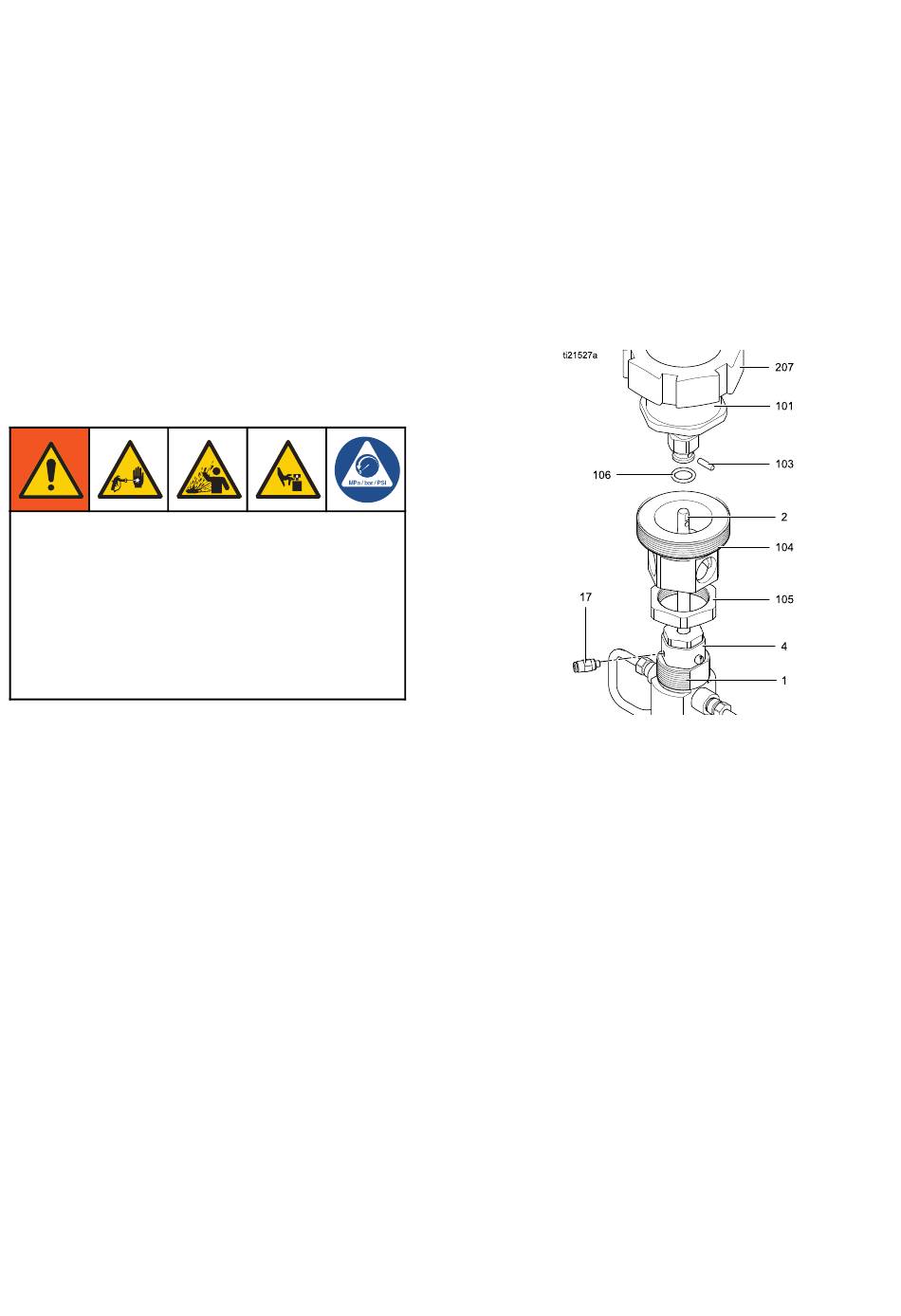

Figure 10 Débranchez la partie inférieure du pilote
12,
Réparation du joint tournant, page
Réparation inférieure, page
Réparation
10.
12.
9
