Graco PD2K ProMix Manuel D'instructions page 17

Pièces

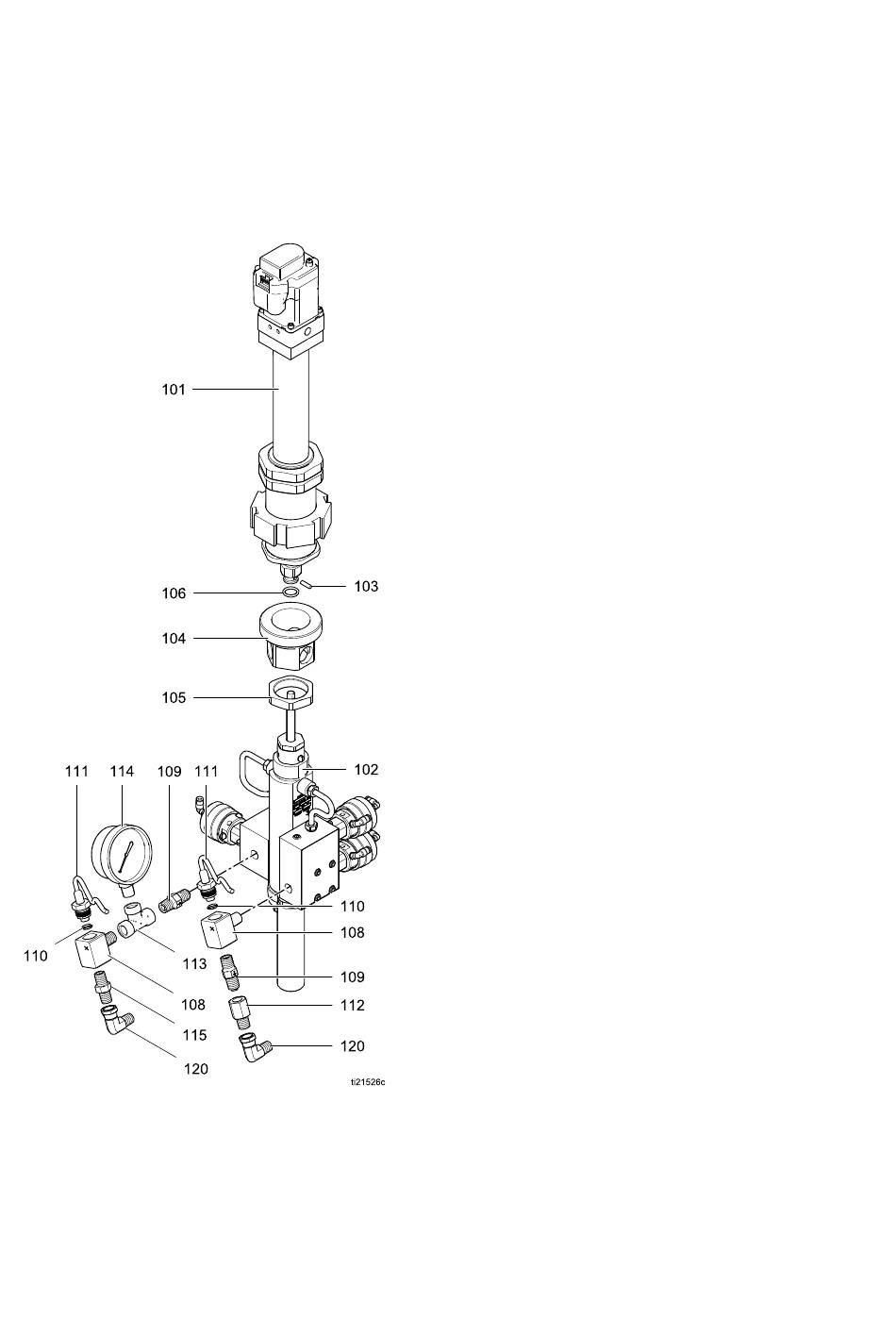

Ensemble de pompe
24T788, série A, pompe basse pression 35 CC
24T789, série A, pompe haute pression 35 CC
24T790, série A, pompe basse pression 70 CC
24T791, série A, pompe haute pression 70 CC
334090E
Réf Pièce Description
101 24T794 PILOTE, basse pres-
sion ; modèles 24T788
et 24T790 ; consultez
Ensemble de pilote de
pompe, page 22
24T795 PILOTE, haute pres-
sion ; modèles 24T789
et 24T791 ; consultez
Ensemble de pilote de
pompe, page 22
102 24T792
PARTIE INFÉRIEURE,
pompe, 35 CC ;
modèles 24T788 et
24T789 ; consultez
Ensemble de pompe
inférieure, page 20
24T793
PARTIE INFÉRIEURE,
pompe, 70 CC ;
modèles 24T790 et
24T791 ; consultez
Ensemble de pompe
inférieure, page 20
103 16N762
BROCHE, coupleur
104 16N744 CONNECTEUR
105 16N748
CONTRE-ÉCROU
106 115485 JOINT TORIQUE
108 16F164
RACCORD, capteur,
pression
109 24T310 CLAPET, anti-retour
110 121399 JOINT TORIQUE ;
résistant aux produits
chimiques
111 26A263
CAPTEUR, pression de
fluide (24T788 et 24T790)
; comprend 108 et 110
26A264 CAPTEUR, pression de
fluide (24T789 et 24T791)
; comprend 108 et 110
112 17A106 ADAPTATEUR ; 1/4 npt
(m x f) ; sst
113 104984 RACCORD EN T ; 1/4
npt(f)
114 187876
MANOMÈTRE, pression,
fluide (24T788 et 24T790)
112941
MANOMÈTRE, pression,
fluide (24T789 et 24T791)
115 121907 MAMELON, 1/4 npt
120 17R502
RACCORD, coude, pivot ;
npt-npsm 1/4"
Pièces
Qté
1
1
1
1
1
1
1
1
2
2
2
2
2
1
1
1
1
1
2
17
