Contents
Modèles ............................................................. 2
Avertissements................................................... 3
Installation.......................................................... 5
Composants de pompe ................................ 5
Raccordements d'air .................................... 6
Branchements fluide .................................... 8
Branchement électrique................................ 8
Réparation ......................................................... 9
Fréquences de maintenance
préventive ...................................... 9
Débranchez la partie inférieure du
pilote.............................................. 9
Réparation du joint tournant.......................... 10

Modèles

Réf. Pompe Série
24T788 A
24T789 A
24T790 A
24T791 A
24W273 A
24W303 A
24W274 A
24W304 A
‣
La section liquide de ces pompes est homologuée pour l'implantation dans la zone dangereuse.
REMARQUE : Les pompes inférieures marquées d'un 3 en bas à droite de l'étiquette d'identification, sont des bas
de pompes 35 CC. Les pompes inférieures marquées d'un 7 en bas à droite de l'étiquette d'identification, sont des
bas de pompes 70 CC.

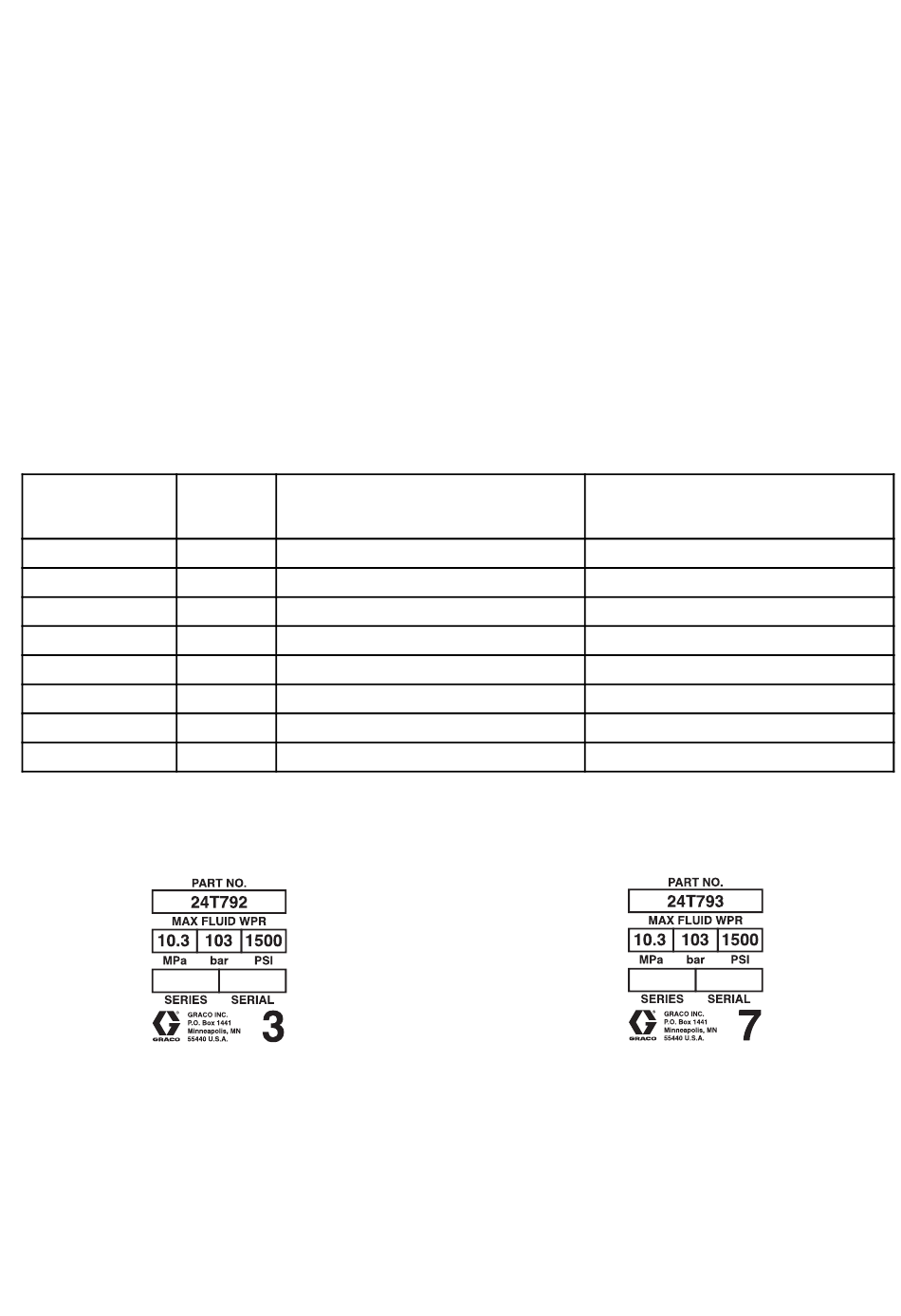

Figure 1 Étiquette d'identification de la pompe 35 CC
2
Description (consultez la remarque
ci-dessous)
Pompe basse pression 35 CC
Pompe haute pression 35 CC
Pompe basse pression 70 CC
Pompe haute pression 70 CC
Pompe basse pression 35 CC (isolée)
Pompe haute pression 35 CC (isolée)
Pompe basse pression 70 CC (isolée)
Pompe basse pression 35 CC (isolée)
Réparation inférieure.................................... 12
Rebranchez la partie inférieure au
pilote.............................................. 16
Pièces ............................................................... 17
Ensemble de pompe .................................... 17
Ensemble de pompe (isolée) ........................ 18
Ensemble de pompe inférieure ..................... 20
Ensemble de pilote de pompe....................... 22
Kits de réparation, manuels afférents et
accessoires........................................... 23
Dimensions ........................................................ 24
Caractéristiques techniques ................................ 25
Pression de fluide maximum de
service,
bar (MPa, psi)
300 (2.1, 21)
1500 (10.5, 105)
300 (2.1, 21)
1500 (10.5, 105)
‣
300 (2.1, 21)
‣
1500 (10.5, 105)
‣
300 (2.1, 21)
‣
1500 (10.5, 105)
Figure 2 Étiquette d'identification de la pompe 70 CC
334090E
