Graco PD2K ProMix Manuel D'instructions page 18

Pièces

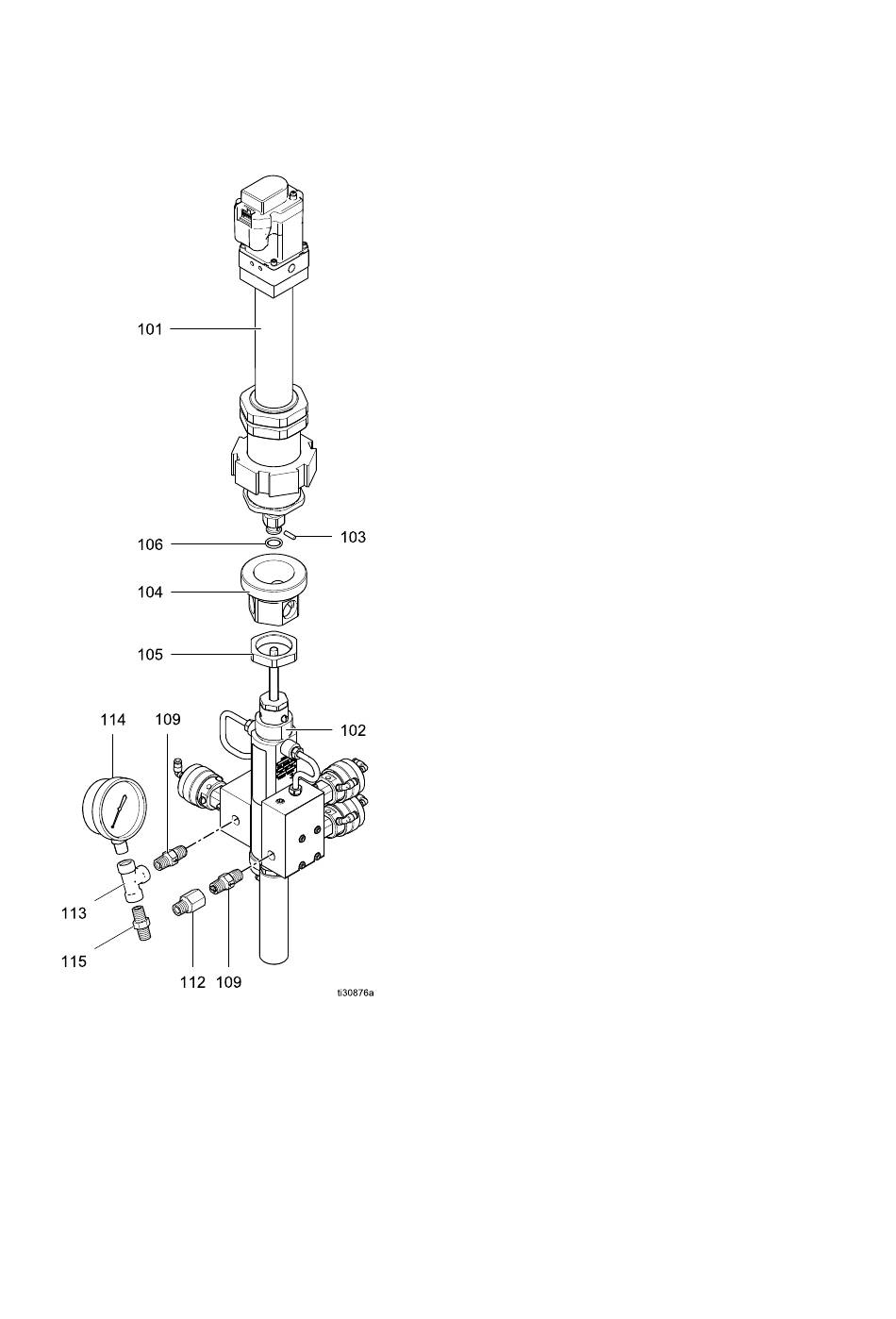

Ensemble de pompe (isolée)
24W273, série A, pompe basse pression 35 CC
24W303, série A, pompe haute pression 35 CC
24W274, série A, pompe basse pression 70 CC
24W304, série A, pompe haute pression 70 CC
18
Description
Réf Pièce
101 24T794 PILOTE, basse pression
; modèles 24W273 et
24W274 ; consultez
Ensemble de pilote de
pompe, page 22
24T795
PILOTE, haute pression
; modèles 24W303 et
24W304 ; consultez
Ensemble de pilote de
pompe, page 22
102 24T792
PARTIE INFÉRIEURE,
pompe, 35 CC ;
modèles 24W273 et
24W303 ; consultez
Ensemble de pompe
inférieure, page 20
24T793
PARTIE INFÉRIEURE,
pompe, 70 CC ; modèles
24W274 et 24W304 ;
Ensemble de pompe
inférieure, page 20
103 16N762 BROCHE, coupleur
104 16N744
CONNECTEUR
105 16N748
CONTRE-ÉCROU
106 115485 JOINT TORIQUE
109 24T310 CLAPET, anti-retour
112 17A106 ADAPTATEUR ; 1/4 npt
(m x f) ; sst
113 104984 RACCORD EN T ; 1/4
npt(f)
114 187876
MANOMÈTRE,
pression, fluide
(24W273 et 24W274)
112941
MANOMÈTRE,
pression, fluide
(24W303 et 24W304)
115 121907 MAMELON, 1/4 npt
Qté
1
1
1
1
1
1
1
1
2
1
1
1
1
1
334090E
