Installation
Composants de pompe

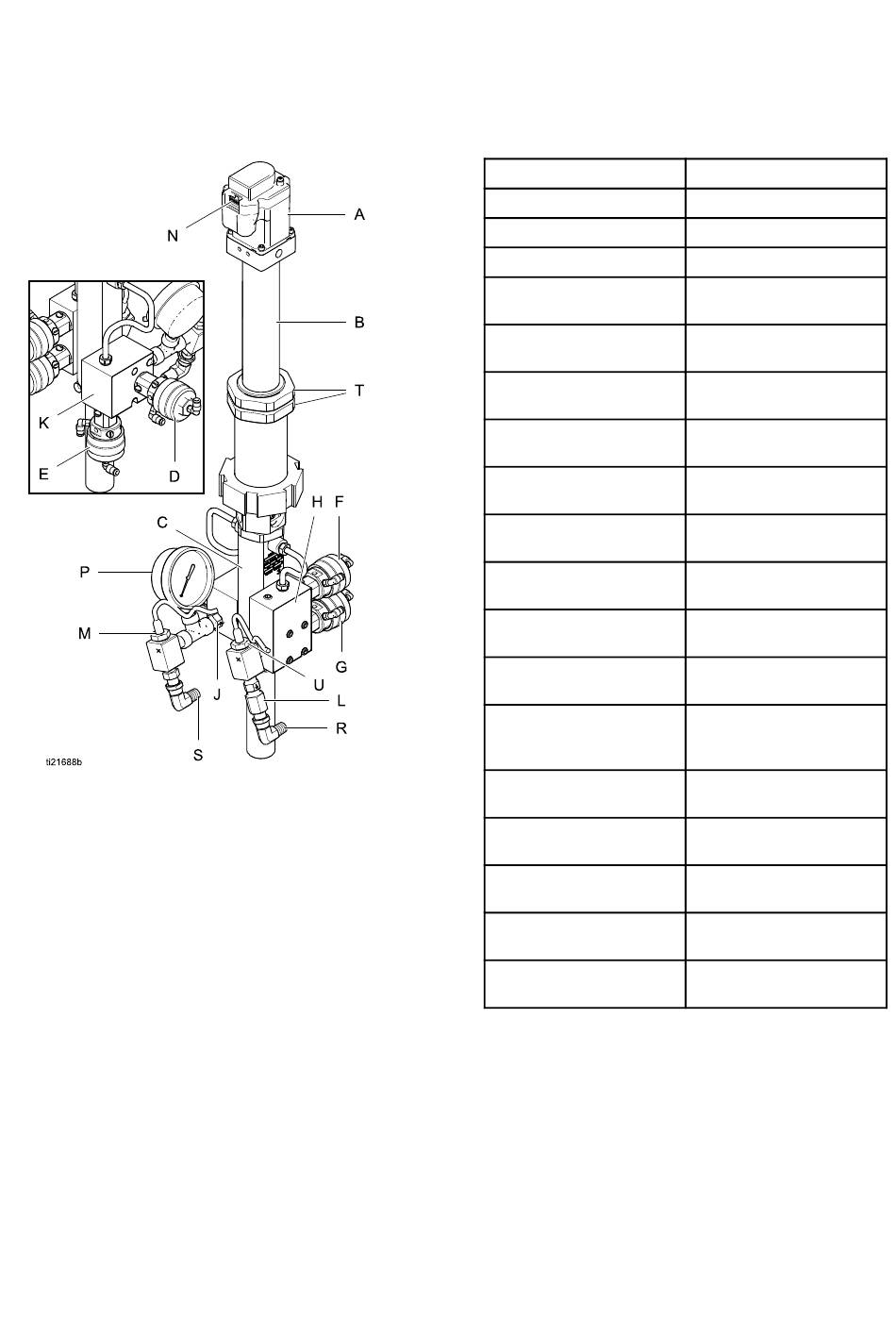

Figure 3 Composants de pompe
334090E
Composant
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
S
T
U
Installation
Description
Moteur pas-à-pas
Pilote
Bas de pompe
Vanne de dosage
d'entrée par le haut
Vanne de dosage
d'entrée par le bas
Vanne de dosage de
sortie par le haut
Vanne de dosage de
sortie par le bas
Collecteur de sortie de
fluide
Clapet anti-retour
d'entrée de fluide
Collecteur d'entrée de
fluide
Clapet anti-retour de
sortie de fluide
Capteur de pression
d'entrée de fluide
Branchement du
câble au module de
commande de la pompe
Manomètre de pression
d'entrée de fluide
Raccord de sortie de
fluide (1/4 npt(m}
Raccord d'entrée de
fluide (1/4 npt(m}
Contre-écrous, pompe
de montage
Capteur de pression de
sortie de fluide
