c. Branchez le tuyau jaune (Y) en partant du
raccord OUVERTURE PAR LE BAS au
raccord de tuyau de 90° sur le côté de la
vanne de dosage SORTIE PAR LE BAS.
d. Branchez le tuyau rouge (R) en partant du
raccord FERMETURE PAR LE BAS au
raccord de tuyau de 90° sur l'extrémité de la
vanne de dosage SORTIE PAR LE BAS.
3. Répétez ces étapes pour chaque pompe dans
votre système.
UP
DOWN

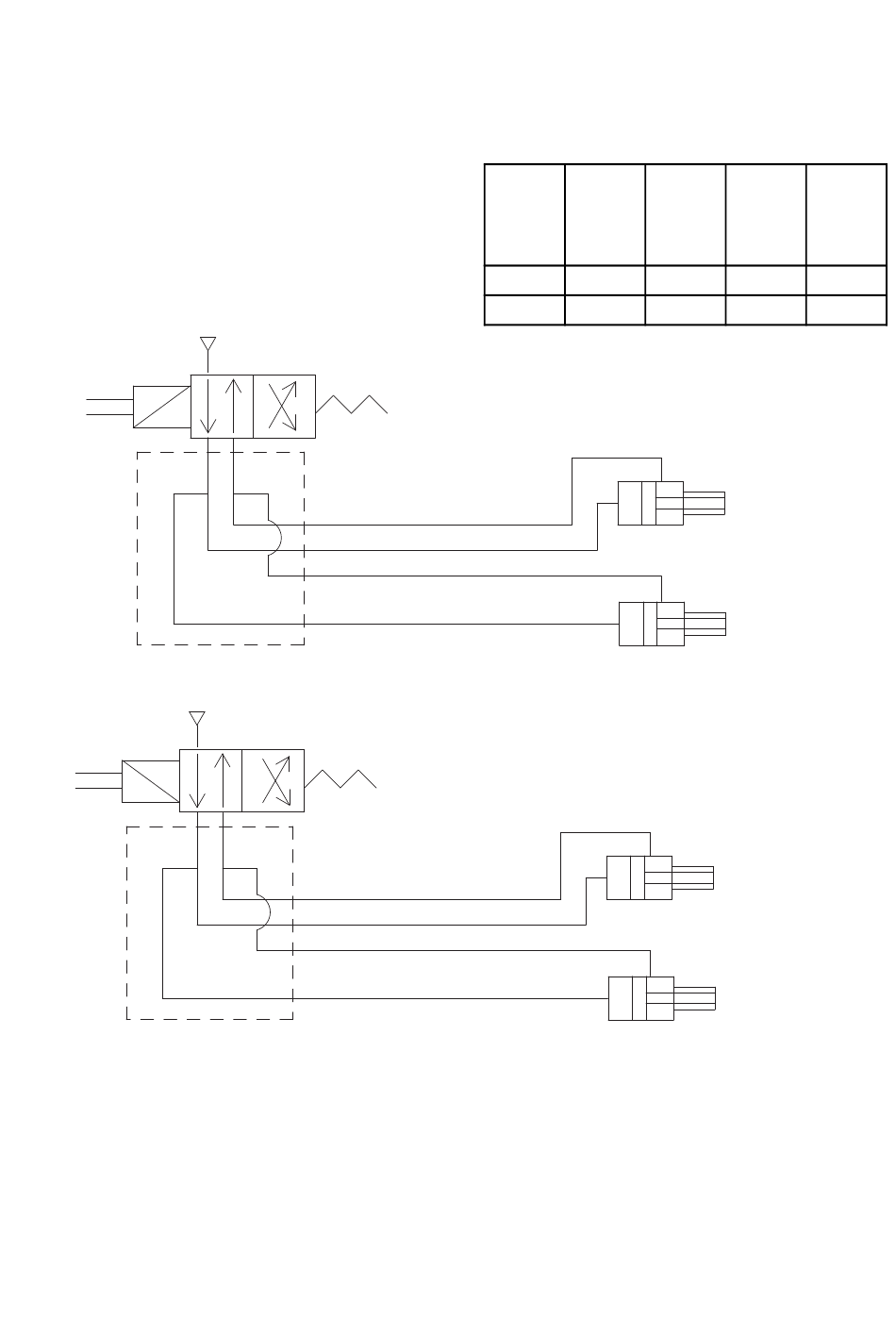

Figure 8 Schéma de tuyauterie de la pompe
334090E
EXH
Vert (G)
Rouge (R)
Bleu (B)
Rouge (R)
EXH
Noir (K)
Rouge (R)
Jaune (Y)
Rouge (R)
Consultez le tableau ci-dessous pour mieux
comprendre la relation entre la course de la pompe
et le fonctionnement de la vanne de dosage.
Table 1 Fonctionnement de la vanne de dosage
Course Vanne
de la d'entrée
pompe par le
haut
Haut Ouverte
Bas
Fermée
CLOSED
CLOSED
CLOSED
CLOSED
Installation
Vanne Vanne Vanne
d'entrée de
par le sortie
bas par le par le
haut
Fermée Ouverte Fermée
Ouverte Fermée Ouverte
OPEN
INLET UP
OPEN
OUTLET UP
OPEN
INLET DOWN
OPEN
OUTLET DOWN
de
sortie
bas
