4 | Montage
Décendrage externe sur le
côté gauche de la
chaudière
28
D
F

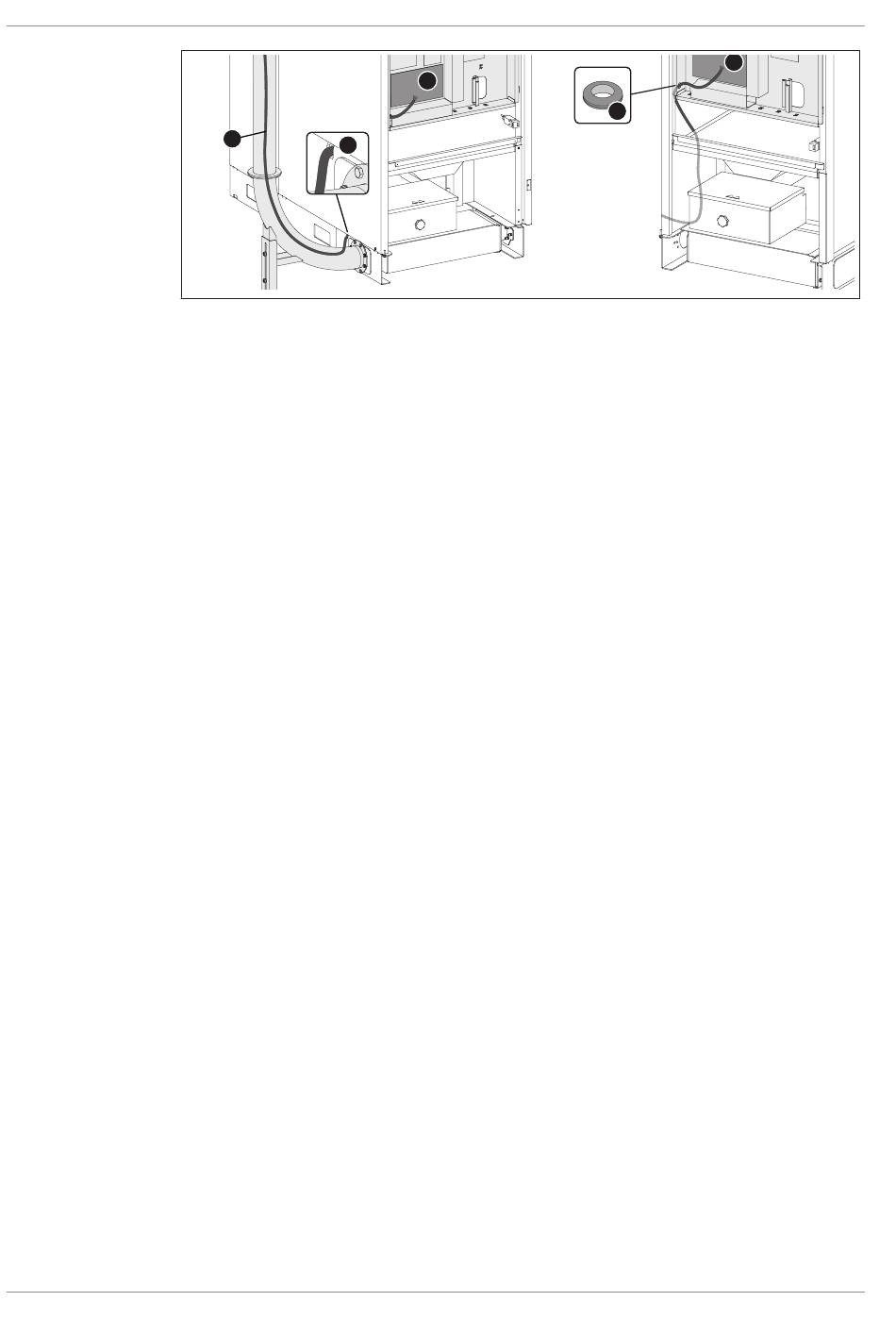

r Poser le conduit de raccordement (D) du boîtier de connexion (C) au module à
granulés (E) comme illustré
Ä Ce faisant, poser le câble dans l'évidement (F) au fond de la chaudière
Ä Insérer le passe-câble en caoutchouc (G) dans la découpe ronde du régulateur de
la chaudière et amener le câble au module à granulés
Ä Fixer les câbles aux décharges de traction avec des attaches de câbles
Ä Ranger l'excédent de câble dans le caniveau à câbles du régulateur de la
chaudière
Ä IMPORTANT : Poser les câbles à une distance suffisante des pièces chaudes ou
mobiles et les fixer avec une attache de câbles
E
M2490125_fr | Instructions de montage Décendrage externe
