4 | Montage

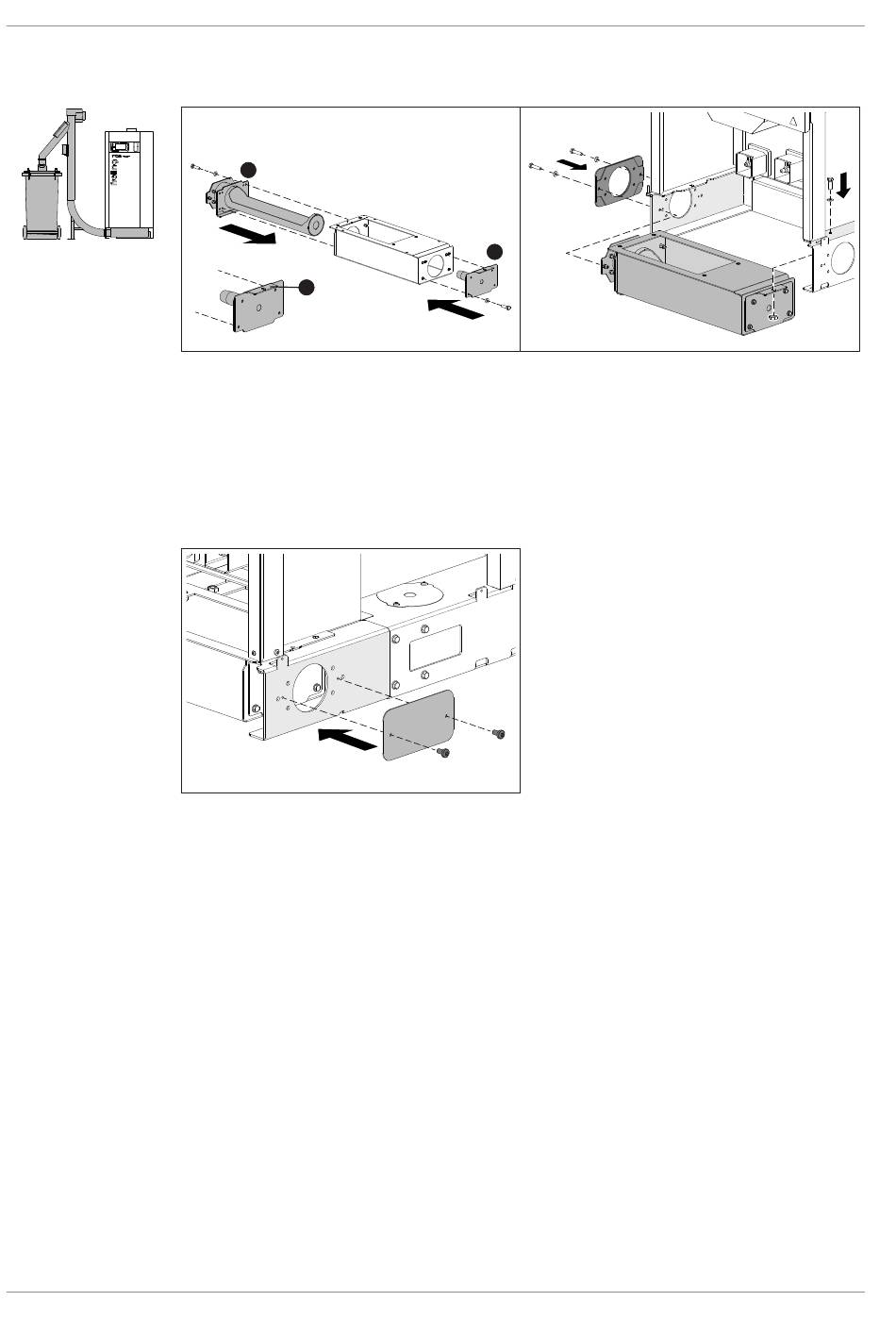

4.6.4 Montage de la partie inférieure de la boîte de transfert des cendres (décendrage à
gauche)
20
B
C
r Pousser le palier de la vis sans fin (A) et le guide de la vis sans fin (B) dans la boîte
de transfert des cendres comme indiqué et les monter
- 4 vis 6 pans M8 × 30 par côté
Ä Positionner la languette (C) du palier de la vis sans fin vers le haut
r Monter la boîte de transfert des cendres et la bride intermédiaire au fond de la
chaudière
- 3 vis 6 pans M8 x 30
r Monter le couvercle borgne sur le côté droit du fond de la chaudière
- 2 vis à tête cylindrique bombée M6 × 12
A
M2490125_fr | Instructions de montage Décendrage externe
