4 | Montage
4 Montage

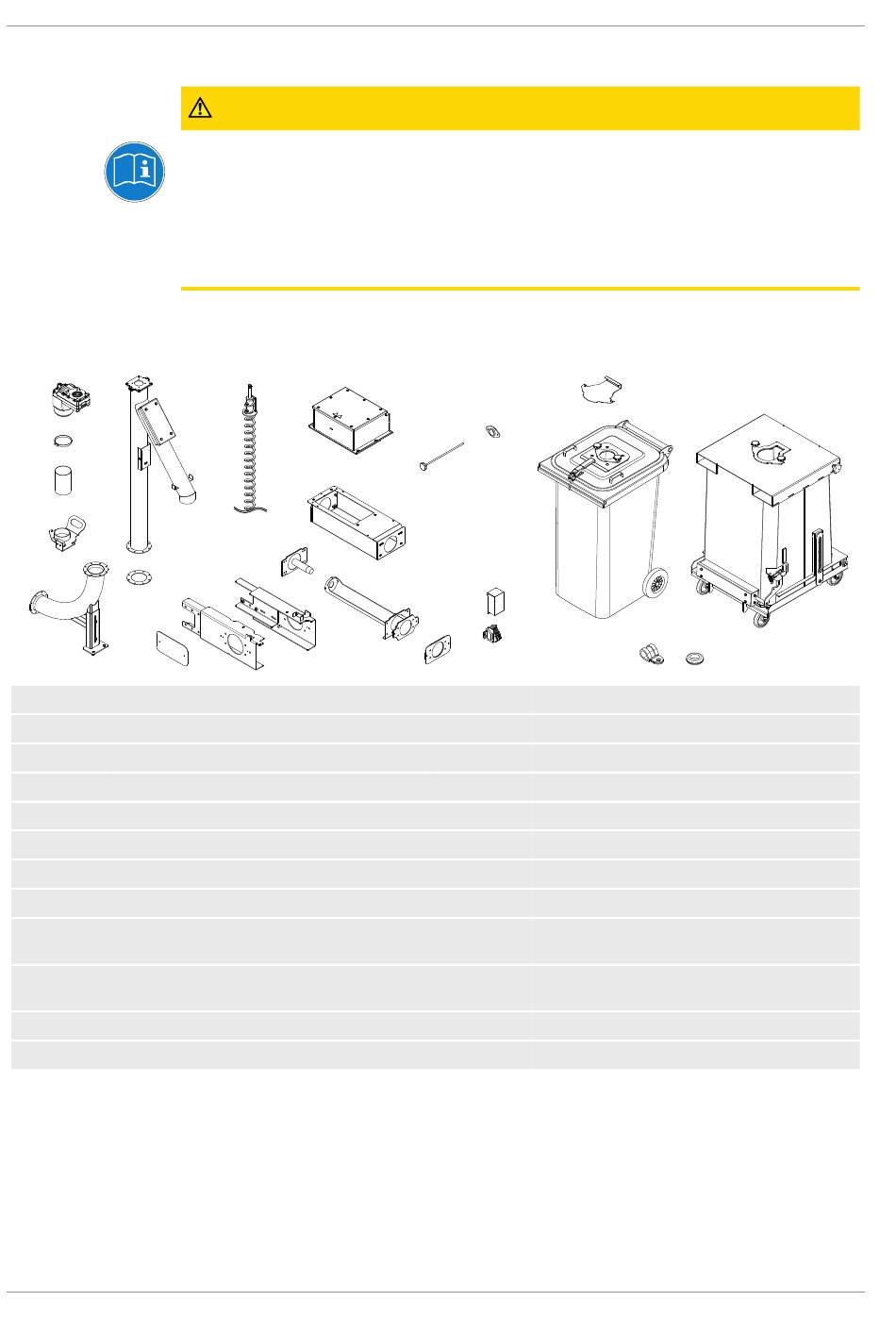

4.1 Contenu de la livraison
F
A
B
C
D
G
E
O
A
Motoréducteur
B
Collier de serrage
C
Flexible de liaison
D
Pièce de raccordement
E
Coude de tuyau 90°
F
Tube montant
G
Garniture
H
Vis sans fin sans âme
I
Partie supérieure de la boîte de transfert des
cendres
J
Partie inférieure de la boîte de transfert des
cendres
K
Logement de vis sans fin
L
Guide de la vis sans fin
12
ATTENTION
En cas de montage et d'installation par un personnel non qualifié :
Risque de blessures et de dommages matériels !
Pour le montage et l'installation :
r Respecter les consignes et indications du mode d'emploi
r Les travaux sur l'installation ne doivent être exécutés que par des personnes dûment
qualifiées
H
I
J
K
N
Q
P
L
R
M
S
M
Bride intermédiaire
N
Patins fond de la chaudière
O
Couvercle borgne fond de la chaudière
P
Vis à poignée étoile
Q
Douille à bride
R
Recouvrement du boîtier de connexion
S
Borniers du boîtier de connexion
T
Tôle de fermeture
U
Conteneur à déchets normalisé (selon le
modèle)
V
Conteneur à fond ouvrant (selon le modèle)
W
Collier de serrage
X
Passe-câble en caoutchouc
M2490125_fr | Instructions de montage Décendrage externe
T
V
U
W
X
