4 | Montage
18

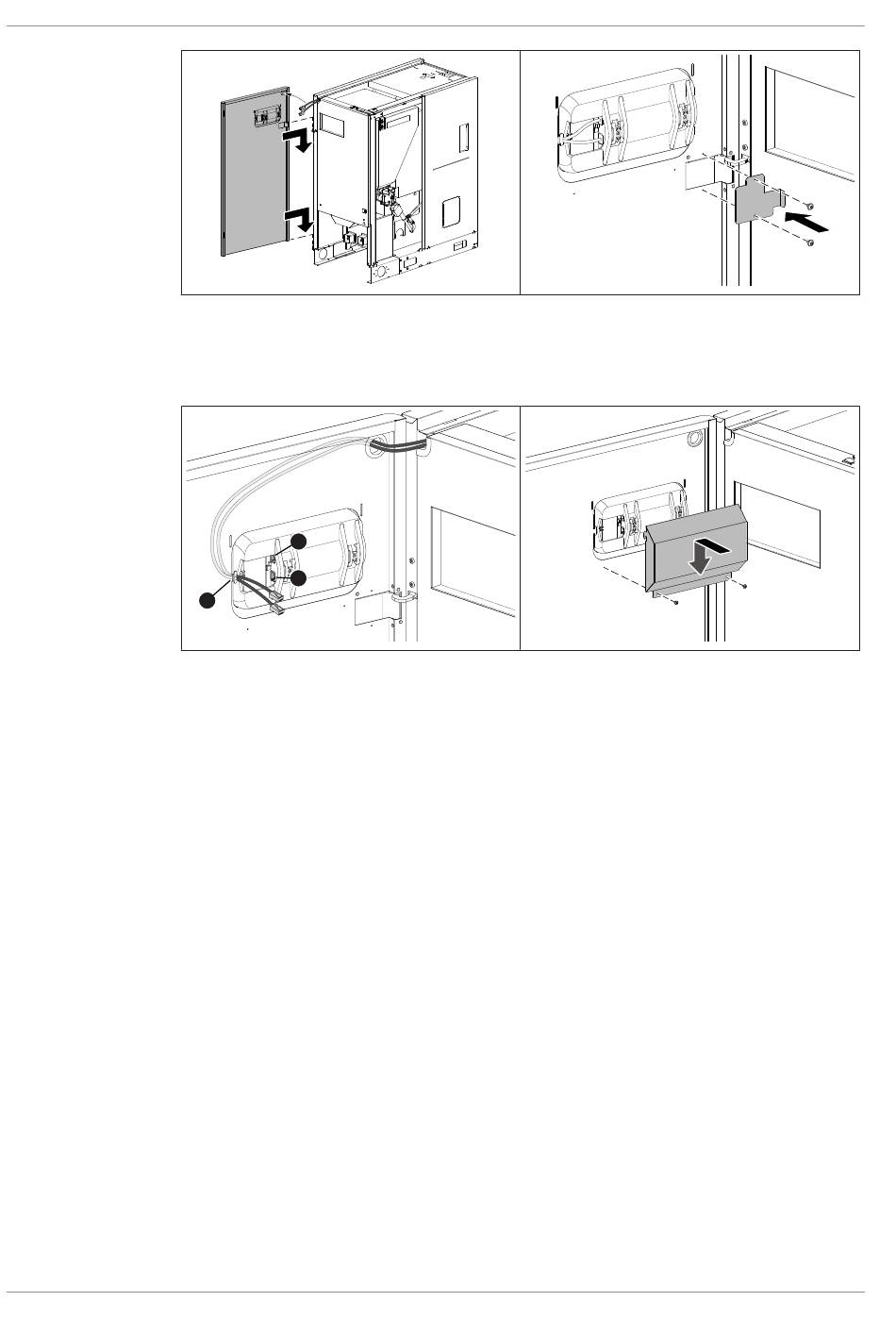

r Accrocher la porte
r Monter la tôle de sécurité sur la charnière supérieure de porte
- 2 vis à tête cylindrique bombée M4 x 8
A
B
C
r Faire passer le câble de raccordement par le caniveau à câbles jusqu'à l'unité de
commande et le raccorder
Ä PE1e Pellet :
câble de commande sur le raccordement "BUS" (A), câble Ethernet sur le
raccordement "Ethernet" (B)
Ä P5 Pellet :
Alimentation 24V sur le raccordement "Power" (A), BUS sur le raccordement
"Ethernet" (B)
r Fixer le câble de raccordement avec une attache de câbles au niveau de la décharge
de traction (C)
r Accrocher et fixer la tôle de protection derrière l'unité de commande
- 2 vis à tête cylindrique bombée M4 x 8
M2490125_fr | Instructions de montage Décendrage externe
