4 | Montage

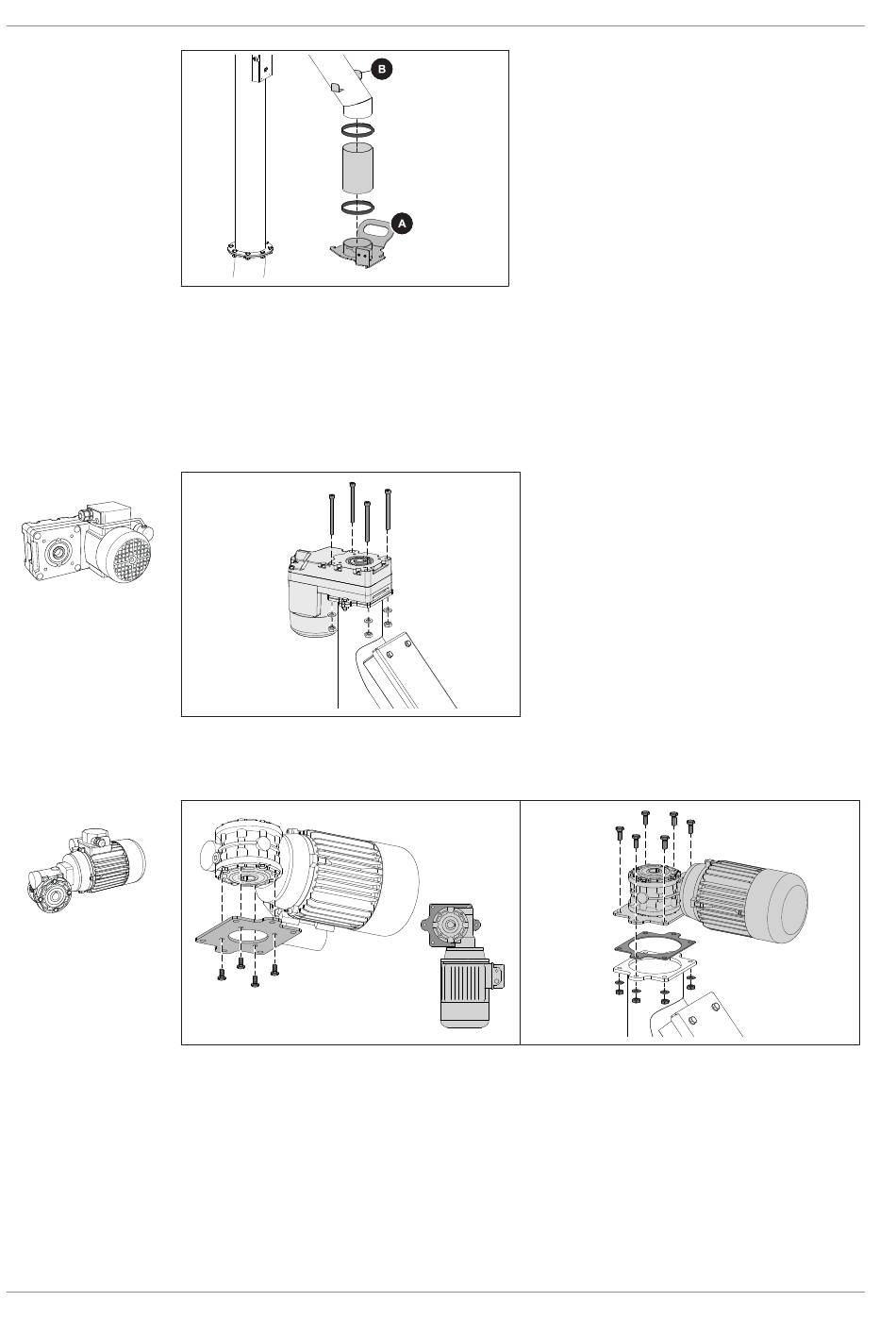

4.6.7 Monter le motoréducteur
Motoréducteur ABM :
Motoréducteur STM :
24
r Fixer le flexible de raccordement et la pièce de raccordement (A) au tuyau de
descente du tuyau montant au moyen de colliers de serrage
Ä Veiller à ce qu'il soit possible d'accrocher la poignée sur le crochet du tuyau de
descente (B)
r Monter le motoréducteur sur la bride de raccordement de la partie supérieure
- 4 vis à tête cylindrique M8 x 95
r Monter la bride intermédiaire sur le motoréducteur
- 4 vis 6 pans M6 × 12
r Monter le motoréducteur, garniture incluse, sur la bride de raccordement de la partie
supérieure
- 6 vis 6 pans M8 × 20
M2490125_fr | Instructions de montage Décendrage externe
