4.6.11 Poser les câbles
Décendrage externe sur le
côté droit de la chaudière
M2490125_fr | Instructions de montage Décendrage externe

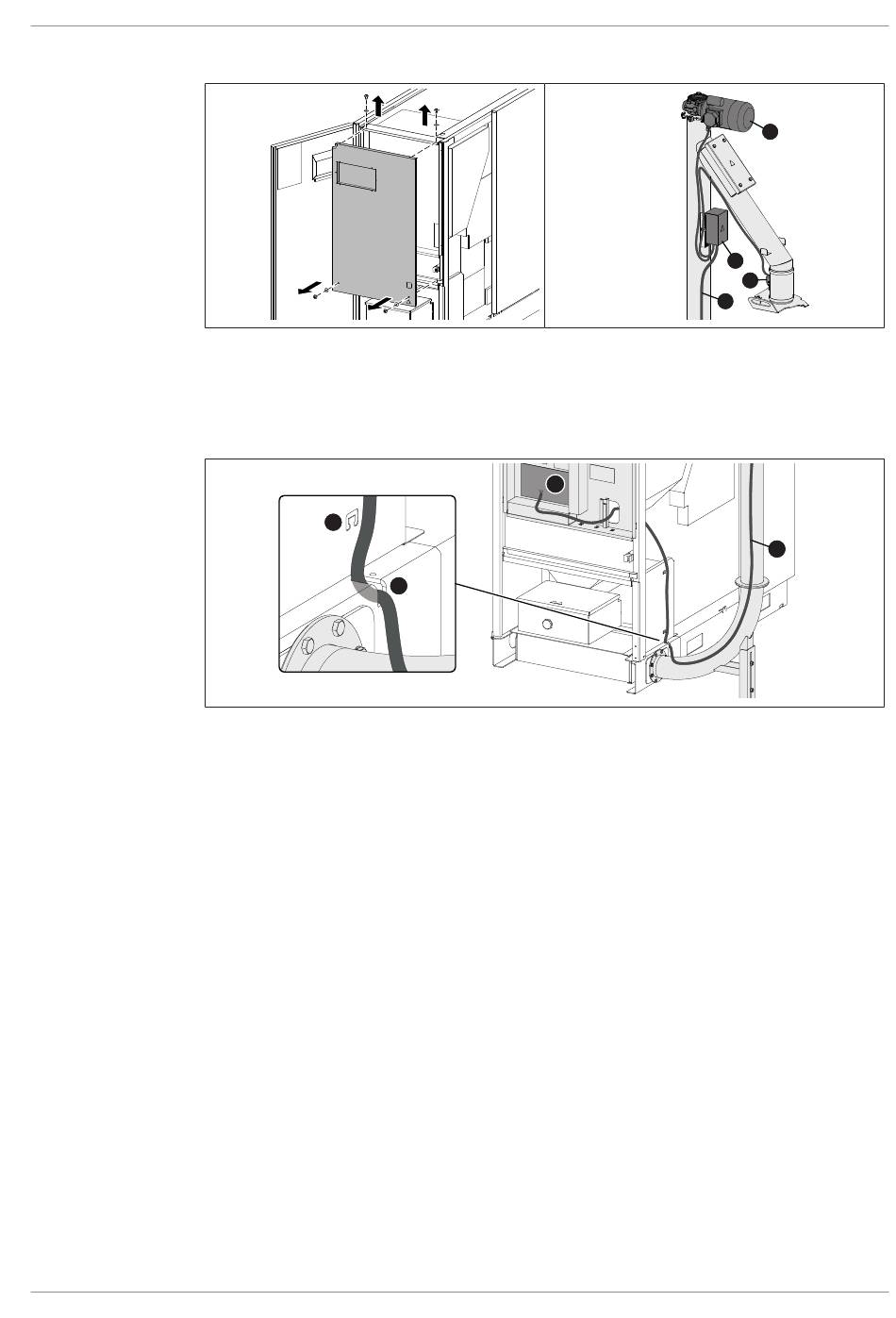

r Ouvrir la porte isolante et démonter le couvercle du régulateur
- 4 vis à tête cylindrique bombée M4 × 8
r Poser le câble du levier à galet (A) et du motoréducteur (B) sur le boîtier de connexion
(C)
G
r Poser le conduit de raccordement (D) du boîtier de connexion (C) au module à
granulés (E) comme illustré
Ä Ce faisant, poser le câble dans l'évidement (F) au fond de la chaudière
Ä Fixer les câbles aux décharges de traction (G) avec des attaches de câbles
Ä Ranger l'excédent de câble dans le caniveau à câbles du régulateur de la
chaudière
Ä IMPORTANT : Poser les câbles à une distance suffisante des pièces chaudes ou
mobiles et les fixer avec une attache de câbles
E
F
Montage | 4
B
C
A
D
D
27
